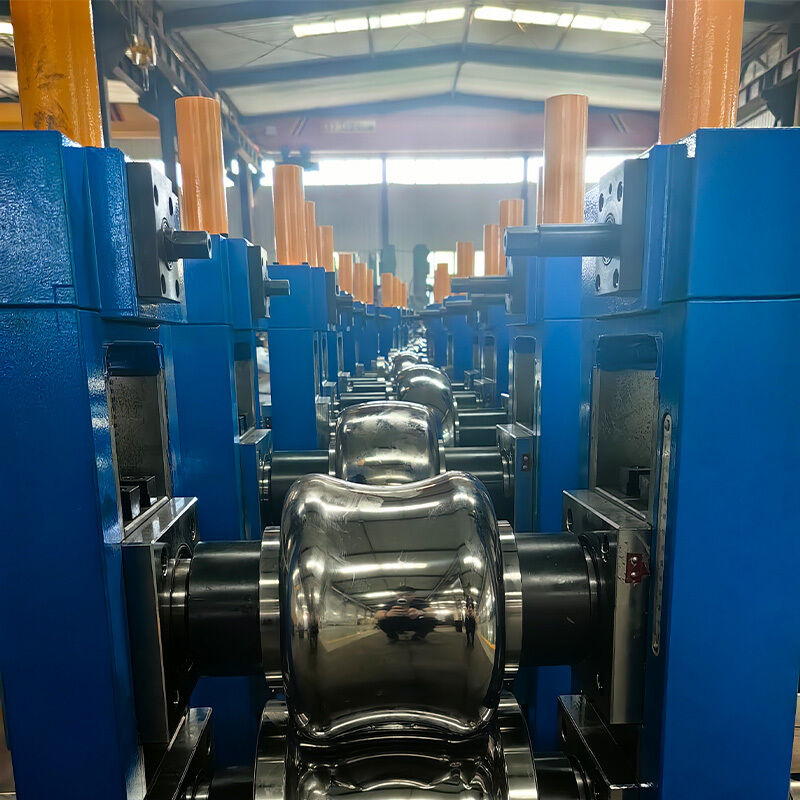

Línea de producción de tubos de acero soldados por alta frecuencia de 25-50 mm
Especificaciones del producto
| Atributo |
Valor |
| Ancho de la tira |
100-160 mm |
| Grosor de la tira |
0,4-1,5 mm |
| Peso de la bobina |
1,5 toneladas |
| Gama de tubos redondos |
25mm-50mm |
| Gama de tubos cuadrados |
20*20mm-40*40mm |
| Velocidad de soldadura |
Máximo 100 m/min |
| Longitud de corte fija |
4-12m |
| Período de producción |
3 meses |
Descripción general del producto
La línea de producción de tubos soldados por alta frecuencia HG50 está diseñada para fabricar tubos soldados de precisión, incluidos tubos redondos (25 mm-50 mm, espesor 0,4-1,5 mm), tubos cuadrados (20*20 mm-40*40 mm, espesor 0,4-1,5 mm) y los correspondientes tubos deformados. Con un diseño avanzado de paso de rodillos, esta línea de producción ofrece un mecanizado de calidad superior y un ensamblaje de alta precisión.
Especificaciones técnicas
- Especificaciones de materiales:
- Cumple con el estándar YB189-64
- Material: acero con bajo contenido de carbono y acero de construcción de baja aleación.
- Propiedades mecánicas: σb≤520Mpa, σs≤365MPa
- Ancho de la tira: 100-160 mm
- Grosor de la tira: 0,4-1,5 mm
- Dimensiones de la bobina: interior φ480-φ520 mm, exterior φ1000-φ1800 mm
- Peso de la bobina: ≤1.5T
- Especificaciones de tuberías soldadas:
- Tubo redondo: 25 mm-50 mm, 0,4-1,5 mm
- Tubo cuadrado: 20*20 mm-40*40 mm, 0,4-1,5 mm
- Longitud de corte fija: 4-12 m
- Precisión de corte de tuberías: 0-3 mm
- Velocidad de formación: 30-100 m/min
Proceso de producción
- Carga de bobina
- Desenrollar
- Corte y Soldadura
- Acumulador en espiral horizontal
- Conformado, soldadura HF, desbarbado, enfriamiento, dimensionado, enderezado
- Sierra para corte en frío STD
- Transmitiendo
- Embalaje
- Almacenamiento
Componentes principales
| No. |
Nombre |
Cantidad |
Unidad |
| 1 |
Desenrollador (doble cono) |
1 |
pedazo |
| 2 |
Cizalla y soldadora automática |
1 |
pedazo |
| 3 |
Acumulador en espiral Dia 3.5M |
1 |
pedazo |
| 4 |
Molino de formación y dimensionamiento |
1 |
pedazo |
| 5 |
Sierra fría |
1 |
colocar |
| 6 |
Mesa enrollable, banco y embalaje sencillo |
18 metros |
colocar |
| 7 |
Soldador de estado sólido de alta frecuencia de 150 KW |
1 |
colocar |
Nuestros Servicios
- Soporte de ingenieros en sitio para instalación y capacitación de operadores
- Garantía de calidad de un año con servicio de reparación de por vida
- Servicios integrales de preventa y posventa que incluyen diseño de taller y planificación de producción.
- Opción de soporte técnico extendido (de varios meses a 1 año) para optimizar la producción y reducir costos
- Servicios completos de diseño de proyectos para la producción de tubos de acero inoxidable y acero al carbono.
- Responsabilidad total por los arreglos de carga y envío.
P1: ¿Es usted fabricante o empresa comercial?
A1: somos fabricantes, más de 20 años de experiencia.
P2: ¿Cuál es el tamaño máximo de tubería que ha producido?
A2: Máximo φ630 mm
P3: ¿Puedo visitar la línea de máquinas de su cliente?
R3: Sí, pero primero necesito obtener el acuerdo de mi cliente.
P4: ¿cuáles son las ventajas de su máquina?
A4: Contiene rodillos para compartir, cuadrados de formación directa y completamente automáticos. Sistema de cambio rápido
Q5: ¿Cómo puedo obtener la cotización?
A5: Envíenos sus necesidades de tamaño y espesor de tubería.
