En casa > productos >

Línea de fabricación de tubos ERW de acero al carbono con engranajes helicoidales

Name: Línea de fabricación de tubos ERW de acero al carbono con engranajes helicoidales
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Hebei, China
Nombre de la marca:	Tengtian
Certificación:	CE, ISO9001, BV
Número de modelo:	HG60

Información Detallada

Lugar de origen:

Hebei, China

Nombre de la marca:

Tengtian

Certificación:

CE, ISO9001, BV

Número de modelo:

HG60

Nombre del producto:

Línea de fabricación de tubos ERW de acero al carbono con engranajes helicoidales

Ajuste:

engranaje de gusanos

engranaje de gusanos:

Máx.80m/min

Espesor de la tubería:

4.0-10.0 mm

Max. Hegisco para tuberías cuadradas:

0.8-3.0 mm

Velocidad del producto:

Máx 50m/min

Material:

Acero al carbono, acero inoxidable, acero de baja aleación

Palabras clave:

Fábrica de tuberías ERW

Resaltar:

High Light

Resaltar:

Molino de tubo de acero de carbono ERW

Molino de tubos ERW con engranajes de gusano

línea de fabricación de tubos erw

Información Comercial

Cantidad de orden mínima:

1 juego

Precio:

$100000 to $1 million

Detalles de empaquetado:

Exportación de embalaje impermeable y marinero.

Tiempo de entrega:

2,5 meses

Condiciones de pago:

LC, T/T, Unión Occidental

Capacidad de la fuente:

50 juegos por año

Descripción del Producto

Línea de molino de tubos ERW de acero al carbono con engranaje helicoidal

Especificaciones del producto

Mecanismo de ajuste	Engranaje helicoidal
Velocidad de engranaje helicoidal	Máx. 80 m/min
Rango de espesor de tubería	4,0-10,0 mm
Máx. Espesor para tubo cuadrado	0,8-3,0 mm
Velocidad de producción	Máximo 50 m/min
Materiales compatibles	Acero al carbono, Acero inoxidable, Acero de baja aleación

Descripción general del producto

La fábrica de tubos ERW con soldador sólido de alta frecuencia produce tubos redondos, cuadrados y rectangulares a altas velocidades, incluidos tubos en forma de L, T y Z. Este sistema reduce los costos de los rodillos y al mismo tiempo garantiza la calidad del tubo terminado.

Proceso de producción

Material (bobina de acero)
Desenrollador
cizalla y soldadora
Acumulador horizontal (o jaula)
molino formador
Soldador sólido HF
molino de dimensionamiento
Alisado áspero (cabeza de pavo)
máquina de corte
quedarse sin mesa

Especificaciones técnicas

Esta línea de laminador de tubos soldados por alta frecuencia produce tubos redondos con diámetros de 25,4 a 114 mm y espesores de pared de 0,8 a 4,0 mm. Utiliza perfilado para procesar tiras de acero en varias formas, con calentamiento por inducción de alta frecuencia para crear formas cerradas apretando las costuras de soldadura.

Modelos disponibles

Modelo	Rango de diámetro	Espesor de la tubería	Velocidad de línea (m/min)
HG20	8-25,4 mm	0,3-1,2 mm	120
HG32	10-32MM	1,4-1,5 mm	120
HG50	16-76MM	0,7-2,5 MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4,5 mm	30-80
HG114	45-114MM	1,5-5,0 MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12,7 mm	8-25
HG508	219-508MM	4-16MM	8-20

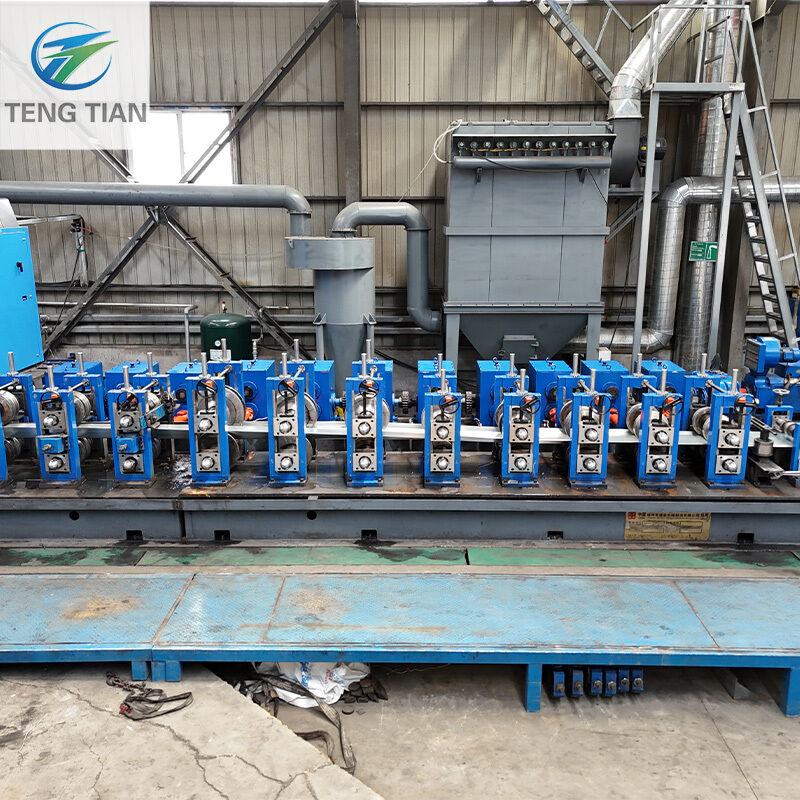

Línea de fabricación de tubos ERW de acero al carbono con engranajes helicoidales 1

Resumen del equipo

Este equipo se especializa en producir tubos soldados con costura recta de alta frecuencia de Φ20-Φ80mm (espesor de pared: 1-4,0 mm) y los correspondientes tubos cuadrados (17*17-62*62 mm, 1,2-3,0 mm). El sistema completo incluye componentes desde el desenrollador hasta la sierra cortadora de longitud fija, con velocidad de rodamiento ajustable según el diámetro de la tubería y el espesor de la pared.

A. Material aplicable

Materia prima: acero con poco carbono
Espesor: 1,0-3,5 mm
Ancho: 60-240 mm
Identificación de la bobina: Φ450-Φ550mm
Diámetro exterior de la bobina: Φ800-Φ1200mm
Peso máximo: 2500kg

B. Rango de dimensiones

Diámetro exterior del tubo: Φ20-Φ80mm
Grosor de la pared: 1,0-3,5 mm (tubo cuadrado: 1,2-3,0 mm)
Longitud: 4-8m
Velocidad de fresado: 60-70m/min
Potencia del equipo de alta frecuencia: 250 KW (Estado sólido)
Voltaje: 380V/440V, 50HZ

C. Componentes principales

Desenrollador: 1 juego
Cizalla y soldadora a tope: 1 juego
Acumulador: 1 juego
Unidad de conformado, soldadura y dimensionamiento: 1 juego
Sierra de corte de seguimiento controlada por computadora: 1 juego
Mesa de agotamiento: 1 juego
Soldador de alta frecuencia de estado sólido: 1 juego

Nuestros Servicios

Ingeniero en sitio para instalación y capacitación de operadores.
Garantía de calidad de un año con garantía de reparación de por vida
Servicios de preventa que incluyen diseño de producción y taller.
Servicios posventa que incluyen instalación, capacitación y soporte técnico.
Opción de soporte técnico extendido (de varios meses a 1 año)
Diseño de proyecto completo para la producción de tubos de acero inoxidable/acero al carbono.
Responsabilidad de carga y envío.

Línea de fabricación de tubos ERW de acero al carbono con engranajes helicoidales 2

Preguntas frecuentes

¿Cuáles son los tipos de equipos soldadores de tubos de acero inoxidable?

Clasificados por uso: Máquina industrial para fabricar tubos de acero inoxidable y máquina para fabricar tubos decorativos de acero inoxidable.

¿Cuáles son las partes de soporte de los equipos de acero inoxidable?

Desenrollador: sostiene y alimenta tiras de acero en la pieza formativa.
Parte formadora: utiliza troqueles de tubos soldados con espiral.
Soldador: Realiza la soldadura.
Parte de rectificado: Procesa cordones de soldadura
Enderezar y dimensionar piezas: afina el diámetro de la tubería
Pieza de corte: corte hidráulico de metal o corte con muela abrasiva
Longitud fija: dimensionamiento automático del material.

¿Cuáles son las características del equipo soldador de tubos de acero inoxidable FOSHAN YXH?

Construcción robusta y duradera, alta precisión, automatización total, fácil operación, producción continua, alta eficiencia, mínimo desperdicio de material, alta tasa de producto terminado y bajo costo de producción.

¿Por qué se produce la soldadura por fugas en tuberías de acero?

Posición del soplete demasiado alta
Desalineación de la antorcha de soldadura
Corriente demasiado alta que provoca una fusión excesiva
Corriente demasiado pequeña para una soldadura adecuada
Argón insuficiente provoca soldadura desenfocada
Contaminación (agua o aceite) en moldes o tiras de acero.

¿Cuáles son los requisitos de producción para equipos soldadores de tubos de acero inoxidable?

Un juego completo incluye máquina para fabricar tubos, soldadora, molde/troquel/rodillo, máquinas pulidoras (redondas y cuadradas), materiales para pulir y flejes de acero.
