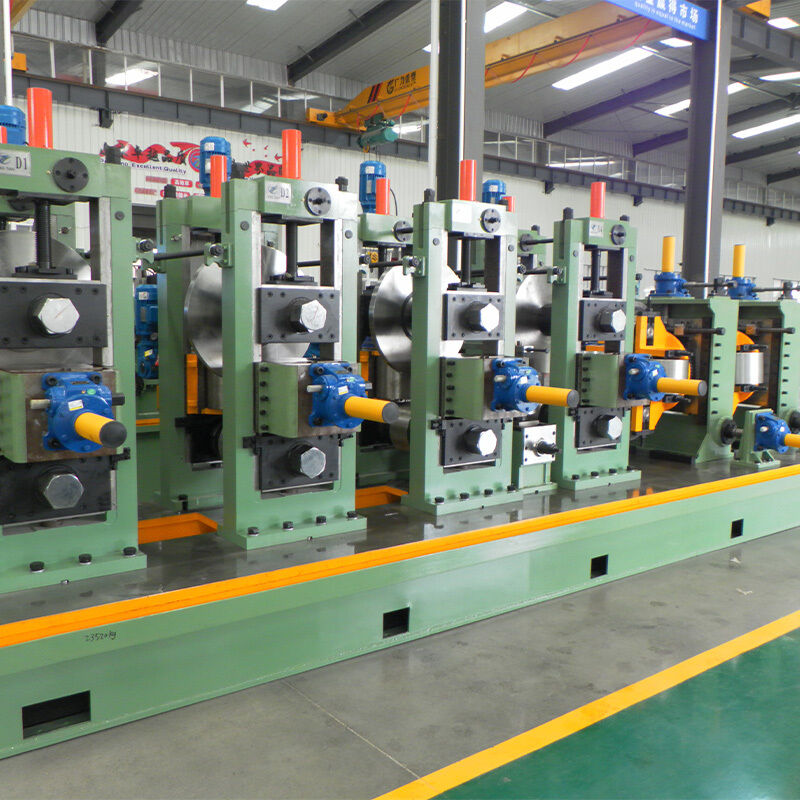

Molino de tubos cuadrados de alta frecuencia soldado 30 m/min
El molino de tubos cuadrados de 150 kW soldados a alta frecuencia 30m/min está diseñado para producir tuberías soldadas de tubo redondo de 25 mm-50 mm, grosor 0,4-1,5 mm, tubo cuadrado: 20*20mm-40*40mm 0,4-1,5 mm.con una longitud de más de 20 mm,La línea de producción puede fabricar tubos de acero soldados con un mecanizado de buena calidad y un ensamblaje de alta precisión.
De acuerdo con la guía de diseño para mejorar el carácter operativo y el medio ambiente y el carácter de seguridad y producción, reduciendo el costo del rodillo para garantizar una alta eficiencia,La línea de producción HG50 adopta el diseño de orificios de doble radio..
- Parámetros y especificaciones principales:
- El material Especificaciones:
(1)Conforme a la norma YB189-64
(2)Material: acero de baja concentración de carbono y acero de baja aleación para construcción
(3) Propiedades mecánicas: σb≤ 520Mpa,σelNo más de 365 MPa
(4) Ancho de la banda: 100-160 mm
(5) espesor de la tira:0.4 a 1.5 mm
(6)Diámetro interno de las bobinas:φ480φ520mm
Diámetro exterior de las bobinas:φ1000 φ1800 mm
Peso de la bobina: ≤ 1,5 T
(二) Especificación del tubo soldado:
- Tubo redondo: 25 mm-50 mm 0,4-1,5 mm
- Tubo cuadrado: 20*210mm-40*40mm 0,4-1,5mm
(2) Duración de corte fija: 4-12 m
(3) Precisión de corte de tuberías: 0-3 mm
- Velocidad de formación: 30-100 m/min
- Proceso para la línea de producción
Carga de bobina → Descarga → Cortado y soldadura → Acumulador en espiral horizontal → Formación, soldadura HF, desborde, enfriamiento, dimensionamiento, enderezamiento →STD Serra de corte en frío →Transmisión → Envasado → Almacenamiento
Breve introducción del laminador de tubos de alta precisión ERW
La línea de producción de tuberías soldadas con costura recta de alta precisión de la serie HG se utiliza para producir tuberías de acero soldadas de 7 mm-508 mm de diámetro y 0,4 mm-20 mm de espesor de pared.También puede producir tubos de forma especial, tales como tubos cuadrados, tubos rectangulares, tubos elípticos, etc. dentro del ámbito de procesamiento de tubos circulares.Esta unidad adopta el sistema de formación FFX y FF más avanzado del mundo, y elige el software alemán de diseño de moldeado de laminado COPRA como medio y verificación final del rollo guía de diseño.fácil de cambiar las especificaciones, tecnología avanzada, equipo fiable y proceso de producción perfecto.
El molino de tubos ERW
| Modelo |
Rango de diámetro |
espesor del tubo |
Velocidad de moldeo ((m/min) |
Potencia del motor (KW) |
Área mecánica
(m3) |
| HG20 |
8-20 mm |
0.3-1MM |
Entre 30 y 120 |
55 |
7×50 |
| HG32 |
12 a 32 mm |
0.3-2.0MM |
Entre 30 y 120 |
75 |
7×50 |
| HG50 |
16 a 50 mm |
0.8-2.5 mm |
30 a 110 |
110 |
7 × 60 |
| HG60 |
20 a 60 mm |
0.8-3MM |
Entre 30 y 100 |
132 |
7×65 |
| HG76 |
12-76MM |
1 a 3 mm |
Entre 30 y 100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
Entre 30 y 80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
Entre 30 y 60 |
400 |
10 × 100 |
| HG165 |
60-165MM |
3-7MM |
Entre 30 y 50 |
600 |
10 × 110 |
| HG219 |
114-219MM |
4-8 mm |
Entre 20 y 40 |
800 |
12×150 |
| HG273 |
114-273MM |
4 a 10 mm |
15 a 30 años |
1000 |
18 × 160 |
| HG325 |
165-325MM |
4 a 12 mm |
10 a 30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4 a 16 mm |
8 a 25 años |
1400 |
18×180 |
| HG508 |
219 a 508MM |
4-20MM |
8 a 20 |
2000 |
21 × 180 |
