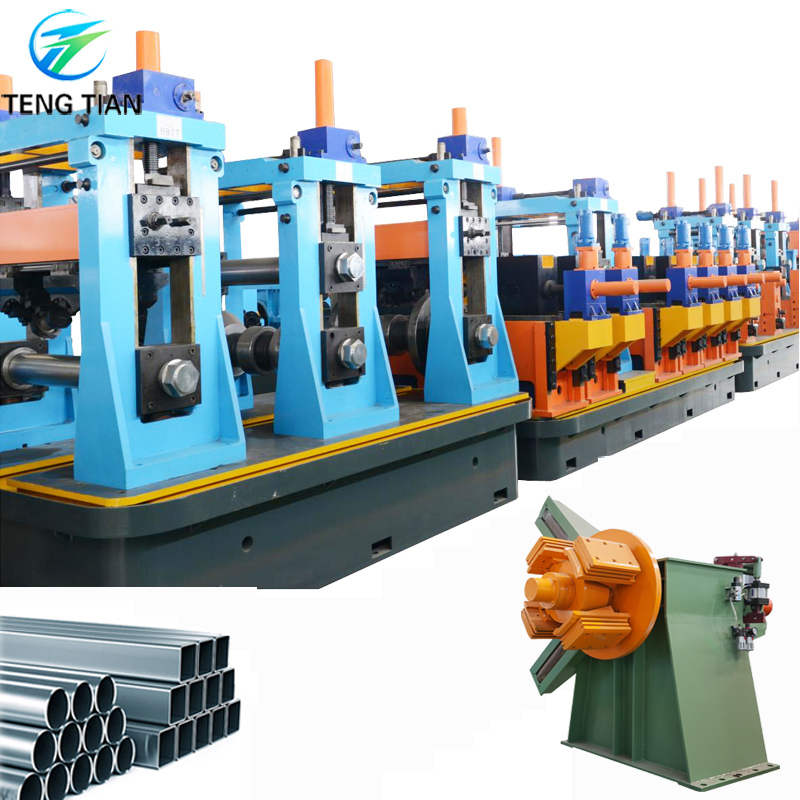

Molino de tubo cuadrado soldado con autógena de alta frecuencia de acero al carbono 30m/Min

Línea de producción de tubos soldados de alta frecuencia HG50

La fresadora de tubos cuadrados de alta frecuencia soldada de 150kw 30m/Min está diseñada para producir tubos soldados de tubo redondo de 25 mm-50 mm, espesor 0,4-1,5 mm, tubo cuadrado: 20*20 mm-40*40 mm 0,4-1,5 mm. y tubos deformados del tamaño correspondiente. Adoptando el diseño de paso de rodillo, la línea de producción puede fabricar tubos de acero soldados con buena calidad de mecanizado y alta precisión de montaje.

De acuerdo con la directriz de diseño de mejora del carácter y el entorno operativo y el carácter de seguridad y producción, reduciendo el costo del rodillo para garantizar una alta eficiencia, la línea de producción HG50 adopta el estilo de diseño de orificio de doble radio.

• Parámetros y especificaciones principales:
• Material Especificaciones:

(1)Conforme a la norma YB189-64

(2)Material: Acero de bajo carbono y acero estructural de baja aleación

(3)Propiedades mecánicas: σ_b≤520Mpa,σ_s≤365MPa

(4)Ancho de la tira: 100-160 mm

(5)Espesor de la tira: 0,4-1,5 mm

(6)Diámetro interior de las bobinas:φ480～φ520mm

Diámetro exterior de las bobinas:φ1000～φ1800mm

Peso de la bobina:≤1.5T

(二) Especificación del tubo soldado:

• Tubo redondo: 25 mm-50 mm 0,4-1,5 mm
• Tubo cuadrado: 20*210 mm-40*40 mm 0,4-1,5 mm

(2)Longitud de corte fija: 4-12 m

(3)Precisión de corte de tubos: 0-3 mm

• Velocidad de formación: 30-100 m/min

• Proceso para la línea de producción

Carga de bobina → Desenrollado → Corte y soldadura → Acumulador espiral horizontal → Formación, soldadura HF, desbarbado, enfriamiento, dimensionamiento, enderezamiento → Sierra de corte en frío STD → Transmisión → Embalaje → Almacenamiento

Breve introducción de la fresadora de tubos de alta precisión ERW

La línea de producción de tubos soldados de costura recta de alta precisión de la serie HG se utiliza para producir tubos de acero soldados de 7 mm a 508 mm de diámetro y de 0,4 mm a 20 mm de espesor de pared. También puede producir tubos de formas especiales, como tubos cuadrados, tubos rectangulares, tubos elípticos, etc., dentro del alcance del procesamiento de tubos circulares. La línea de producción de tubos ERW es un producto con características técnicas avanzadas. Esta unidad adopta el sistema de formación FFX y FF más avanzado del mundo y elige el software de diseño de formación de rodillos COPRA alemán como medio y verificación final del rodillo guía de diseño. La unidad ha formado las ventajas de una superficie de acero estable y de alta calidad, fácil de cambiar las especificaciones, tecnología avanzada, equipos confiables y un proceso de producción perfecto.

Otro modelo de fresadora de tubos ERW

1.) Enviaremos al ingeniero para la instalación y capacitación de sus trabajadores sobre cómo operar esta máquina de la manera correcta.

2.) Equipo de garantía

Un año de garantía de calidad, reparación de por vida. Dentro del período de garantía de calidad, a excepción de las fallas causadas por error humano, las piezas de reparación se proporcionarán de forma gratuita. Después del período de garantía de calidad, solo se cobrará el costo de las piezas de repuesto.

3.) Suministramos el servicio de preventa y posventa.

Servicio de preventa: diseño del taller y diseño de la producción

Servicio posventa: instalación y capacitación, y el ingeniero calificado para trabajar.

4.) También podemos enviar al ingeniero trabajando para usted durante varios meses o 1 año. El ingeniero le ayudará a mejorar la producción, reducir el desperdicio y disminuir el costo.

5.) Suministramos el servicio de preventa: diseño para todo el proyecto para la fabricación de tubos de acero inoxidable/fabricación de tubos de acero al carbono.

6.) Seremos responsables de la carga y el envío

P1: ¿Es usted fabricante o empresa comercial?
A1: somos fabricantes, con más de 20 años de experiencia.

P2: ¿Cuál es el tamaño máximo de tubería que ha producido?
A2: Máx. φ630mm

P3: ¿Puedo visitar la línea de máquinas de su cliente?
A3: Sí, pero primero necesito obtener el acuerdo de mi cliente.

P4: ¿Cuáles son las ventajas de su máquina?
A4: Contiene totalmente automático, formación directa cuadrada, rodillos compartidos. Sistema de cambio rápido

P5: ¿Cómo puedo obtener la cotización?
A5: Por favor, envíe sus requisitos de tamaño y grosor de la tubería.
