Máquina de fabricación de tubos cuadrados estables, control eléctrico, forma cuadrada, velocidad de 80 m/min
| Atributo |
Valor |
| Nombre del molino |
Máquina de fabricación de tubos cuadrados estables, control eléctrico, forma cuadrada, velocidad de 80 m/min |
| Voltaje |
220/380/415/420/440V |
| Velocidad del molino |
30-80m/min |
| Garantía |
1 año |
| Tamaño del tubo |
100x100-200x200mm |
| Grosor |
2.0-10.0mm |
| Tipo de soldadura |
Soldadura de alta frecuencia |
| Servicio postventa |
Ingenieros disponibles para dar servicio a la maquinaria en el extranjero |
Descripción del equipo

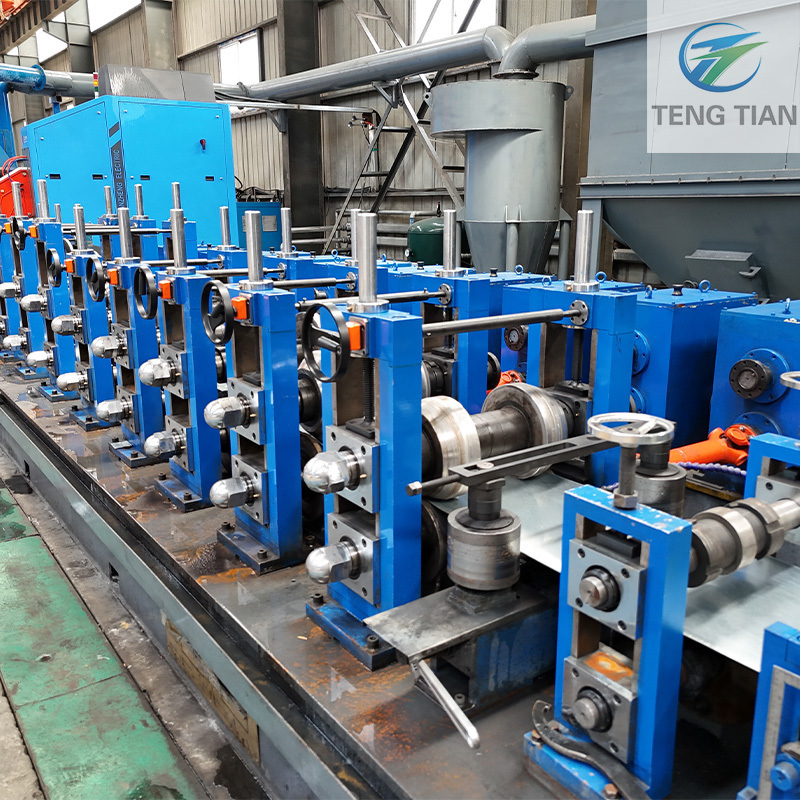

La línea de molino de tubos cuadrados de alta velocidad y alta precisión totalmente automática de 200x200 mm es la primera máquina de fabricación de tubos totalmente automática en China que cumple con los requisitos del mercado internacional. Desarrollada combinando nuestra unidad de la serie LW con la tecnología de conformado FF, este equipo automático de tubos cuadrados y rectangulares puede producir varias especificaciones de acero de flexión en frío de apertura, incluido el acero en sección U y C, con ancho y altura infinitamente ajustables.
Características principales
- Ajuste rápido de rodillos completado en un tiempo mínimo
- Ajuste fácil para producir diferentes especificaciones de tubos
- Requisitos de mano de obra y costos laborales reducidos
- Vida útil prolongada del equipo
- Capacidad de reparación individual de la máquina
Componentes de la máquina
- Piezas de conformado: Siete soportes de rodillos horizontales, cuatro soportes de curvado vacíos, cuatro bastidores de rodillos verticales y un bastidor de alimentación
- Piezas de soldadura: Cinco rodillos de extrusión, dos bastidores de raspado y un bastidor de pulido
- Piezas de afilado: Cuatro bastidores de cuatro rodillos
- Control eléctrico: Sistema de control PLC multipunto
Proceso de producción
- Desenrollado
- Desenrollado
- Aplanamiento
- Corte de extremo y soldadura a tope
- Acumulador
- Conformación
- Soldadura por inducción de alta frecuencia
- Eliminación de rebabas externas
- Enfriamiento
- Dimensionamiento
- Corte
- Verificación y recogida
- Acceso al almacén
Especificaciones técnicas
Materias primas: Acero de bajo carbono y acero estructural de baja aleación, σb≤580Mpa σs≤380Mpa
Ancho de la tira de acero: 320-800mm
Grosor de la tira de acero: 3.0-12.7 mm
Diámetro interior de la tira de acero: φ480-580mm
Diámetro exterior de la tira de acero: φ800-1800mm
Peso de la bobina de acero (Máx.): 12t
Grado de acero de la materia prima: Q195-Q345, SPHC
Estándares de calidad: Principalmente estándares GB, piezas con JIS, DIN
Especificaciones principales del producto:
Tubo cuadrado: 80×80--200×200mm (cualquier tamaño en el rango)
Rectangular: 80×120-120×280mm (cualquier tamaño en el rango)
Grosor de la pared: 3.0-12.7mm
Longitud: 4-12m
Dirección de alimentación de la unidad: Izquierda o derecha (frente al lado de operación)
Elevación de la línea de laminación: +900mm
Velocidad de formación: 10-40m/min
Motor principal: Motor de conversión de frecuencia 22KW×2 Cada soporte veces
1.) Enviaremos al ingeniero para la instalación y capacitación de sus trabajadores sobre cómo operar esta máquina de la manera correcta.
2.) Equipo de garantía
Un año de garantía de calidad, garantía de reparación de por vida. Dentro del período de garantía de calidad, a excepción de las fallas causadas por errores humanos, las piezas de reparación se proporcionarán de forma gratuita. Después del período de garantía de calidad, solo se cobrará el costo de las piezas de repuesto.
3.) Suministramos el servicio de preventa y posventa.
servicio de preventa: diseño del taller y diseño de la producción
servicio postventa: instalación y capacitación, y el ingeniero calificado para trabajar.
4.) También podemos enviar al ingeniero trabajando para usted durante varios meses o 1 año. El ingeniero lo ayudará a mejorar la producción, reducir el desperdicio y disminuir el costo.
5.) Suministramos el servicio de preventa: diseño para todo el proyecto para la fabricación de tuberías de acero inoxidable/fabricación de tuberías de acero al carbono.
6.) Seremos responsables de la carga y el envío
PREGUNTAS FRECUENTES:
P1: ¿Es usted fabricante o empresa comercial?
A1: somos fabricantes, con más de 20 años de experiencia.
P2: ¿Cuál es el tamaño máximo de tubería que ha producido?
A2: Máx. φ630mm
P3: ¿Puedo visitar la línea de máquinas de su cliente?
A3: Sí, pero primero necesito obtener el acuerdo de mi cliente.
P4: ¿Cuáles son las ventajas de su máquina?
A4: Contiene totalmente automático, conformado directo cuadrado, rodillos compartidos. Sistema de cambio rápido
P5: ¿Cómo puedo obtener la cotización?
A5: Envíenos sus requisitos de tamaño y grosor de la tubería.
