76-203 mm Diámetro 1,5-8 mm espesor Molino de tuberías de alta frecuencia soldado
Diámetro máximo 208 mm. espesor máximo 8 mm.
Especificaciones del producto
| Atributo |
Valor |
| Nombre del producto |
Diámetro máximo de 208 mm espesor máximo de 8 mm |
| Resistencia a la tracción |
Estimulación de las emisiones |
| Rango de espesor |
1.5-8 mm |
| Velocidad de producción máxima |
20 ̊60 m/min |
| Duración de corte fija |
Entre 6 y 12 m |
| Rango de tamaño del tubo |
Para las máquinas de la categoría M3 |
| Garantización |
Un año |
| Tipo de soldadura |
Soldadura de alta frecuencia |
Resumen del producto
La línea de producción de tuberías soldadas de alta frecuencia de alta precisión HG 165.2x9(7") está diseñada para la producción de tuberías estructurales.Tubos de 0 mm y cuadrados de 60x60-160x160 mm con grosor 1.5-8.0 mm. ¿Qué quieres decir?
Esta línea de producción incorpora elementos de diseño innovadores de equipos nacionales e internacionales,con control completo por ordenador o por ordenador con tecnología avanzada para una operación y un mantenimiento convenientesCumple con los estándares internacionales de principios de la década de 1990 y representa una tecnología líder nacional.
Proceso de producción
- Desenrollador → cabeza recta → cizalera y soldadora → acumulador → moldeador
- Soldador HF → Cortador de perlas → Refrigeración → Tamaño → Cabeza de pavo → Sierra
- Cuadro de desgaste → Máquina de enderezar (opcional) → Envasador → Envasado → Almacenamiento
Especificaciones clave del equipo
1Carro de carga.
- Diámetro de la bobina: Φ1200-2000 mm (requiere confirmación del comprador)
- Ancho de la banda: 240-640 mm
- Peso máximo de la banda: 10 toneladas
- Velocidad: 5 m/min.
- Tipo de elevador: hidráulico
- Presión de trabajo: 10Mpa
2Un desenrollador hidráulico de mandril
- Estructura: Desenrollador hidráulico de mandril
- Diámetro del enrollamiento: Φ1200-2000 mm
- Diámetro interno de la bobina: Φ508 mm
- Ancho de la banda: 240-640 mm
- espesor de la tira: 1,5 a 8,0 mm
- Peso máximo de la banda: 10,0 toneladas
- Motor de accionamiento: 4kw, 380V
- Velocidad de rotación del mandril: Nmin=1r/min
3La máquina de la cabeza recta
Compuesto por un brazo de presión y una cabeza de pala en una configuración tipo pórtico con capacidad de desenrollar hacia arriba y hacia abajo.
4- La máquina de nivelación de pellizco.
- Motor de nivelación: 15 kW
- Diámetro del rodillo de pinza: Φ210x900 mm (material de 40Cr)
- Diámetro del rodillo de nivelación: Φ160x900 mm (material de 40Cr)
- Ancho de nivel: 240-640 mm
- El tamaño de las piezas de la caja de seguridad deberá ser igual o superior a la superficie de la caja.
- Velocidad: 0-11M/min
5- Cortador y soldador
- El espesor de las tiras de acero es de 1,5 a 8,0 mm.
- Ancho de la banda de acero: 240-640 mm
- Resistencia de las bandas de acero: δs ≤345Mpa, δb ≤610Mpa
- Tipo de corte: hidráulico
- Tipo de compresión: hidráulica
- Tipo de soldadura: movimiento motorizado
- Presión de trabajo hidráulica: 10Mpa
- Material de la hoja: H13
6. Acumulador horizontal
- Diámetro: 10000 mm
- Espesor de la bobina de acero: 1,5-8,0 mm
- Ancho de la banda: 240-640 mm
- Velocidad máxima de transporte: 100-180 m/min.
- Potencia del motor de alimentación: 90 kW de corriente continua
- Potencia del motor del cuerpo del acumulador: AC 15KW×16
- Duración de almacenamiento: 500-1000 M

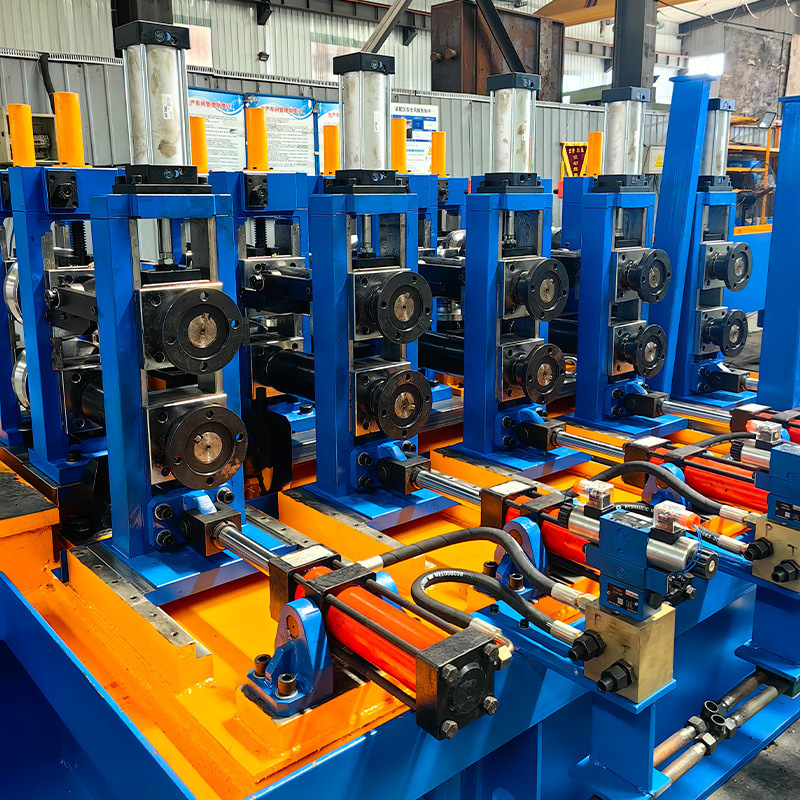

7. Molino de moldeado y dimensionado
- Tipo convencional: Doblaje W
- Tipo de accionamiento del grupo reductor: engranaje helicoidal (carburador)
- Sistema de cambio rápido en U-Joint con ejes de repuesto
- Guía lateral de entrada y sistema de pinzamiento
- Formación áspera: 4 soportes principales, 4 soportes laterales
- Formación refinada: 3 soportes principales, 3 soportes laterales
- Potencia del motor: 160 kW
8. Sierra de fresado
- Material de las tuberías: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Rango del tubo redondo: 76-203 mm
- Rango del tubo cuadrado: 75x75-150x150 mm
- Velocidad máxima de la línea: 60 m/min.
- Duración de corte de tubería: 4000-15000 mm
- Precisión de corte: ±2 mm
- Cantidad de Burrs: máximo 0,2 mm
9. Mesa y transportador
- Duración total: Aproximadamente 25 metros
- La distancia de rodaje: 600 mm.
- Motor de CA (3EA) con control de la cadena y la velocidad por inversor
- Incluye el sistema de clasificación de las tuberías buenas y malas
- Deslizamiento de inspección: 4 filas × longitud 2M + bolsillo 4 filas × anchura 1,2M
- Bolsa de tuberías defectuosas: 6 filas × ancho 1,5M
10. Máquina para enderezar (opcional)
- Corrección de tubería: límite máximo de rendimiento < 355 mpa
- Diámetro de la línea: Φ76-Φ203 mm
- Distancia de rodaje: 650 mm
- Diámetro de la garganta: 250 mm
- Duración: 380 mm
- Ángulo de rotación: 37,183-43,426 grados
- Velocidad de corrección: 20-60 m/min.
- Motor: 55kw × 2 juegos
11. Máquina de descifrado de la cabeza (opcional)
Equipo especial para fresar y forrar la cara final de las tuberías de acero, con accionamiento mecánico y servo con control eléctrico para el funcionamiento automático.El diseño de doble estación permite procesar dos tubos de acero simultáneamente.
P1: ¿Es usted fabricante o empresa comercial?
A1: somos fabricantes, con más de 20 años de experiencia.
P2: ¿Cuál es el tamaño máximo de la tubería que tiene incluso producir?
A2: Máximo φ630 mm
P3: ¿Puedo visitar la línea de máquinas de su cliente?
R3: Sí, pero primero necesito el acuerdo de mi cliente.
P4: ¿Cuáles son sus ventajas de la máquina?
A4:Contiene un sistema de cambio rápido.
P5: ¿Cómo puedo obtener la cotización?
A5: Por favor, envíe sus requisitos de tamaño de tubería, grosor a nosotros.
