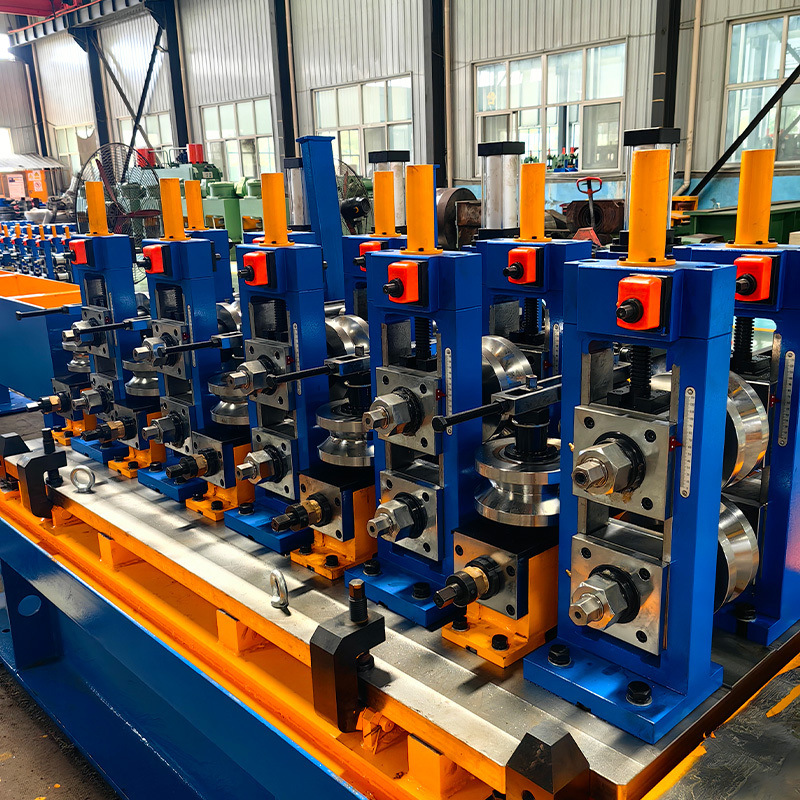

Molino de tubos soldados de alta frecuencia de tubos de acero ERW

La línea de producción de tuberías soldadas de alta frecuencia de alta precisión HG 165.2x9(7") está diseñada para la fabricación de tuberías estructurales con las siguientes capacidades:

• Diámetro del tubo redondo: 76,3-165,2 mm con un grosor de 2,0-9.0 mm
• Tamaño del tubo cuadrado: 75x75-150x150mm con grosor 2.0-9.0mm
• Tamaño del tubo rectangular: 100x50-200x100mm con grosor de 2,0-9.0mm

Esta línea de producción incorpora tecnología avanzada con control de PC/computadora, ofreciendo una operación y mantenimiento convenientes al tiempo que alcanza estándares internacionales.

• Material: cinta de acero laminada en caliente o laminada en frío (SRT355, SGT355, STK490, SGH490, POSMAC)
• Espesor: 2,0 a 9,0 mm
• Ancho: 230-600 mm
• Diámetro interno de la bobina: Φ508 mm
• Diámetro exterior de la bobina: Φ1200-Φ2000 mm (confirmación final del comprador)
• Peso máximo de la bobina: 10 toneladas
• Velocidad del molino: máximo 60 m/min.
• Condición del borde de la franja: Slitter
• Dirección de la línea: de derecha a izquierda

El proceso de fabricación completo incluye:

• Desenrollador → cabeza recta → cizalladora y soldadora → acumulador → moldeador
• Soldador HF → Cortador de perlas → Refrigeración → Tamaño → Cabeza de pavo
• Cerrado → Tabla de agotamiento → Máquina de enderezar (opcional) → Fin de hacer → Envasado → Almacenamiento

• Diámetro exterior de la bobina: Φ1200-2000 mm
• ancho de la banda: 230-600 mm
• Peso máximo de las tiras: 10 toneladas
• Velocidad: 5 m/min.
• Tipo de ascensor: hidráulico

• Tipo de expansión: expansión hidráulica
• Motor de transmisión: 4kw, 380V
• Velocidad de rotación del mandril: Nmin=1r/min
• Características Freno de disco de refrigeración por agua de tipo regulable de tensión

• Motor de nivelación: 15 kW
• Diámetro del rodillo de pinza: Φ210x900 mm (material: 40Cr)
• Diámetro del rodillo de nivelación: Φ160x900 mm (material: 40Cr)
• Ancho de nivel: 230-600 mm
• Velocidad de pinzamiento/nivelación: 0-11M/min

• Tipo convencional de curva W con reducción de engranajes helicoidales
• Sistema de cambio rápido en U-Joint para el cambio de rodillos
• Potencia del motor: 160 kW
• Soportes de rodillo de compresión de tipo 4 rodillos con ajuste del motor CA
• Cortador de perlas exterior con 2 cabezas (ajuste hidráulico)

• Velocidad máxima de la línea: 60 m/min.
• longitud de corte del tubo: 4000-15000 mm
• Precisión de corte: ±2 mm
• Cantidad de burros: máximo 0,2 mm
• Servomotor accionado por un motor principal de 37 kW
• Características 3 grupos de abrazaderas hidráulicas con entrada en forma de cono

• Duración total: ~ 25 metros con ancho de rodaje de 600 mm
• Motor de CA con regulación de velocidad por inversor
• Sortado automático de tuberías buenas y defectuosas
• Sistema de soplado de aire para la limpieza exterior

• Diámetro del tubo: Φ76.3-Φ165.2 mm
• Velocidad de corrección: 20-60 m/min.
• Potencia del motor: 55kw × 2 juegos
• Rango de elevación del rodillo superior: 250 mm
• Características ajuste de la caja de engranajes del gusano para un control preciso
