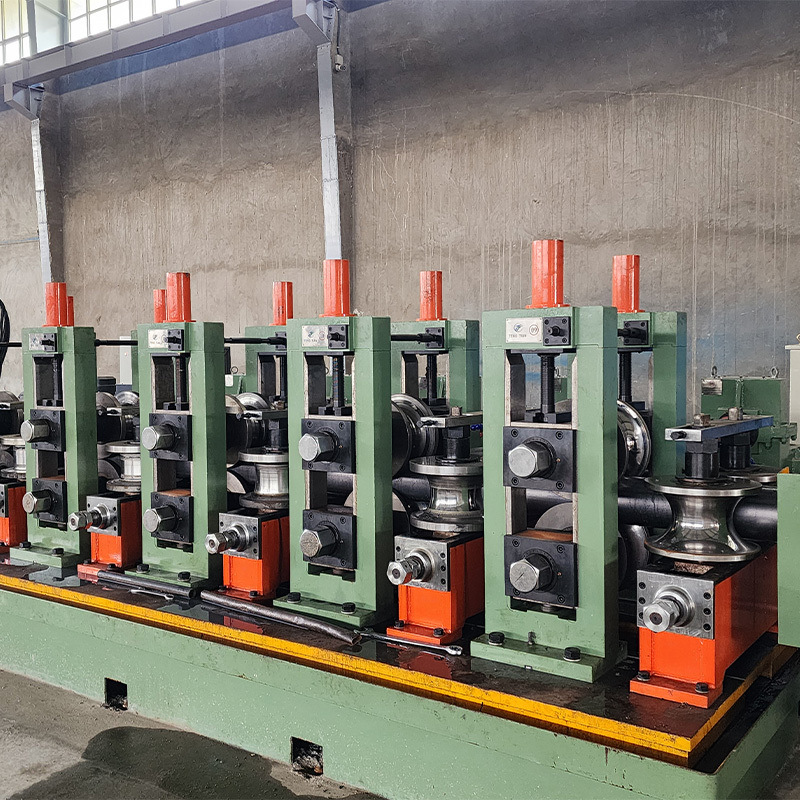

Molino de tubo soldado de alta frecuencia resistente 165 mm 60 m/min máximo
Especificaciones del producto
| Atributo |
Valor |
| Nombre del producto |
Molino de tubos soldado con autógena de alta frecuencia Tamaño de tubo rectangular de 165 * 6 mm con engranaje helicoidal resistente de la máquina del molino de tubos |
| Ajuste |
engranaje helicoidal |
| velocidad de carrera |
Máximo 60 m/min |
| Forma de tubería |
Redondo, cuadrado y rectangular |
| Diámetro de la tubería |
76 - 165 mm |
| Espesor máximo para tubería redonda |
2,0 - 6,0 mm |
| Tipo de soldadura |
Soldadura de alta frecuencia |
| Sierra de corte |
Corte con sierra de fricción |
| Espesor máximo para tubería cuadrada |
2,0 - 5,0 mm |
| Tubo cuadrado |
60*60 - 130*130mm |
Descripción del Producto
ERW165*6mm máquina de molino de tubos ERW de alta precisión máx.6 pulgadas
La línea de producción de tubos soldados rectos de alta frecuencia ERW165 se utiliza para fabricar tubos de acero soldados de Φ76mm-Φ165mm con 2,0mm-6,0mm de espesor de pared, y puede producir tubos perfilados también dentro del límite de procesamiento de tubos redondos. Después de absorber tecnología avanzada de fabricación de tuberías tanto del extranjero como del país, nuestra línea de producción de diseño innovador y cada unidad de la línea de producción no solo son económicas sino también prácticas.
Ventajas del producto
- Alta precisión- entre saltos de rodillos de nivel 0,01, espacio entre el marco y la corredera ≤0,02, grado vertical del marco ≤0,05, cada grado de paralelo del marco ≤0,1, diámetro de la tubería de acero y error de redondez≤0,08
- Utilice tecnología japonesa para cumplir con los requisitos de alta precisión de los clientes extranjeros.
- Uso programable del engranaje helicoidal y ajuste del tornillo sin fin con alta precisión de ajuste
- La cicatriz de raspado se puede ajustar con ajuste 3D, el raspador puede girar ±20° a lo largo del círculo de acero.
- La conversión de redondo a cuadrado utiliza un cuadrado de empuje de cabeza turca, lo que reduce el peso del molde con una formación estable y un ángulo R uniforme.
- El eje nivelado aumenta el bloque de amortiguación de nailon para reducir el impacto en el eje y el rodamiento.
Proceso de producción
Desplácese hacia arriba -> Desenrollar -> Aplanamiento -> Corte final y soldadura a tope -> Acumulador -> Conformado -> Soldadura por inducción de alta frecuencia -> Eliminación de rebabas externas -> Enfriamiento -> Dimensionado -> Corte -> Comprobación y recogida -> Acceso al almacén
Especificaciones técnicas
1. Materia Prima
| Aplicación de materiales |
Flejes de acero laminados en caliente o en frío, flejes de acero galvanizado |
| Grado de material |
Acero con poco carbono, acero de baja aleación: δs≤345Mpa |
| ID de las tiras de acero |
Φ450-Φ508mm |
| OD de las tiras de acero |
Φ800-Φ2000mm |
| Peso del enrollador |
Máximo 1000 kg |
2. Rango de producción
| Tubo redondo |
76 - 165 mm | Espesor: 2,0-6,0 mm |
| Tubo cuadrado |
60*60 - 130*130 mm | Espesor: 2,0-5,0 mm |
| Tubo rectangular |
50*70 - 100*150mm | Espesor: 2,0-5,0 mm |
Especificaciones adicionales
- Soldador de alta frecuencia:Soldador de alta frecuencia de estado sólido GGP400Kw
- Velocidad de línea:Máx. 60 m/min
- Longitud del tubo:4-12m
- Precisión de corte:±1mm
- Capacidad eléctrica instalada:aprox. 800kW
- Tamaño de toda la línea:aproximadamente 90X8m
Como fabricante y proveedor de máquinas para fabricar tubos con certificación CE e ISO9001:2008 en China, nuestras máquinas de alta calidad, rendimiento confiable y larga vida útil se han exportado a más de 30 países, incluidos Turquía, Egipto, Marruecos, Kazajstán, Uzbekistán, Tayikistán, Siria, Irán, Irak, México, Sri Lanka, Pakistán, Tailandia y Vietnam.
Para obtener más información sobre esta máquina fresadora de tubos ERW de alta precisión, contáctenos.
P1: ¿Es usted fabricante o empresa comercial?
A1: somos fabricantes, más de 20 años de experiencia.
P2: ¿Cuál es el tamaño máximo de tubería que ha producido?
A2: Máximo φ630 mm
P3: ¿Puedo visitar la línea de máquinas de su cliente?
R3: Sí, pero primero necesito obtener el acuerdo de mi cliente.
P4: ¿cuáles son las ventajas de su máquina?
A4: Contiene rodillos para compartir, cuadrados de formación directa y completamente automáticos. Sistema de cambio rápido
Q5: ¿Cómo puedo obtener la cotización?
A5: Envíenos sus necesidades de tamaño y espesor de tubería.
