Máquina de molino de tuberías de alta frecuencia HG 203x8
Especificaciones del producto
| Atributo |
Valor |
| espesor de la bobina |
1.5-8 mm |
| Ancho de la bobina |
Las demás: |
| Diámetro interno |
Para las máquinas de la categoría M3 |
| Diámetro exterior |
Para las máquinas de la categoría M3 |
| Velocidad máxima |
60 m/min. |
| Garantización |
Un año |
| El material |
HRC bajo en carbono |
Resumen del producto
La línea de producción de tuberías soldadas de alta frecuencia de alta precisión HG 165.2x9 está diseñada para la producción de tuberías estructurales, capaz de fabricar:
- Tubos redondos: φ76-203 mm con un grosor de 1,5-8,0 mm
- Tubos cuadrados: 60x60-160x160 mm con un grosor de 1,5-8,0 mm
Esta línea de producción incorpora un diseño innovador con control completo de PC/computadora, ofreciendo tecnología avanzada, operación y mantenimiento convenientes, cumpliendo con los estándares internacionales.
Especificaciones técnicas
1Condiciones de las materias primas
- Las demás bandas de acero laminadas en caliente o en frío
- Material: SRT355, SGT355 (STK490, SGH490, POSMAC) El material utilizado es el SRT355, el SGT355 (STK490, SGH490, POSMAC) y el SRT355.
- espesor de la tira: 1,5 a 8,0 mm
- ancho de la banda: 240-640 mm
- Diámetro interno de la bobina: Φ508 mm
- Diámetro exterior de la bobina: Φ1200-Φ2000 mm (confirmación final del comprador)
- Peso máximo de la bobina: 10 toneladas
- Velocidad del molino: máximo 60 m/min.
- Condición del borde de la franja: Slitter
- Dirección de la línea: de derecha a izquierda (confirmación final del comprador)
2. Rango de tamaño del tubo
- Piel redonda: φ76-φ203 mm
- Cuadrado del tubo: 60x60-160x160 mm
- espesor del producto: 1,5-8,0 mm
- Duración: 4-7M
- Velocidad máxima: 60 m/min.
Proceso de producción
Uncoiler → Straight head → Shear and welder → Accumulator → Forming → HF welder → Bead cutter → Cooling → Sizing → Turkey head → Saw → Run out table → Straightening machine (optional) → End facer → Packing → Store
Componentes principales del equipo
1Carro de carga.
- Diámetro exterior de la bobina: Φ1200-2000 mm (confirmación final del comprador)
- ancho de la banda: 240-640 mm
- Peso máximo de las tiras: 10 toneladas
- Velocidad: 5 m/min.
- Tipo de ascensor: hidráulico
- Modelo de la botella de aceite: Y-HG1-E200/120x860LF3-L1o
2Un desenrollador hidráulico de mandril
- Estructura: Desenrollador hidráulico de mandril
- Diámetro exterior de la bobina: Φ1200-2000 mm
- Diámetro interno de la bobina: Φ508 mm
- ancho de la banda: 240-640 mm
- espesor de la tira: 1,5 a 8,0 mm
- Peso máximo de las tiras: 10,0 toneladas
- Tipo de expansión: expansión hidráulica
- Motor de transmisión: 4kw, 380V
- Velocidad de rotación del mandril: Nmin=1r/min
3La máquina de la cabeza recta
El equipo se utiliza para conducir la cinta de acero en el nivelador sin problemas, que consiste en un brazo de presión y la composición de la cabeza de la pala.
4- La máquina de nivelación de pellizco.
- Motor de nivelación: 15 kW
- Diámetro del rodillo de pinza: Φ210x900 mm (material: 40Cr)
- Diámetro del rodillo de nivelación: Φ160x900 mm (material: 40Cr)
- Ancho de nivel: 240-640 mm
- El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de CO2 de las emisiones de gases de efecto invernadero.
- Velocidad de pinzamiento/nivelación: 0-11M/min.
5- Cortador y soldador
- espesor de las bandas de acero: 1,5-8,0 mm
- Ancho de las bandas de acero: 240-640 mm
- Tipo de corte: hidráulico
- Tipo de compresión: hidráulica
- Tipo de soldadura: movimiento motorizado
- Marca: soldadora de CO2 de Shanghai
- Presión de trabajo hidráulica: 10Mpa
- Material de la hoja: H13
6. Acumulador horizontal
- Diámetro: 10000 mm
- espesor de la bobina de acero: 1,5-8,0 mm
- ancho de la banda: 240-640 mm
- Velocidad de marcha del material de transporte: Vmax=100-180 m/min
- Potencia del motor de alimentación: DC 90kw Z4-200-31 (fabricante: WANGPAI)
- Potencia del motor de la carrocería del acumulador: CA 15KWX16
- Duración de almacenamiento: 500-1000 M

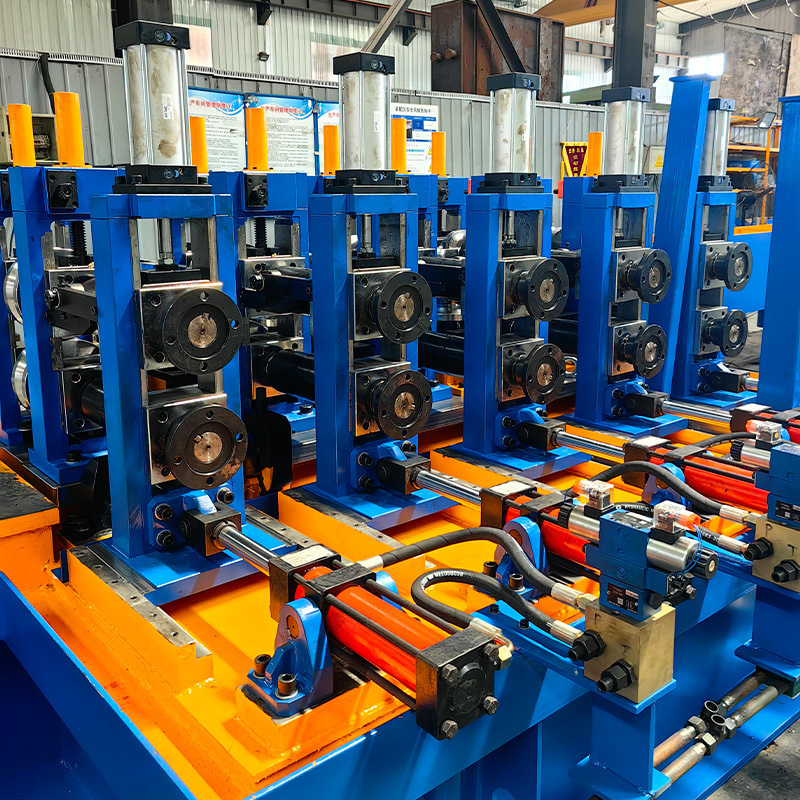

7. Molino de moldeado y dimensionado
- Tipo convencional: Doblaje W
- Tipo de accionamiento del grupo reductor: engranaje helicoidal (carburador)
- Sistema de cambio rápido en U-joint (ejes de repuesto para el cambio de rodillos y caja B/R 1set)
- Entrada Guía lateral y sistema de rodillo de pinza
8. Sierra de fresado
- Material de las tuberías: SRT355, SGT355 (STK490, SGH490, POSMAC)
- El tubo redondo: 76-203 mm, espesor: 1,5-8,0 mm
- Piel cuadrada: 75x75-150x150 mm, espesor: 1,5-8,0 mm
- Velocidad máxima de la línea: 60 m/min
- longitud de corte de las tuberías: 4000-15000 mm
- Precisión de corte: ±2 mm
9. Mesa de trabajo, transportador
- Duración total: Aproximadamente 25 metros
- La inclinación de rodaje: 600 mm
- Motor de CA (3EA) con control de la cadena y la velocidad por inversor
- Incluye el deslizamiento de inspección y bolsillo de tuberías defectuosas
10. Máquina para enderezar (opcional)
- Diámetro del tubo: Φ76-Φ203 mm
- Distancia de rodadura del rodillo de corrección: 650 mm
- Velocidad de corrección: 20-60 m/min.
- Potencia del motor: 55kw × 2 juegos
Fabricación en la cual se utilicen las siguientes características:
| Modelo |
Rango de diámetro |
espesor del tubo |
Velocidad de moldeo (m/min) |
Potencia del motor (KW) |
| HG20 |
8-20 mm |
0.3-1MM |
Entre 30 y 120 |
55 |
| HG32 |
12 a 32 mm |
0.3-2.0MM |
Entre 30 y 120 |
75 |
| HG50 |
16 a 50 mm |
0.8-2.5 mm |
30 a 110 |
110 |
| HG60 |
20 a 60 mm |
0.8-3MM |
Entre 30 y 100 |
132 |
| HG76 |
12-76MM |
1 a 3 mm |
Entre 30 y 100 |
320 |
P1: ¿Es usted fabricante o empresa comercial?
A1: somos fabricantes, con más de 20 años de experiencia.
P2: ¿Cuál es el tamaño máximo de la tubería que tiene incluso producir?
A2: Máximo φ630 mm
P3: ¿Puedo visitar la línea de máquinas de su cliente?
R3: Sí, pero primero necesito el acuerdo de mi cliente.
P4: ¿Cuáles son sus ventajas de la máquina?
A4:Contiene un sistema de cambio rápido.
P5: ¿Cómo puedo obtener la cotización?
A5: Por favor, envíe sus requisitos de tamaño de tubería, grosor a nosotros.
