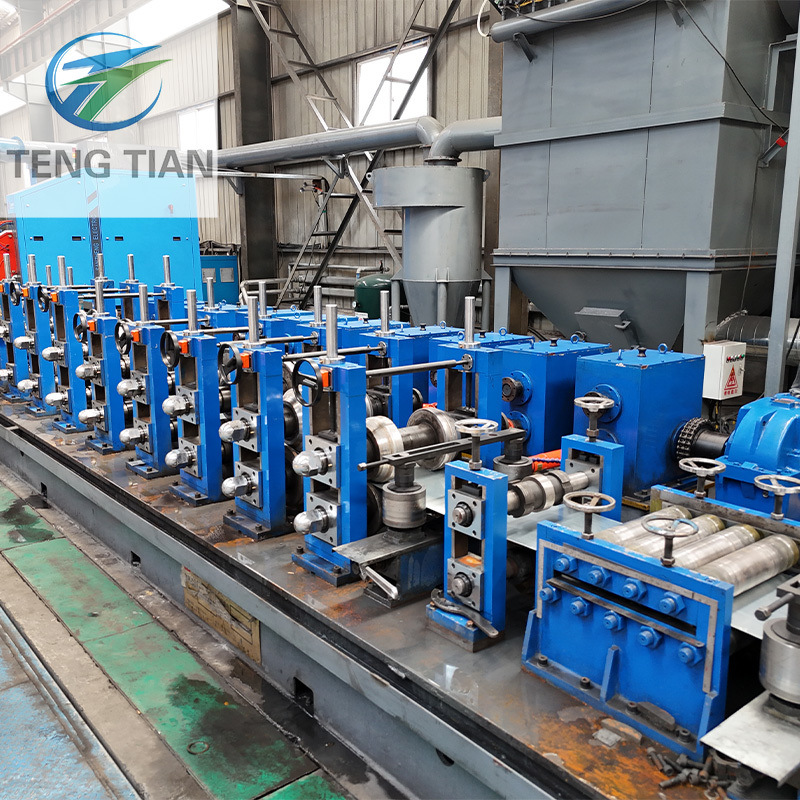

molino de tubo soldado de alta frecuencia del grueso del diámetro 1.5-8m m de 76-203m m
Diámetro máximo 208 mm | Grosor máximo 8 mm.
Especificaciones del producto
| Atributo |
Valor |
| Nombre del producto |
Grueso máximo soldado con autógena de alta frecuencia 8m m del diámetro 208m m del molino de tubo |
| Resistencia a la tracción |
σb≤500Mpa |
| Rango de espesor |
1,5-8mm |
| Velocidad máxima de producción |
20~60m/minuto |
| Longitud de corte fija |
6-12m |
| Rango de tamaño de tubería |
φ76-φ203mm |
| Garantía |
Un año |
| Tipo de soldadura |
Soldadura de alta frecuencia |
Descripción general del producto
La línea de producción de tubos soldados por alta frecuencia y alta precisión HG 165.2x9(7") está diseñada para la producción de tubos estructurales. Produce tubos redondos de 76-203 mm con un espesor de 1,5-8,0 mm y tubos cuadrados de 60x60-160x160 mm con un espesor de 1,5-8,0 mm.
Esta línea de producción incorpora elementos de diseño innovadores de equipos nacionales e internacionales, con control total por PC o computadora con tecnología avanzada para una operación y mantenimiento convenientes. Cumple con los estándares internacionales de principios de la década de 1990 y representa tecnología nacional líder.
Proceso de producción
- Desenrollador → Cabeza recta → Cizalla y soldadora → Acumulador → Conformado
- Soldador HF → Cortador de cuentas → Enfriamiento → Dimensionado → Cabeza de pavo → Sierra
- Mesa de salida → Máquina enderezadora (opcional) → Reparadora de extremos → Embalaje → Almacenamiento
Especificaciones clave del equipo
1. Cargando carro
- Diámetro de la bobina: Φ1200-2000 mm (se requiere confirmación del comprador)
- Ancho de la tira: 240-640 mm
- Peso máximo de la tira: 10 TONELADAS
- Velocidad: 5 m/min
- Tipo de elevación: Hidráulico
- Presión de trabajo: 10Mpa
2. Desenrollador hidráulico de un mandril
- Estructura: Desenrollador hidráulico de un mandril
- Diámetro de la bobina: Φ1200-2000 mm
- Diámetro interior de la bobina: Φ508 mm
- Ancho de la tira: 240-640 mm
- Grosor de la tira: 1,5-8,0 mm
- Peso máximo de la tira: 10,0 TONELADAS
- Motor de accionamiento: 4 kw, 380 V
- Velocidad de rotación del mandril: Nmin=1r/min
3. Máquina de cabeza recta
Se utiliza para guiar la tira de acero hacia el nivelador suavemente. Compuesto por brazo de presión y cabezal de pala en configuración tipo pórtico con capacidad de desenrollado hacia arriba y hacia abajo.
4. Máquina niveladora de pellizco
- Motor de nivelación: 15KW
- Diámetro del rollo de pellizco: Φ210x900 mm (material 40Cr)
- Diámetro del rodillo nivelador: Φ160x900 mm (material 40Cr)
- Ancho de nivelación: 240-640 mm
- Grosor de pellizco/nivelación: 1,5-8,0 mm
- Velocidad: 0-11M/minuto
5. Cizalla y soldadora
- Grosor de la tira de acero: 1,5-8,0 mm
- Ancho de la tira de acero: 240-640 mm
- Resistencia de la tira de acero: δs ≤345Mpa, δb ≤610Mpa
- Tipo de corte: Hidráulico
- Tipo de compresa: Hidráulica
- Tipo de soldadura: Movimiento motorizado
- Presión de trabajo hidráulica: 10Mpa
- Material de la hoja: H13
6. Acumulador horizontal
- Diámetro: 10000 mm
- Espesor de la bobina de acero: 1,5-8,0 mm
- Ancho de la tira: 240-640 mm
- Velocidad máxima de transporte: 100-180 m/min
- Potencia del motor de alimentación: CC 90 kw.
- Potencia del motor del cuerpo del acumulador: CA 15KW×16
- Longitud de almacenamiento: 500-1000M
7. Molino de formación y dimensionamiento
- Tipo convencional: Doblado en W
- Tipo de accionamiento del grupo reductor: engranaje helicoidal (carburación)
- Sistema de cambio rápido de juntas universales con ejes de repuesto
- Sistema de guía lateral de entrada y rollo de pellizco
- Conformado en bruto: 4 soportes principales, 4 soportes laterales
- Formación refinada: 3 gradas principales, 3 gradas laterales
- Potencia del motor de conducción: 160Kw
8. Sierra fresadora
- Material de la tubería: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Rango de tubería redonda: 76-203 mm
- Rango de tubos cuadrados: 75x75-150x150 mm
- Velocidad máxima de línea: 60 m/min
- Longitud de corte de tubería: 4000~15000 mm
- Precisión de corte: ±2 mm
- Cantidad de rebabas: máx. 0,2 mm
9. Mesa de salida y transportador
- Longitud total: Aprox. 25 metros
- Paso del rollo: 600 mm
- Accionamiento: Motor AC (3EA) con cadena y control de velocidad por inversor
- Incluye sistema de clasificación de tuberías buenas/malas.
- Patín de inspección: 4 filas × largo 2 M + bolsillo 4 filas × ancho 1,2 M
- Bolsillo para tuberías defectuosas: 6 filas × ancho 1,5 M
10. Máquina enderezadora (opcional)
- Corrección de tubería: límite máximo de rendimiento <355 mpa
- Rango de diámetro: Φ76-Φ203mm
- Distancia del rollo: 650 mm
- Diámetro de la garganta: 250 mm
- Longitud: 380 mm
- Ángulo de rotación: 37.183-43.426 grados
- Velocidad de corrección: 20-60 m/min
- Motor: 55kw×2 juegos
11. Máquina biseladora de cabezales (opcional)
Equipo especial para fresar y biselar el extremo de tubos de acero, con accionamiento mecánico y servoaccionamiento con control eléctrico para funcionamiento automático. El diseño de doble estación permite procesar dos tubos de acero simultáneamente.
P1: ¿Es usted fabricante o empresa comercial?
A1: somos fabricantes, más de 20 años de experiencia.
P2: ¿Cuál es el tamaño máximo de tubería que ha producido?
A2: Máximo φ630 mm
P3: ¿Puedo visitar la línea de máquinas de su cliente?
R3: Sí, pero primero necesito obtener el acuerdo de mi cliente.
P4: ¿cuáles son las ventajas de su máquina?
A4: Contiene rodillos para compartir, cuadrados de formación directa y completamente automáticos. Sistema de cambio rápido
Q5: ¿Cómo puedo obtener la cotización?
A5: Envíenos sus necesidades de tamaño y espesor de tubería.
