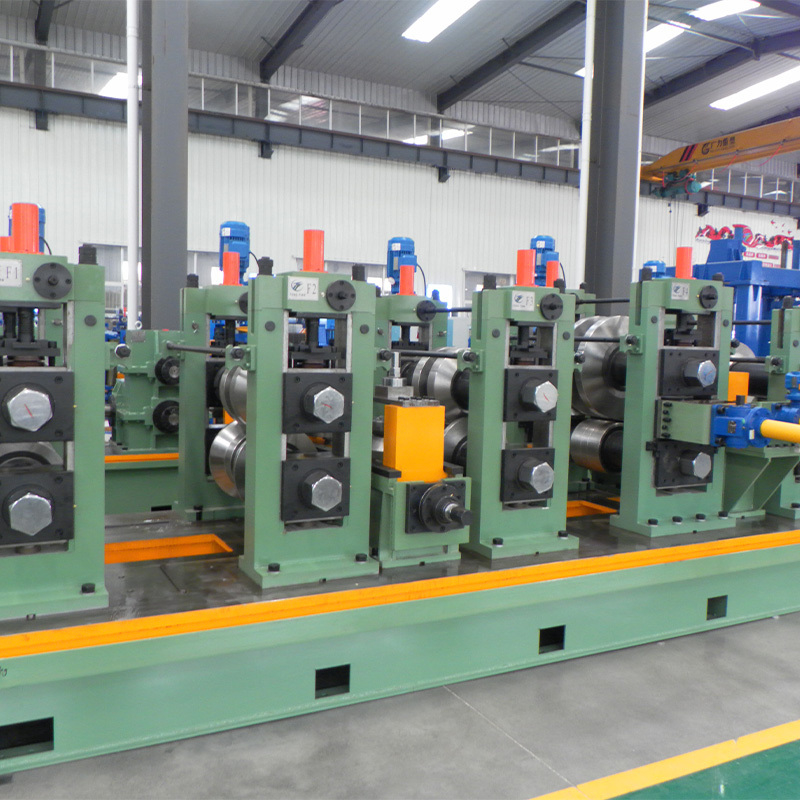

Molino de tubo cuadrado de acero al carbono de la velocidad de 120 mm/min
Especificaciones del producto
| Atributo |
Valor |
| Nombre de producción |
Tamaño ajustable 114-219 mm Línea de producción de tuberías de acero máximo de 120 mm/min Velocidad de color Velocidad de tubo cuadrado verde molino |
| Solicitud |
Gas natural, tubería de drenaje, 3 NB Tube Production |
| Voltaje |
380V/220V |
| Diámetro de la tubería |
114-219 mm |
| Espesor |
3-9 mm |
| Velocidad |
60-120m/min |
| Palabras clave |
Molino de tubo cuadrado verde color verde |
Descripción general del producto
El tamaño de tubo cuadrado de acero de tamaño ajustable de 114-219 mm con velocidad máxima de 120 mm/min está diseñado para producir tuberías redondas (diAφ114-219 mm, espesor de 3-9 mm). Con el diseño de pase de rollo, esta línea de producción fabrica tuberías de acero soldadas con excelente calidad de mecanizado y ensamblaje de alta precisión.
Características de diseño
- Rendimiento operativo y de producción mejorado
- Entorno mejorado y seguridad operativa
- Aumento de la estabilidad del producto
- Mayor productividad del producto
- Costos de rollo reducido
Especificaciones técnicas
Especificaciones de material:Conforme a YB189-64 estándar
| Material |
Acero bajo en carbono y acero construcional de baja aleación |
| Propiedades mecánicas |
σb≤520mpa, σs≤340mpa |
| Ancho de la tira |
357 ～ 688 mm |
| Espesor de la tira |
1.5 ～ 6.0 mm |
| Bobina de acero |
Diámetro interno: φ508 ～ φ610 mm
Diámetro exterior: φ1000 ～ φ2000 mm |
| Peso de la bobina |
≤12t |
Especificaciones de tubería de soldadura:
| Tamaño de tubería |
Ronda: φ114 ～ φ219 mm |
| Espesor de la pared |
3 ～ 9 mm |
| Longitud de corte fija |
8 ～ 12m |
| Precisión de reducción de tuberías |
± 1.5 mm |
| Velocidad de formación |
20 ～ 50m/min |
Suministro de energía, agua y aire
| Volumen de potencia |
Aprox. 600kw |
| Fuente de energía |
380V/60Hz/3fases |
| Flujo de agua de enfriamiento de circulación |
20t/h ～ 30 t/h |
| Volumen de la piscina |
30m3 |
| Flujo de aire comprimido |
5m3/min |
| Presión |
5 ～ 11 kg/cm2 |
Requisitos de taller
6 m de ancho, 70 m de largo, al menos 5 m de alto desde los rieles de techo hasta el suelo.
Documentación técnica proporcionada
- Manual de instrucciones (proporcionado un mes antes de la entrega)
- Certificado de inspección (proporcionado en la entrega)
- Orden de carga (proporcionado en la entrega)
- Dibujo de diseño (proporcionado un mes antes de la entrega)
- Dibujo base en tierra (proporcionado un mes antes de la entrega)
- Diagrama de principios eléctricos
- Dibujo general de ensamblaje de cada unidad de la línea
- Diagrama de piezas de piezas vulnerables
Imágenes de fábrica
Preguntas frecuentes:
P1: ¿Es su fabricante o empresa comercial?
A1: Somos fabricantes, más de 20 años de experiencia.
P2: ¿Cuál es el tamaño máximo de la tubería que tiene?
A2: máx φ630 mm
P3: ¿Puedo visitar la línea de la máquina de su cliente?
A3: Sí, pero necesito llegar a un acuerdo de mi Firsly de mi cliente.
P4: ¿Cuáles son las ventajas de su máquina?
A4: contener un cuadrado automático y de formación directa, compartir rodillos. Sistema de cambio rápido
P5: ¿Cómo puedo obtener la cita?
A5: envíe sus necesidades de tamaño de tubería, grosor para nosotros.
