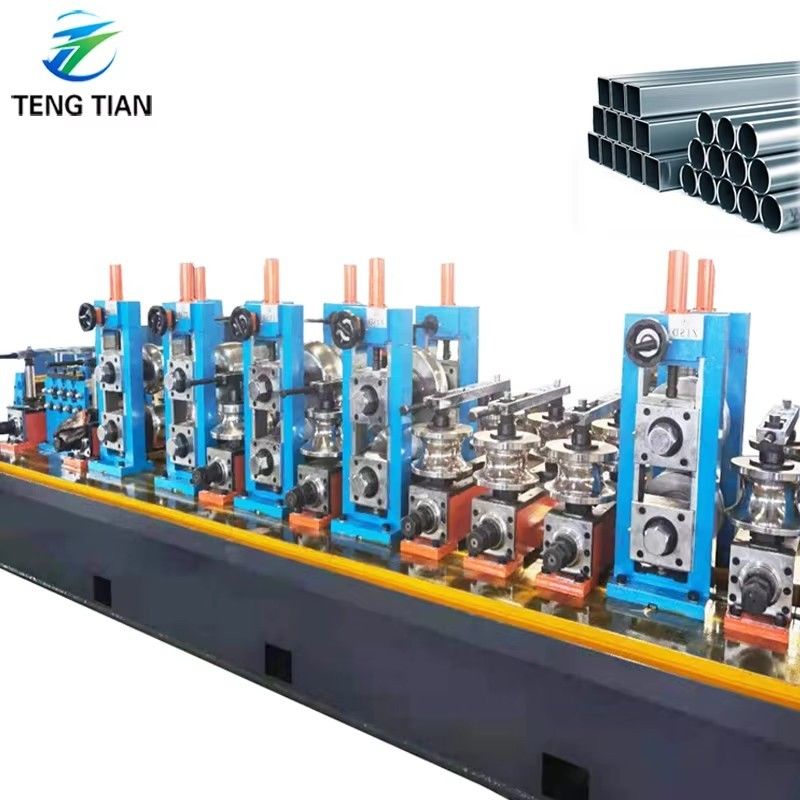

Molino de tuberías de acero al carbono de alta frecuencia totalmente automático
Especificaciones clave
| Resistencia a la tracción de la materia prima |
Estimulación de las emisiones de CO2 |
| Rango de tamaños de tubería |
Se trata de una muestra de las características de las máquinas de ensayo. |
| El grosor |
2.0 a 10.0 mm |
| Velocidad de producción máxima |
20 ‰ 50 m/min |
| Sistema de control |
PLC |
| Duración de corte fija |
Entre 6 y 15 m |
| Garantización |
Un año |
| Tipo de soldadura |
Soldadura de alta frecuencia |
Resumen del producto
La línea de producción de tuberías soldadas de alta frecuencia de alta precisión HG254 produce tuberías cuadradas (70x70-150x150 mm) y tuberías redondas (φ89-φ190 mm) con un grosor que oscila entre 2,0-10,0 mm.Esta línea de producción totalmente automatizada incorpora tecnología avanzada de fuentes nacionales e internacionales, con control de PC/ordenador para una operación y mantenimiento convenientes.
Especificaciones técnicas
- Materia prima:Banda de acero laminada en caliente o laminada en frío (conforme a las normas GB700-88, GB1591-88)
- Propiedades del material:Δs Punto de rendimiento ≤ 345Mpa, δb Resistencia a la tracción ≤ 610Mpa
- Ancho de la banda de acero:Las dimensiones de las placas de ensayo deberán ser las siguientes:
- Las dimensiones de la bobina de acero:Diámetro interno Φ508 mm~Φ760 mm, diámetro exterior Φ1200-Φ2000 mm
- Peso máximo de la bobina:15,000Kg
Proceso de producción
Raw material (strip) → Uncoiler → Cutting and Welding → Feeding → Storage material → Passive leveling → Forming rolling → High frequency welding → Remove weld burr → Cooling → Sizing → Coarse straightening → Length cut → Collection
Precisión del producto
Tolerancia del diámetro exterior del tubo: ±0,1 mm
Equipo principal
Vehículo de carga:Para el transporte de bobinas de acero (Φ1200-2000 mm) hasta el desenrollador
Disolvente hidráulico:Gestión de bobinas de hasta 15 TON con expansión hidráulica
Máquina de cabeza recta:Guía la cinta de acero en el nivelador
Máquina de nivelación por pellizco:Título/extremo de la banda de nivel (motor de 15 kW)
Las condiciones de ensayo de las piezas de acero son las siguientes:Para la producción continua (corte hidráulico)
Acumulador horizontal:Almacenamiento de 500-1000 M de cinta para funcionamiento continuo
Molino de moldeo y dimensionamiento
- Las demás piezas de acero
- Proceso de moldeo refinado
- Mesa de trabajo de soldadura con rollos de guía y pulido
- Tabla de agua de enfriamiento
- Máquina de dimensionamiento con soportes universales
Soldador de alta frecuencia de 600 kW
| Soldadora HF de estado sólido de 600 kW |
1 unidad |
| Cabina de rectificación de interruptores |
1 |
| Cabina de salida del inversor |
1 |
| Consola ((con PLC) |
1 |
| Enfriador de agua-agua |
1 |
Preguntas frecuentes
¿Es usted fabricante o empresa comercial?
Somos un fabricante con más de 20 años de experiencia.
¿Cuál es el tamaño máximo de la tubería que tienes que producir?
Máximo φ630 mm.
¿Puedo visitar su línea de máquinas de clientes?
Sí, pero primero necesitamos el acuerdo de nuestro cliente.
¿Cuáles son sus ventajas de máquina?
Operación totalmente automática, capacidad de formación directa de cuadrados, rodillos compartidos y sistema de cambio rápido.
¿Cómo puedo conseguir la cotización?
Por favor, envíenos sus requisitos de tamaño y espesor de tubería.
