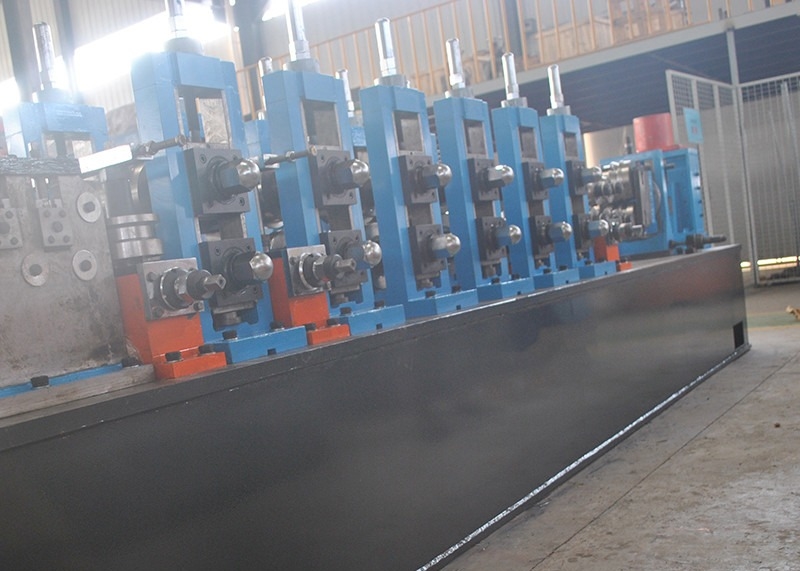

Máquina de fabricación de tubos de acero de pared fina galvanizados 100 M/min

Detalles del producto:

Lugar de origen:	HEBEI
Nombre de la marca:	TengTian
Certificación:	CE
Número de modelo:	Hg

Información Detallada

Lugar de origen:

HEBEI

Nombre de la marca:

TengTian

Certificación:

Número de modelo:

Name:

Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine

materials:

galvanized

Equipment Specification:

customer determined

Forming method:

Roller Forming Tube Machine

speed:

100 m/min

Warranty:

One year

Material:

Low carbon HRC

Forming type:

direct forming

Work shop:

100x18 m, H＞3m ( crane to ground )

Resaltar:

High Light

Resaltar:

Máquina para la fabricación de tubos de acero galvanizado

Máquina para la fabricación de tubos de acero de pared fina

Información Comercial

Cantidad de orden mínima:

1 sistema

Precio:

$100000 to $1 million

Detalles de empaquetado:

Embalaje impermeable y marinero de la exportación.

Tiempo de entrega:

120 días del trabajo

Condiciones de pago:

L/C, T/T

Capacidad de la fuente:

50 sistemas/año

Descripción del Producto

Máquina de fabricación de tuberías de acero de pared delgada galvanizada Línea de producción de 100 m/min

Especificaciones del producto

Atributo	Valor
Nombre	Línea de producción de acero de pared delgada galvanizada 100 m/min tubo de acero para hacer máquina de fabricación
Materiales	Galvanizado
Especificación de equipo	Determinado del cliente
Método de formación	Máquina de tubo de formación de rodillos
Velocidad	100 m/min
Garantía	Un año
Material	HRC bajo en carbono
Tipo de formación	Formación directa
Taller	100x18 m, H ＞ 3m (grúa a tierra)

Modelos de productos estándar

No.	Modelo	Tamaño de tubería	Espesor	Velocidad (m/min)	Capacidad (KW)	HF (KW)	Área (LXW en metros)
1	HG20	Ø8 - Ø20 mm	0.3 - 1.5 mm	30 - 150	210	100	40*12
2	HG32	Ø10 - Ø32 mm	0.4 - 2.0 mm	30 - 150	300	150	40*12
3	HG50	Ø16 - Ø50 mm	0.7 -2.5 mm	30 - 150	410	200	60*12
4	HG60	Ø22 - Ø60 mm	0.9 - 3.0 mm	30 - 150	410	200	60*12
5	HG76	Ø25 - Ø76 mm	1 - 4 mm	30 - 120	580	300	80*16
6	HG89	Ø32 - Ø89 mm	1 - 4.5 mm	30 - 100	660	300	100*16
7	HG114	Ø45 - Ø114 mm	1.5 -5 mm	30 - 80	920	400	100*16
8	HG140	Ø50 - Ø140 mm	1.5 - 5.5 mm	30 - 80	920	400	100*16
9	HG165	Ø60 - Ø165 mm	2 - 6 mm	30 - 60	1100	500	100*16
10	HG219	Ø114 - Ø219 mm	3 - 8 mm	20 - 45	1400	600	150*16
11	HG273	Ø114 - Ø273 mm	4 - 12 mm	15 - 30	2100	800	160*18
12	HG325	Ø165 - Ø325 mm	4 - 14 mm	10 - 30	2500	1000	200*24
13	HG426	Ø165 - Ø426 mm	4 - 16 mm	8 - 25	2900	1200	250*24
14	HG508	Ø219 - Ø508 mm	5 - 18 mm	5 - 18	3400	1600	300*24
15	HG610	Ø355 - Ø610 mm	5 - 18 mm	5 - 18	3700	1600	300*24
16	HG760	Ø426 - Ø760 mm	5 - 20 mm	5 - 20	4300	1800	300*24

Descripción general del producto

La línea de producción de acero de pared delgada galvanizada presenta capacidades de tamaño ajustable y alta resistencia a la compresión. Esta máquina versátil se usa ampliamente en múltiples industrias que incluyen:

Fabricación de vehículos automotrices y ferroviarios
Construcción de edificios (puertas, ventanas, estructuras de acero)
Infraestructura de transporte (barandillas de carreteras)
Gabinetes eléctricos y sistemas de estanterías
Contenedores y forma de acero
Estructuras de soporte de paneles solares
Construcción de construcción naval y puente
Producción de maquinaria agrícola y muebles
Proyectos de construcción municipales

Componentes del equipo

Uncoiler:Cuenta con bobinado de cono único con doble expansión y mandreles en voladizo. Incluye un sistema neumático para la expansión del mandril, la contracción y el frenado.

Arreptigo y nivelador:Prepara el acero de la bobina para el procesamiento mediante cabezales de tiras de aplanamiento y colas, asegurando la alineación adecuada para las operaciones de soldadura posteriores.

Corte y soldadura automática:Elimina secciones de cinta irregular y los extremos de la bobina de soldadura para el funcionamiento continuo.

Formando y dimensionamiento:Forma la tira de acero en tubos redondos, cuadrados o rectangulares con dimensiones ajustables.

Sierra fría:Proporciona corte hidráulico con una precisión de ± 5 mm, con un accionamiento de servomotra de alta potencia y transmisión importada de bastidor/piñón.

Componentes del sistema completos

No.	Nombre de componente
1	Desolada
2	Plancha y nivelador
3	Corte y soldadura automática
4	Acumulador
5	Formando y dimensionamiento
6	Sierra fría
7	Mesa en torno
8	Bloqueo automático y bloqueo

Imágenes de fábrica
