Máquina de laminación de tubos HG60 ISO9000 para la producción de tuberías galvanizadas
Especificaciones clave
| Atributo |
Valor |
| Nombre de la máquina |
Máquina de laminación de tubos HG60 para tubos de acero galvanizado |
| Producto |
Tubo redondo, tubo cuadrado |
| Material |
Acero al carbono y acero galvanizado |
| Tamaño máximo |
60 mm |
| Grosor |
1-3 mm |
| Longitud |
3-6 m |
| Modelo |
60 |
Descripción general de la máquina
La laminadora de tubos automática HG60 está diseñada para producir tubos cuadrados de alta calidad (32-60 mm) con un grosor que oscila entre 1 y 3 mm. Con un diseño de paso de rodillo de precisión, esta línea de producción ofrece tubos de acero soldados con una calidad de mecanizado y precisión de montaje excepcionales.
Características de diseño
Diseñada teniendo en cuenta la eficiencia operativa y la seguridad, la línea de producción HG60 incorpora un diseño de orificio de doble radio para mejorar el rendimiento y, al mismo tiempo, reducir los costos de los rodillos para una máxima productividad.
Especificaciones técnicas
Especificaciones del material:
- Estándar: Máquina laminadora de tubos estándar internacional
- Material: Acero galvanizado
- Propiedades mecánicas: σb≤520Mpa, σs≤365MPa
- Ancho de la tira: 100-200 mm
- Grosor de la tira: 1-3 mm
- Dimensiones de la bobina: Φ508 mm (interior), Φ1300-2000 mm (exterior)
- Peso máximo de la bobina: 2T
Especificaciones de la tubería:
- Diámetro de la tubería: 32-60 mm (tubería redonda)
- Longitud: 3-6 m
- Precisión de corte: 0-6 mm
- Velocidad de formación: Hasta 90 m/min (para un grosor de 2 mm)
Requisitos suministrados por el comprador:
- Taller: 60x12m, Altura >5m (con grúa)
- Potencia: ~3500KW 380V/60Hz/3fases
- Agua de refrigeración: Flujo de 30+30 CBM, piscina de 40 m³
- Aire comprimido: 5 m³/min, 5-7 kg/cm²
- Cableado externo
Proceso de producción
De tira de acero a bobina
Desbobinador
Enderezador final
Aplanador
Soldador de cizalla
Unidad de almacenamiento de material
Formación, soldadura, enfriamiento
Dimensionamiento del diámetro de la tubería
Corte de longitud
Inspección
Embalaje

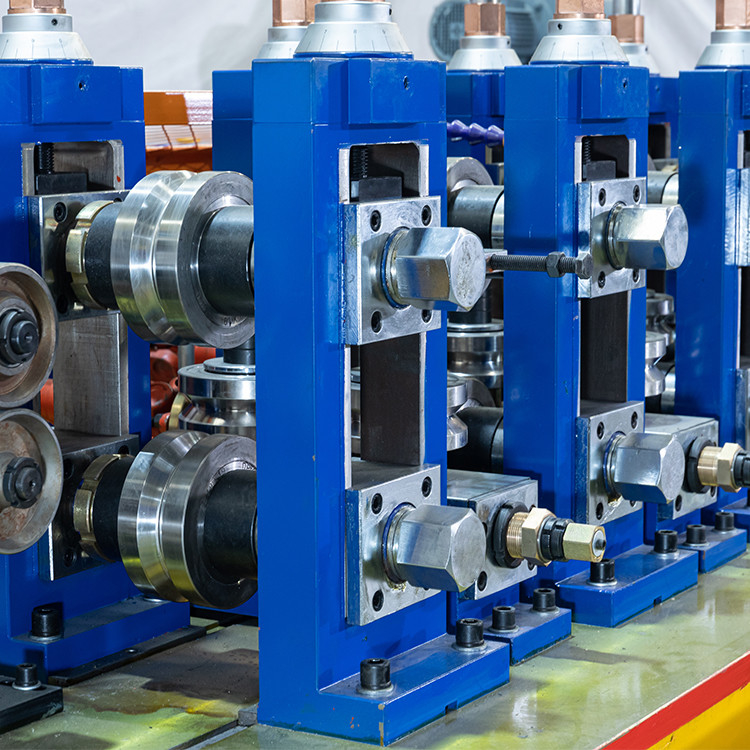

Imágenes de la máquina
