Espesor 10 mm Diámetro 70x70 mm Cambio Rápido ERW Incluye Rodillos Molino de Tubos Cuadrados
Especificaciones del Producto
| Modelo |
HG 70x70 |
| Producción |
Tubo cuadrado |
| Característica |
ERW |
| Nombre |
Molino de tubos |
| Otros tubos |
Tubo cuadrado y tubo rectangular |
| Tamaño máximo |
70x70mm |
| Espesor |
10mm |
| Longitud |
6-12m |
| Rodillos |
Incluidos |

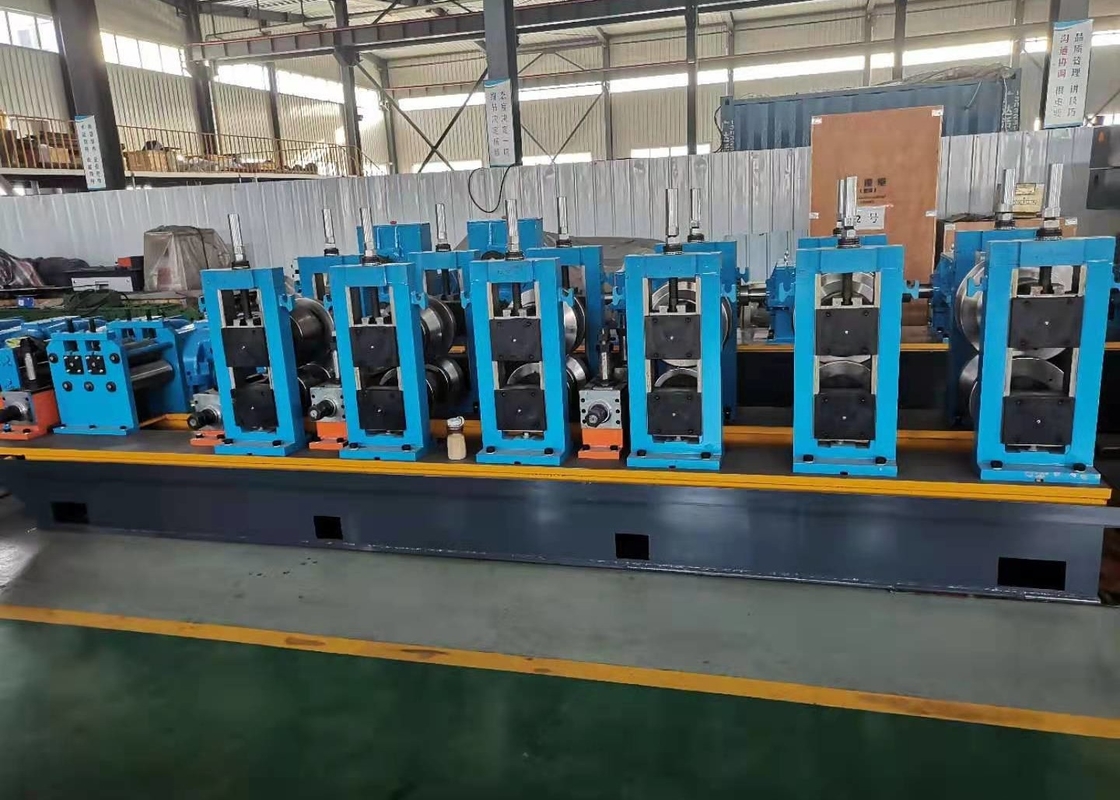

Descripción general de la máquina
Este molino de tubos ERW está diseñado para producir tubos de acero soldados de alta calidad, incluyendo tubos redondos, tubos cuadrados y tubos deformados. Con un diseño de paso de rodillos de precisión, la línea de producción ofrece una excelente calidad de mecanizado y una alta precisión de montaje.
Ventajas clave
- Capacidad de producción continua: no es necesario cambiar los rodillos en la sección de conformado en bruto
- La tecnología de soldadura de costura confiable garantiza una calidad constante
- Produce tubos de acero inoxidable adecuados para la mayoría de las aplicaciones de construcción
- Eficiencia de producción excepcional con bajos costos operativos
Especificaciones técnicas
Especificaciones del material
| Estándar |
Acero al carbono, acero galvanizado en caliente |
| Material |
Acero de bajo carbono y acero estructural de baja aleación |
| Propiedades mecánicas |
σb≤520Mpa, σs≤365MPa |
| Ancho de la tira |
110-280mm |
| Espesor de la tira |
1-5mm |
| Diámetro interior de las bobinas |
Φ508mm |
| Diámetro exterior de las bobinas |
Φ1300～φ2000mm |
| Peso de la bobina |
≤11T |
Especificaciones de los tubos
| Diámetro del tubo |
Tubo cuadrado: 30x30-70x70mm, Espesor: 1-5mm |
| Longitud |
6m |
| Precisión de corte de tubos |
0-6mm |
| Velocidad de conformado |
Máx. 160 m/min para un espesor de 2 mm |
Requisitos del comprador
| Taller |
95x12m, H＞5m (grúa al suelo) |
| Potencia |
Aprox. 850KW 380V/60Hz/3fases |
| Agua de refrigeración por circulación |
Caudal: 30+30 CBM, Volumen del depósito: 40m³ |
| Aire comprimido |
Caudal: 5m³/min, Presión: 5-7kg/cm² |
| Cable |
Todos los cables fuera de la máquina deben ser suministrados por el comprador |
Proceso de producción
- Acero en banda a bobina
- Desbobinador
- Enderezador
- Aplanador
- Soldador de cizalla
- Unidad de almacenamiento de material
- Conformado, soldadura, enfriamiento, dimensionamiento preciso del diámetro del tubo
- Dimensionamiento preciso de la longitud del tubo, corte
- Inspección
- Paquete
Servicio y soporte
Embalaje: Embalaje apto para el mar con piezas mecánicas en embalaje desnudo y piezas eléctricas/repuestos en embalaje simple.
Garantía de calidad: Equipos fabricados según las normas pertinentes con pruebas exhaustivas según los documentos técnicos.
Instalación: Se proporcionan tres ingenieros para la instalación y la prueba de funcionamiento (el comprador cubre los gastos de viaje, alojamiento y un salario de 60 USD/persona/día).
Garantía: Un año de garantía después de la prueba de funcionamiento (excluye los problemas causados por el comprador). Servicio técnico de por vida y soporte de respuesta rápida incluidos.
Embalaje y entrega
Embalaje: Embalaje desnudo adecuado para el envío marítimo en contenedores.
Plazo de entrega: Enviado en un plazo de 45 días después del pago.
Perfil del fabricante
Hebei Tengtian Weldedpipe Equipment Manufacturing Co., Ltd se especializa en equipos de tubos soldados de alta frecuencia, corte, apertura de acero doblado en frío y unidades de acero inoxidable. Con un equipo técnico cualificado, nuestros productos se han exportado a Corea del Sur, Vietnam, Indonesia, Sudáfrica, Kazajstán y otros países, recibiendo grandes elogios de los clientes nacionales e internacionales.
