Máquina de molino de tubos de acero de bajo carbono de 50 mm para hacer tubos
El.Introducción general de la máquina
- ¿ Qué pasa?
Introducción general de las máquinas1Introducción general de las máquinas2Introducción general de la máquina3Introducción general de las máquinas4Introducción general de la máquina5
之关机, es un comprador muy rico, sus productos pueden fabricar: tubos redondos, cuadrados, tubulares, estos productos son muy comunes en la industria, somos fabricantes muy profesionales
El punto de venta es 1: 2: 3:
列阵
- Introducción general de las máquinas1
- Introducción general de las máquinas2
- Introducción general de la máquina3
- Introducción general de las máquinas4
- Introducción general de la máquina5
Está bien.1
| 1 |
4677 |
| 2 |
88 millones |
| 3 |
678900000 |
| En el caso de losEl material Especificaciones: |
| Estándar |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| El material |
Acero bajo en carbono y acero bajo en aleación para construcción |
| Propiedades mecánicas |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
| Ancho de la banda |
39 a 160 mm |
| El espesor de la tira: |
0.5-2.5 mm |
| Diámetro interno de las bobinas |
Freno de la caja |
| Diámetro exterior de las bobinas |
Para los vehículos de las categorías M1, M2 y M3 |
| Peso de la bobina |
≤ 5T |
| (2) ElEspecificación del tubo |
| Diámetro del tubo |
Tubo redondo:φ12.7-50 mm
El espesor:0.5-2.5 mm
|
| Duración |
6 metros |
| Precisión de corte de tuberías |
0-6 mm |
| Velocidad de formación |
Máximo 80 m/min (tamaño y espesor máximos no pueden alcanzar la velocidad máxima) |
| (3)El comprador debe abastecerse por sí mismo |
| Taller de trabajo |
60x6m, H>5m ((grúa a tierra) |
| El poder |
Aproximadamente 450 kW 380V/50Hz/3 fases |
| Circulación de agua de refrigeración (todo el sistema) |
Flujo: 20 T/h 30 T/h
Volumen de la piscina: 30 m3
|
|
Aire comprimido
(sistema completo)
|
Flujo: 5 m3/min
Presión: 5 a 7 kg/cm2
|
| El cable |
Todo el cable fuera de mi máquina, lo compras después de la ubicación de reparación de la máquina. |
II. Las empresas.Parámetros y especificaciones principales:
Está diseñado para la producción de tubos de acero soldados, incluyendo tubos redondos, cuadrados y deformados.
La línea de producción puede fabricar tubos de acero soldados con un mecanizado de buena calidad y un ensamblaje de alta precisión.
El artículo. Parámetros y especificaciones de cada máquina:
(1) Desenrollador
|
El doble.mandrillas de expansión y voladizo
|
1.el doblemandrillas de expansión y en voladizo.
2Contiene dos partes principales: cuerpo principal y base fija.
3Equipado con un sistema neumático para satisfacer las necesidades de expansión, contracción y frenado de los mandrilos.
4. Mandril consiste en cuatro enlaces de barra que podrían moverse radialmente al mismo tiempo.
5Los enlaces de cuatro barras en dos grupos están montados en dos ejes respectivamente.
|
| OD de la bobina |
Frente a las líneas de banda |
| Identificación de la bobina |
Freno de la caja |
| Ancho de la banda |
39 a 160 mm |
| espesor de la cinta |
0.5-2.5 mm |
| Peso de la tira |
Max. 5,0T |
| Tipo de expansión |
el sistema hidráulico |
| - ¿ Qué pasa? |
Conducción neumática |
| - ¿ Por qué? |
Manual |
|
(2) Cortador y soldador
Función:
Se utiliza para cortar en paralelo la cola de la cinta de acero, que acaba de entrar en el acumulador, y la cabeza de la cinta que sale del desenrollador, y luego soldarlos juntos.
Estructura:
Cisa hidráulica y soldadura manual anchura de la tira de acero: 39 mm-160 mm espesor de la tira de acero: 0,5-2,5 mm Modo de centrar: manual
(3)Acumuladores en espiral
|
|
- Esta unidad incluye principalmente el dispositivo de material de prensa y transporte, el conjunto del acumulador, la unidad de material de transporte, la unidad de control eléctrico.
- El motor eléctrico, la unidad de freno, el eje de transmisión de energía en dirección de giro de la velocidad de reducción, el rollo de prensa y transporte, el sistema de aire a presión del rollo de guía, la unidad de velocidad inspeccionada;Puede suministrar la tira de acero al acumulador y las veces medias que transferirá la velocidad de transporte información al sistema de control eléctrico, cuando pedimos para detener el transporte de material a esta unidad, se detendrá el rodillo al motor eléctrico y pulsar& cargar material rodillo por el descanso,y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad llevar la velocidad del material.
- El conjunto del marco del acumulador: incluye el motor eléctrico, el marco, el rodillo de círculo interno, el rodillo de círculo exterior y el rodillo de presión.Se puede utilizar para almacenar el material de la tira de acero de la unidad de prensa y de transporte y se podría extraer del centro de envío de material de rollo.
- Dispositivo de material de salida: incluye marco, rollos de dirección de guía, rollos de salida de guía de lugar alto o bajo.Puede llevar la cinta de acero al sistema de forma y enviar la información de velocidad de material de transporte al dispositivo de control eléctrico
|
| estilo de trabajo: |
Círculo de cambio |
velocidad de marcha del material de transporte |
Vmax = 240 m/min |
| ventaja: |
Más material
No hay huelga.
|
En forma de pellizco |
Las demás:
6Mpa
|
| espesor de la bobina de acero |
0.5-2.5 mm |
Diámetro |
4.2m |
| ancho |
39 a 160 mm |
área de almacenamiento |
3.5 m2 |
| potencia del motor eléctrico de la prensa y el transporte |
Acción de corriente alterna 11 kW |
| el motor eléctrico del marco del acumulador |
Cambio de corriente 15 kW |
|

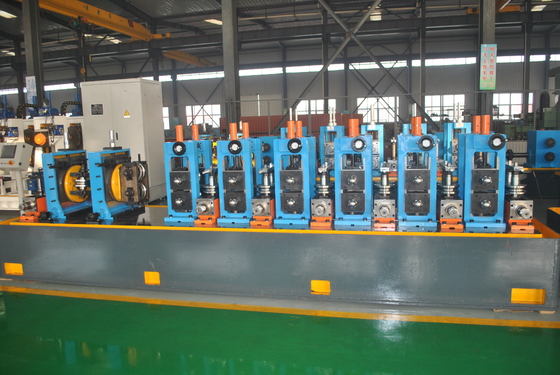

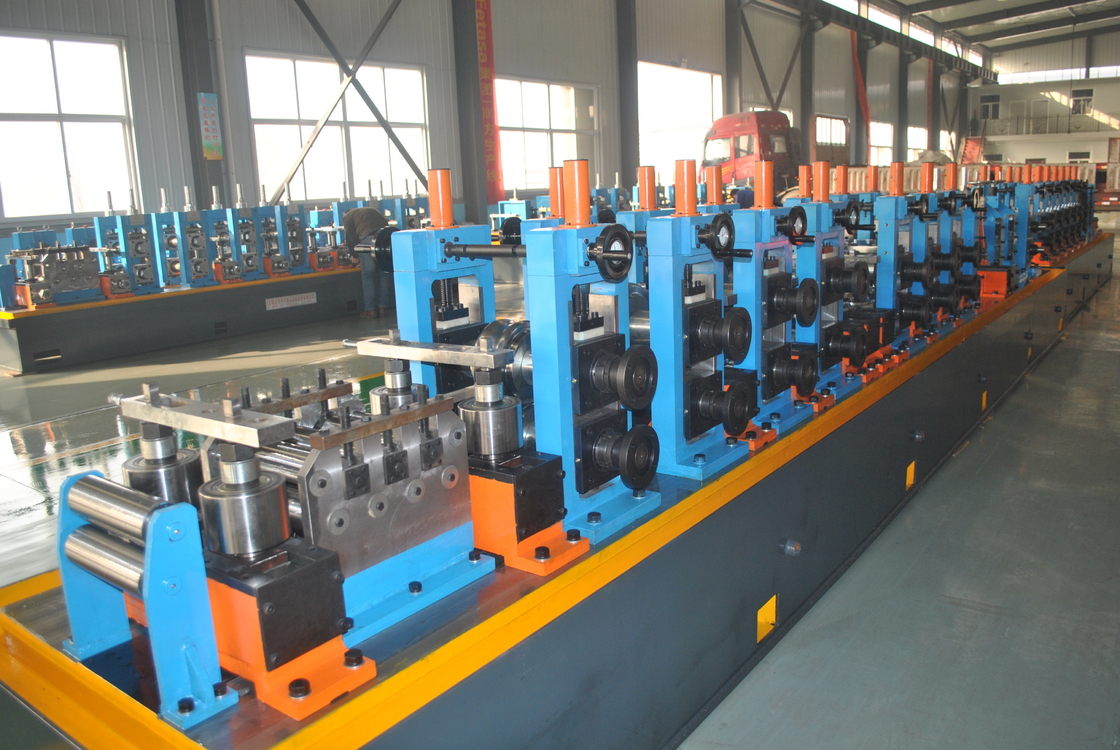

(4) Máquina para moldear y dimensionar
|
|
| El molino de moldeo y tamaño adopta el principio de moldeo de tipo rodillo y la soldadura por inducción de alta frecuencia.La tira se alimenta en la máquina de moldeo por el dispositivo de alimentación en el molino y el rodillo de moldeo girar continuamente y presionar la tira en la forma requeridaDebido a la piel y el efecto afín, la corriente de alta frecuencia se concentra en la unión de soldadura que se calienta rápidamente y alcanza la temperatura de soldadura.La costura del tubo se soldó bajo la presión de los rodillos de compresiónEl tubo soldado terminado con el tamaño requerido puede obtenerse después del enfriamiento, dimensionamiento y enderezamiento primario. |
| Formando una sobredosis de tubo. |
Tubo redondo:φ12.7-50 mm
El espesor:0.5-2.5 mm
|
| Velocidad de formación |
Entre 30 y 80 m/min |
| Número de soportes de formación, horizontal |
7 |
| Número de soportes de formación, verticales |
9 |
| Número de soportes de dimensionamiento, horizontales |
5 |
| Número de soportes de calibración, vertical |
5 |
| Cabeza de turco |
2 conjuntos |
| Diámetro del eje y material del soporte de rodadura horizontal |
Φ60 mm, material 40Cr |
| Diámetro del eje y material del soporte de rodadura vertical |
Φ35 mm, material 40Cr |
| Cortador de raspadoras de bur |
2 conjuntos |
| Motor principal |
132 kW |
|
(5) Sierra fría
|
La sierra fría se utiliza para cortar con precisión todo tipo de tubo de marco automáticamente.Esta unidad tiene la ventaja de dimensiones precisas., y la maquinaria de transferencia mejor ventaja, por lo que la capacidad rápida y el procesamiento preciso, sin Burr es esta ventaja de la unidad.
|
| Tamaño del tubo cuadrado |
φ12.7-50 mm |
| El material |
¿Qué es eso? |
| Velocidad |
No más de 80 m/min. |
| Duración de corte |
7 metros |
| Precisión |
± 3 mm |
| Motor de transmisión |
Servo motor de 15 kW (Yaskawa Japón) |
| Motor de alimentación |
4.4kw servomotor (Yaskawa Japón) |
| Motor de corte |
Motor de frecuencia variable de 11 kW. |
(6) Tabla de descarga
1.Las tuberías terminadas corren a lo largo de la mesa de rodadura y se mueven automáticamente sobre el banco.
2La simple máquina de embalaje contiene contenedor y equipo de alineación accionado neumáticamente.
3- Motor del banco de ruedas: 3 kW
4. Dos direcciones de la tubería de carga descendente
5Con convertidor de frecuencia para controlar la velocidad de marcha.
(7)Roller
(8)200 Kw soldadora de alta frecuencia tipo de refrigeración de agua a agua
- Todo en un modelo
- Tipo paralelo
1. Técnica Datos de lassin agujeroselTealTodo en unointegradoSaldador
1.1Parámetros de diseño
(1) Potencia de salida nominal: 200 kW
(2) Tensión nominal de corriente continua: UdN=235V
(3) Corriente de corriente continua nominal: 1000 A
(4) Frecuencia de salida: f=350-420 kHz
(5) Eficiencia total: η≈90%
(6) Forma de resonancia: resonancia compuesta
(7) Forma de salida del tanque: No hay salida del transformador de soldadura.
(8) Coeficiente de crecimiento: 0,5%
(9) Modo de soldadura: soldadura por inducción
(10) Capacidad de distribución de energía: 260 kVA
(11) Tensión de entrada: sistema de cableado de tres fases 380V/50Hz,3fase 4
(12) Corriente de entrada nominal: I=379A
1.2 Sistema de refrigeración de agua blanda (El aire- Sistema de refrigeración por agua)
(1) Presión del agua de trabajo: 0,32Mpa
(2) Flujo de agua de refrigeración: 25 m3
(3) Capacidad de refrigeración de referencia: 60 kW
(4) Configuración estándar (mm): 2200 × 1250 × 2100
