50 mm Molino de tuberías de alta frecuencia soldadas para tubos de acero con bajo contenido de carbono

Name: 50 mm Molino de tuberías de alta frecuencia soldadas para tubos de acero con bajo contenido de carbono
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Hebei
Nombre de la marca:	Tengtian
Certificación:	CE, ISO9001, BV
Número de modelo:	HG50

Información Detallada

Lugar de origen:

Hebei

Nombre de la marca:

Tengtian

Certificación:

CE, ISO9001, BV

Número de modelo:

HG50

Product name:

High Frequency Welded Pipe Mill 50mm High Frequency Welded Pipe Mill Low Carbon Steel Machine For Making Tube

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

1.7mm etc.

Max. Production Speed:

20～80m/min

Fixed Cutting length:

6m, 7m, 8m......12m

pipe size range:

φ12.7-50mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Resaltar:

High Light

Resaltar:

Molino de tubos de 50 mm HF

Fabricación de tubos de acero con bajo contenido de carbono

Molino de tubos de alta frecuencia de 50 mm

Información Comercial

Cantidad de orden mínima:

1 sistema

Precio:

$100000 to $1 million

Detalles de empaquetado:

Embalaje impermeable y marinero de la exportación.

Tiempo de entrega:

60 días del trabajo

Condiciones de pago:

L/C, T/T

Capacidad de la fuente:

50 sistemas/año

Descripción del Producto

Máquina de tubo HF de acero bajo en carbono de 50 mm

Especificaciones del producto

Nombre del producto	Molino de tubería soldado de alta frecuencia 50 mm
Resistencia a la tracción	σb≤500 MPa
Rango de grosor	1.7 mm, etc.
Velocidad de producción	20-80m/min
Longitud de corte	6m, 7m, 8m ... 12m
Rango de tamaño de la tubería	φ12.7-50 mm
Garantía	Un año
Tipo de soldadura	Soldadura de alta frecuencia

Descripción general de la máquina

Esta fábrica de tubería soldada de alta frecuencia está diseñada para producir tuberías de acero de precisión, incluidos perfiles redondos, cuadrados y rectangulares para aplicaciones industriales. El sistema presenta un diseño avanzado de pase de rollo para una calidad superior y precisión dimensional.

Características clave

Produce tuberías redondas, cuadradas y rectangulares
Formación y tamaño de alta precisión
Tecnología avanzada de soldadura de alta frecuencia
Construcción robusta para durabilidad industrial
Velocidades de producción eficientes de hasta 80 m/min

Especificaciones técnicas

Especificaciones de material

Estándar	SPHC, SPHT-2, SS 400, SS440, SS490
Material	Acero bajo en carbono y acero construcional de baja aleación
Propiedades mecánicas	σb≤520mpa, σs≤365mpa
Ancho de la tira	39-160 mm
Espesor de la tira	0.5-2.5 mm

Especificaciones de tubería

Diámetro de la tubería	Tubería redonda: φ12.7-50 mm
Espesor	0.5-2.5 mm
Longitud	6m estándar (longitudes personalizadas disponibles)
Precisión de corte	0-6 mm
Velocidad de formación	Máx 80m/min

Componentes del sistema

1. Uncoiler

Mandrels de doble expansión y voladizo
Sistema neumático para expandir, contratación y frenado
Mecanismo de enlace de cuatro barras para el movimiento radial
Bobina OD: φ1300-1760 mm
ID de bobina: φ508 mm
Peso máximo de la tira: 5.0t

2. Shear & Welder

El cizallamiento hidráulico con capacidad de soldadura manual para unir los extremos de la tira. Cuenta con centrado manual para anchos de tira de 39-160 mm y espesores de 0.5-2.5 mm.

3. Acumulador espiral

Velocidad de trabajo máxima: 240m/min
Capacidad de almacenamiento: 3.5 m²
Presione y transporte motor: AC 11kw
Motor del marco del acumulador: CA 15kW

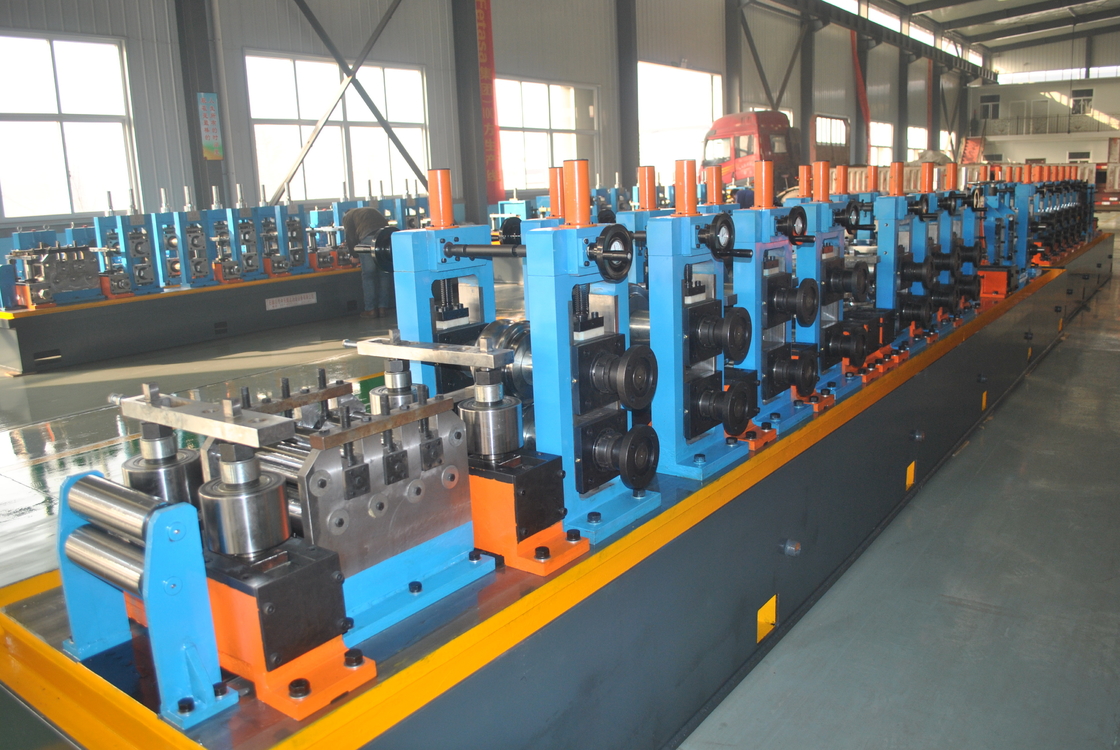

4. Máquina de formación y dimensionamiento

Formando tubería OD	φ12.7-50 mm
Velocidad de formación	30-80m/min
Formando soportes (horizontal)	7
Formando soportes (vertical)	9
Motor principal	132kw

5. sierra fría

Precisión de corte: ± 3 mm
Velocidad máxima: 80m/min
Motor de accionamiento: 15kW Servo Motor (Yaskawa Japón)
Motor de corte: motor de frecuencia variable de 11kW

6. Correr mesa

Cuenta con movimiento automático de tubería con motor de 3kW y convertidor de frecuencia para el control de velocidad. Incluye una máquina de embalaje simple con alineación de conducción neumática.

7. Soldador de alta frecuencia de 200kw

Potencia de salida nominal	200kw
Frecuencia de salida	350-420 khz
Sistema de enfriamiento	Enfriamiento de agua de aire (flujo de 25 m³)
Voltaje de entrada	Tres fase 380V/50Hz

Requisitos de la instalación

Taller: 60x6m, H ＞ 5m (con grúa)
Poder: aprox. 450kW 380V/50Hz/3fases
Agua de enfriamiento: flujo 20-30 t/h, volumen de la piscina 30m³
Aire comprimido: flujo 5m³/min, presión 5-7 kg/cm²
