Componentes y especificaciones de la máquina
1. Desenrollador de doble cono
El desenrollador es de estructura de mandrillas de doble expansión y en voladizo.El cuerpo principal está equipado con un sistema manual para satisfacer las necesidades de expansión., contracción y frenado de las mandrillas.
| Especificación |
Valor |
| OD de la bobina |
φ1800 mm |
| Identificación de la bobina |
Freno de la caja |
| Ancho de la banda |
80 a 240 mm |
| espesor de la cinta |
1.0 a 3.0 mm |
| Peso de la tira |
El valor de las emisiones de CO2 |
| Tipo de expansión |
Manual |
| - ¿ Qué pasa? |
Conducción neumática |
2. Cortador y soldador automáticos
La soldadora por cizallamiento es una unidad importante del equipo de la línea de la planta de tubería, y se utiliza principalmente para cortar la cabeza o el ensayo de la tira de acero no normal,y luego conectar el último ensayo de la tira de acero con la siguiente cabeza de la tira para asegurar que el procesamiento continúe.
| Especificación |
Valor |
| Ancho de la banda |
80 a 240 mm |
| El espesor de la soldadura |
1.0 a 3.0 mm |
| Tipo de corte |
el sistema hidráulico |
| Modo de soldadura |
Automático |
| Presión neumática |
0.5MPa |
| Ciclo de trabajo |
Max.300 segundos |
3Acumulador en espiral
Esta máquina se utiliza entre la máquina de soldadura de cizallamiento y la máquina central (máquina de dimensionamiento de formación).y la siguiente tira se prepara a partir de la producción continua de la máquina principal (máquina de dimensionamiento de formación) se asegura dentro de un tiempo y suficiente tira de acero se almacena.
Esta máquina se compone principalmente de un marco de rodillo de guía de alimentación, un dispositivo de alimentación de abrazaderas, un conjunto de cuerpos de bucle, un dispositivo de descarga y un dispositivo de control eléctrico.
| Especificación |
Valor |
| El grosor |
1.0 a 3.0 mm |
| Ancho |
80 a 240 mm |
| Ventajas |
Material de almacenamiento más No hay golpes a la superficie del acero |
| Velocidad de alimentación |
Se aplican las siguientes medidas: |
| Potencia del motor de carga |
Cambio de corriente 15 KW |
| Potencia del motor del acumulador |
Cambio de corriente 15 kW |
| Diámetro de almacenamiento |
4.2 metros |

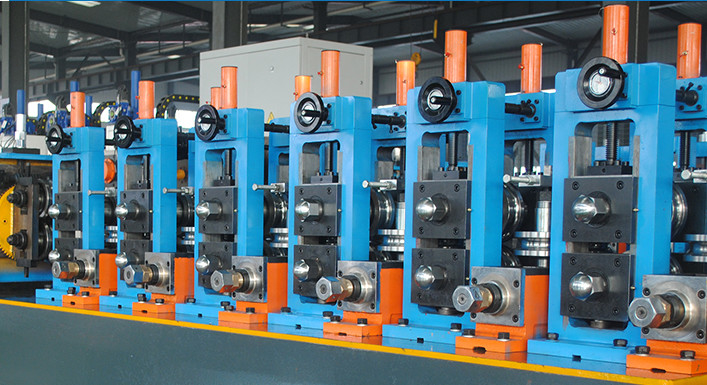

4. Máquina de moldear y dimensionar
PARTE 1: pieza de formación
La cinta de acero entra en el soporte de moldeo y luego en la parte de moldeo en una forma redonda.
| Características |
Descripción |
| Ajuste del rodillo horizontal |
Para arriba y para abajo ajustar la forma, el engranaje de gusano ajustar, y puede ajustar por separado |
| Rollo de nivelación |
El eje inferior está activo, fija el lado con la almohadilla de compensación |
| Parámetro técnico |
Valor |
| Cantidad de soportes horizontales |
6 |
| Diámetro del eje horizontal |
de una longitud igual o superior a 65 mm |
| Material del eje horizontal |
42Crmov |
| Velocidad de formación |
40 a 100 m/min |
| El motor |
Las emisiones de gases de efecto invernadero |
| Material del soporte de nivelación |
Soldadura de placas de acero |
| Cantidad de soportes verticales |
2 |
| Diámetro del eje vertical |
35 mm |
| Material del eje vertical |
40Cr |
| El soporte universal |
3 |
PARTE 2: Guía de las costuras de soldadura y soporte para rodillos de compresión, cortador de cuentas de soldadura
El rodillo de compresión es para apretar el borde del tubo que ha sido calentado a temperatura de soldadura, apretando rollos dando una cierta presión para lograr el propósito de soldadura.El cortador de cuentas de soldadura se utiliza para desechar la costura de soldadura y eliminar la aberración externa. Se compone de dos cortadores para su uso alternado. Si uno está dañado, el otro tomará el lugar para desechar. Los raspadores se pueden ajustar y tienen la función de elevación rápida por cámara.Hay dos rodillos de apoyo debajo del reposaporte del cuchillo, para soportar el sobregiro del raspado. y después del cortador de perlas con un soporte horizontal para el pulido.
| Componente |
Especificación |
| Cuchillo de chatarra |
2 juegos |
| Estructura del soporte para rodillos de compresión |
5 compresión en rodillo |
| Diámetro del eje del rodillo de compresión |
50 mm |
| Material del eje del rodillo de compresión |
40Cr |
PARTE 3: Unidad de refrigeración por agua
Material: soldadura de placas de acero
PARTE 4: Parte de dimensionamiento
El tubo redondo después de dimensionar la parte en el diámetro requerido y la forma
| Parámetro técnico |
Valor |
| Cantidad de soporte universal |
4 |
| Diámetro del eje horizontal |
de una longitud igual o superior a 65 mm |
| Material del eje horizontal |
42Crmov |
| El motor |
Motor de corriente continua de 90 kW |
| Material del soporte de nivelación |
Soldadura de placas de acero |
| Material del eje vertical |
40Cr |
| Cabeza de pavo |
2 conjuntos |
PARTE 5: Caja de engranajes
| Componente |
Especificación |
| Cantidad de cajas de engranajes |
13 |
| Material del cuerpo de la caja de engranajes |
Soldadura de placas de acero |
| Material del engranaje |
20CrMnTi |
| Dureza del engranaje |
HRC 58 a 62 |
| Material del eje de engranaje |
40 millones |
| Dureza del eje del engranaje |
HRC40 a 45 |
| Cantidad de caja de reducción |
2 |
5Sierra Fría
La sierra fría se utiliza para cortar con precisión todo tipo de tubo de marco automáticamente.Esta unidad tiene la ventaja de dimensiones precisas., y la maquinaria de transferencia mejor ventaja, por lo que la capacidad rápida y el procesamiento preciso, sin Burr es esta ventaja de la unidad.
| Especificación |
Valor |
| Tamaño del tubo cuadrado |
20x20-60x60 mm |
| Tamaño del tubo rectangular |
20x25-40x80 mm |
| El material |
No se pueden utilizar |
| Velocidad |
No más de 100 m/min. |
| Duración de corte |
Entre 6 y 12 m |
| Precisión |
± 3 mm |
| Motor de transmisión |
Servo motor de 15 kW (Yaskawa Japón) |
| Motor de alimentación |
4.4kw servomotor (Yaskawa Japón) |
| Motor de corte |
Motor de frecuencia variable de 11 kW |
6. 200 Kw soldador de alta frecuencia
- Tipo de refrigeración de agua a agua
- Todo en un modelo
- Tipo paralelo
