Molino de tuberías de alta frecuencia soldado automático personalizado HG60x60x3

Ampliación de imagen : Molino de tuberías de alta frecuencia soldado automático personalizado HG60x60x3

Datos del producto:

Lugar de origen:	Hebei
Nombre de la marca:	TengTian
Certificación:	CE, ISO9001, BV
Número de modelo:	HGF60

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	Negotiate
Detalles de empaquetado:	Embalaje impermeable y marinero de la exportación.
Tiempo de entrega:	60 días del trabajo
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	50 sistemas/año

Contacto

Descripción detallada del producto

Nombre del producto:	Molino de tuberías de alta frecuencia soldado automático personalizado HG60x60x3	espesor de la bobina:	1 a 3 mm
Ancho de la bobina:	80-240m m	Diámetro interno:	Se aplicarán las siguientes medidas:
Diámetro exterior:	Para las máquinas de la categoría M1	Velocidad:	100m/min máximo
Garantización:	Un año	El material:	HRC con poco carbono
palabras clave:	Molino de tubos soldados de alta frecuencia
Resaltar:	molino de tubo soldado con autógena de alta frecuencia de 60x60m m , molino de tubo soldado con autógena de alta frecuencia de 3m m , molino de tubo soldado con autógena de alta frecuencia modificado para requisitos particulares

Parámetros y especificaciones principales:

El material Especificaciones:

Conforme a la norma YB189-64
El material	Acero bajo en carbono y acero bajo en aleación para construcción
Propiedades mecánicas	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero
ancho de la banda	80 ̊240 mm
espesor de la tira	1.0 ¥3.0 mm
Identificación de las bobinas	Freno de la caja
O.D. de las bobinas	φ1800 mm
Peso de la bobina	≤ 3T

Especificación del tubo soldado

Tamaño del tubo cuadrado	19.1×19.1--50.8×50.8 mm
Tamaño del tubo rectangular	19.1 × 38.1-25.4 × 76.2 mm
espesor del tubo	1.0 a 3.0 mm
Largo del tubo de acabado	Entre 6 y 12 m
Precisión de la longitud de corte	± 2 mm
Velocidad de formación	40 a 100 m/min

Energía, agua y aire

El poder	Volumen de potencia de la línea	Aproximadamente 450 kW
El poder	Fuente de energía	Se aplicarán las siguientes medidas:
Agua de refrigeración de circulación	Flujo	20 T/h 30 T/h
Agua de refrigeración de circulación	Volumen del grupo	30 metros³
Aire comprimido	Flujo	5 metros³/min
Aire comprimido	Presión	5·11 kg/cm²

El taller requiere:

6 m de ancho, 70 m de largo, al menos 5 m de altura desde los rieles del techo hasta el suelo.

El artículo. Parámetros y especificaciones de cada máquina:

(1) Descargador de doble cono

El desenrollador es de estructura de mandrillas de doble expansión y voladizo, y contiene dos partes principales: el cuerpo principal y la base fija.El cuerpo principal está equipado con un sistema manual para satisfacer las necesidades de expansión., contracción y frenado de las mandrillas

OD de la bobina	φ1800 mm
Identificación de la bobina	Freno de la caja
Ancho de la banda	80 a 240 mm
espesor de la cinta	1.0 a 3.0 mm
Peso de la tira	El valor de las emisiones de CO2
Tipo de expansión	Manual
- ¿ Qué pasa?	Conducción neumática

(2) Cortador y soldador automáticos

La soldadora por cizallamiento es una unidad importante del equipo de la línea de tubería, y se utiliza principalmente para cortar la cabeza o el ensayo de la tira de acero no normal,y luego conectar el último ensayo de la tira de acero con la siguiente cabeza de la tira para asegurar que el procesamiento continúe.

Ancho de la banda	80 a 240 mm
El espesor de la soldadura	1.0 a 3.0 mm
Tipo de corte	el sistema hidráulico
Modo de soldadura	Automático
Presión neumática	0.5MPa
Ciclo de trabajo	Max.300 segundos

Acumulador en espiral

Esta máquina se utiliza entre la máquina de soldadura de cizallamiento y la máquina central (máquina de dimensionamiento de formación).La producción continua de la máquina principal (máquina de moldeado) se asegura dentro de un tiempo y se almacena suficiente acero de tira..
Esta máquina se compone principalmente de un marco de rodillos de guía de alimentación, un dispositivo de alimentación de abrazaderas, un conjunto de cuerpos de bucle, un dispositivo de descarga y un dispositivo de control eléctrico.
Dispositivo de alimentación: compuesto principalmente por un marco, un motor, un freno, un eje de accionamiento universal de un reductor, un rodillo de pinza y un sistema neumático de rodillo de guía.Cuando la alimentación debe detenerse, el freno Puede detener la rotación del motor y el rodillo de alimentación de la abrazadera, y la velocidad de rotación y la velocidad de alimentación del motor eléctrico pueden ajustarse por el dispositivo de control eléctrico.
Ensamblaje del cuerpo del bucle: se compone principalmente de motor, base de la máquina, rodillo circumferencial interno, rodillo de descarga central, rodillo de anillo exterior y rodillo de presión, etc.Puede almacenar la tira de acero enviado por el dispositivo de alimentación clip y puede ser desde el centro El rodillo de descarga se retira.
Dispositivo de descarga: consta de un soporte, un grupo de rodillos guía, un rodillo superior e inferior de salida y un dispositivo de medición de velocidad.Puede introducir horizontalmente la cinta de acero almacenada en el cuerpo del bucle en la unidad de formación y hacer el dispositivo.

El grosor	1.0 a 3.0 mm	Ancho	80 a 240 mm
Ventajas	Material de almacenamiento más No hay huelga para quitar la superficie de acero	Velocidad de alimentación	Se aplican las siguientes medidas:
Potencia del motor de carga	Cambio de corriente 15 KW	Potencia del motor del acumulador	Cambio de corriente 15 kW
Diámetro de almacenamiento	4.2 metros

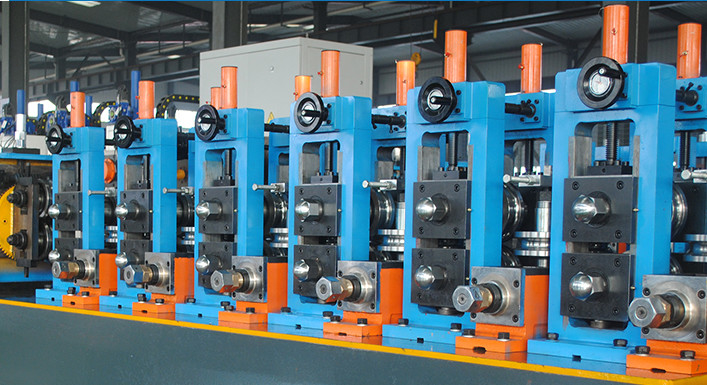

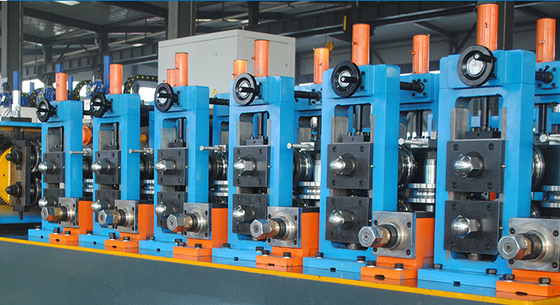

Máquina para moldear y dimensionar

La primera partePartes formadoras

La cinta de acero entra en el soporte de moldeo y luego en la parte de moldeo en una forma redonda.

Características	Regla horizontal hacia arriba y hacia abajo, ajuste del engranaje de gusano, y puede ajustarse por separado
	el eje inferior del rodillo de nivelación está activo
	lado fijo del eje de nivelación con almohadilla de compensación
Parámetros técnicos	Cantidad de soportes horizontales	6
	Diámetro del eje horizontal	de una longitud igual o superior a 65 mm
	Material del eje horizontal	42Crmov
	velocidad de formación	40 a 100 m/min
	motor	Las emisiones de gases de efecto invernadero
	material para el soporte de nivelación	soldadura de placas de acero
	cantidad de soporte vertical	2
	Diámetro del eje vertical	35 mm
	Material del eje vertical	40Cr
	El soporte universal	3

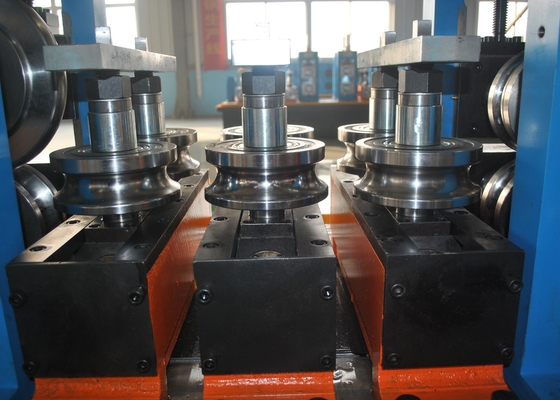

Parte 2.Guía de las costuras de soldadura y soporte para rodillos de compresión, cortador de cuentas de soldadura

El rollo de compresión consiste en apretar el borde del tubo que ha sido calentado a temperatura de soldadura, apretando rollos que dan una cierta presión para lograr el propósito de soldadura.

El cortador de cuentas de soldadura se utiliza para desechar la costura de soldadura y eliminar la aberración externa. Se compone de dos cortadores para usar alternativamente. Si uno está dañado, el otro tomará el lugar para desechar.Los raspadores se pueden ajustar y tienen la función de elevación rápida por cámaraHay dos rodillos de soporte debajo del soporte del cuchillo, para soportar la sobrecarga del raspado, y después del cortador de perlas con un soporte horizontal para el pulido.

Cuchillo de chatarra	2 juegos
Estructura del soporte para rodillos de compresión	5 compresión en rodillo
Diámetro del eje del rodillo de compresión	50 mm
Diámetro del eje del rodillo de compresión	40Cr

PARTE 3. ¿Qué es esto?Unidad de refrigeración por agua: material: soldadura de placas de acero

PARTE 4. Parte de dimensionamiento

El tubo redondo después de dimensionar la parte en el diámetro requerido y la forma

Parámetros técnicos

Cantidad de soporte universal	4
Diámetro del eje horizontal	de una longitud igual o superior a 65 mm
Material del eje horizontal	42Crmov
motor	Motor de corriente continua de 90 kW
material para el soporte de nivelación	soldadura de placas de acero
Material del eje vertical	40Cr
Cabeza de pavo	2 conjuntos

PARTE 5. caja de engranajes

Cantidad de cajas de engranajes	13
Material del cuerpo de la caja de engranajes	soldadura de placas de acero
Material del engranaje	20CrMnTi
Dureza del engranaje	HRC 58 a 62
Material del eje de engranaje	40 millones
Dureza del eje del engranaje	HRC40 a 45
Cantidad de caja de reducción	2

(5) Frío

La sierra fría se utiliza para cortar con precisión todo tipo de tubo de marco automáticamente.Esta unidad tiene la ventaja de dimensiones precisas., y la maquinaria de transferencia mejor ventaja, por lo que la capacidad rápida y el procesamiento preciso, sin Burr es esta ventaja de la unidad.
Tamaño del tubo cuadrado	20x20-60x60 mm
Tamaño del tubo rectangular:	20x25-40x80 mm
El material	¿Qué es eso?
Velocidad	No más de 100 m/min.
Duración de corte	Entre 6 y 12 m
Precisión	± 3 mm
Motor de transmisión	Servo motor de 15 kW (Yaskawa Japón)
Motor de alimentación	4.4kw servomotor (Yaskawa Japón)
Motor de corte	Motor de frecuencia variable de 11 kW.

(6) Soldadora de alta frecuencia de 200 kW

Molino de tuberías de alta frecuencia soldado automático personalizado HG60x60x3 3

Tipo de refrigeración de agua a agua
Todo en un modelo
Tipo paralelo
