- ¿ Qué?Resumen de las actividades

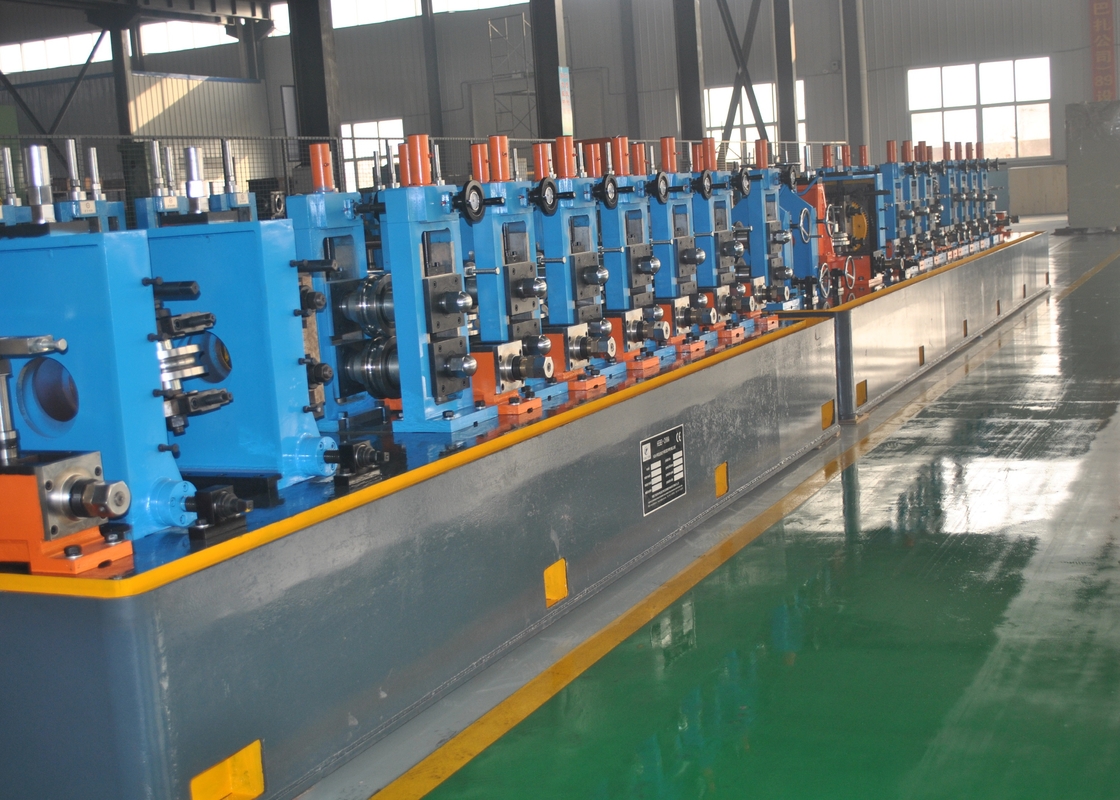

HG63x3 línea de producción de tubería soldada recta de alta frecuencia se utiliza para fabricar tubería de acero soldada de Φ25mm-Φ63mm con 1,5mm-3.0mm de espesor de pared, puede producir tubo perfilado 20X20-50X50mm,espesor 1Después de absorber tecnología avanzada de fabricación de tuberías tanto del extranjero como del país,Nuestra línea de producción diseñada de forma innovadora y cada unidad de la línea de producción no sólo es económica sino también práctica.
II. Las condiciones de trabajoLas condiciones básicas Las condiciones:
2.1Tubos de acero Especificación
| Pipa redonda: |
φ25·φ63 mm espesor: 1,5 a 3,0 mm |
| Pipa cuadrada: |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de los gases de efecto invernadero.1.5 - 3,0 mm |
2.2Las bandas acero
2.2.1 Ancho de las bandas de acero: 80 mm-200 mm espesor de las bandas de acero: 1,5 mm-3,0 mm
2.2.2 Acero bajo en carbono y acero bajo en aleación: δb≤500Mpa σs≤235MPa
2.2.3 bobina de banda de acero: diámetro interno: Φ550-610 mm (el comprador confirma finalmente)
2.2.4 Diámetro exterior: 1000 mm-1800 mm (confirmación final del comprador)
2.2.5 Peso de las bandas de acero: máximo 3,5 toneladas
2.3 Capacidad eléctrica instalada: aproximadamente 400 kW Fuente de alimentación: 380 V, 50 Hz (según el local)
2.4 Velocidad de moldeo: máximo 90 m/min.
P.S.: Diámetro máximo y grosor máximo no corresponden con la velocidad máxima
2.5 Tamaño de toda la línea: aprox. 60x6m
III. El Consejo EuropeoEl flujo técnico de la producción línea
Despliegue hacia arriba → Desenrollar → Corte de cabeza, cola → Banda Soldadura de cabeza y cola de acero → acumulador en espiral
→ Formación → Soldadura por inducción de alta frecuencia → Eliminación de la aberración externa → Tamaño → Cortado
→ Control y recogida → Pesado → Marcado → Acceso al almacén
- ¿Qué es esto?Composición de los equipos y parámetros principales de los Unidad:
- De tipo de uso común- El cono. Desenrollador
Este equipo tiene una sujeción hidráulica de doble cono. La cabeza de los conos de desenrollador sujetan la bobina de acero con la función de cilindro móvil de cono.Luego presionar el rodillo de la apertura del extremo se mueve hacia abajo para apretar la bobina de aceroEl cono de desenrollamiento girando, el peeler de apertura del extremo oscila hacia arriba y cerca de la bobina.
Diámetro interno de la cinta de acero:Φ 550-610 mm
Diámetro exterior de la cinta de acero:Φ max=1800mm Ancho de la cinta de acero: 80mm-200mm
espesor de las bandas de acero: 1,5 mm-3,0 mm
Peso máximo de las bandas de acero: 3,5 toneladas
2.El corte y Saldador
Función:
Se utiliza para cortar en paralelo la cola de la cinta de acero, que acaba de entrar en el acumulador, y la cabeza de la cinta que sale del desenrollador, y luego soldarlos juntos.
Estructura:
Cisa hidráulica y soldadura manual anchura de la tira de acero: 80 mm-200 mm espesor de la tira de acero: 1.5 mm-3.0 mm
3.El Sel piral Acumulador de energía
El acumulador en espiral se utiliza para recibir la cinta de acero discontinuamente desde el desenrollador y al mismo tiempo suministrar la cinta de acero a la unidad de formación continuamente.La capacidad de reserva puede ser controlada por paralelo en espiralLa diferencia de circunferencia del paralelo exterior e interior multiplicada por el número de paralelos es la capacidad de reserva.Hay guía rodillo soporte soporte y área de torsión en frente del acumulador espiralLa banda de acero se girará del estado horizontal al estado vertical. El soporte de rodillo de guía se compone de un marco de transporte y un soporte y dos rodillos de retirada del vehículo,los rollos de retirada del vehículo pueden cambiar la cinta de acero del estado horizontal al estado verticalEl rollo de retirada del vehículo es accionado por una máquina eléctrica, que y la unidad de accionamiento del acumulador es controlada por una mesa de operación.
ancho de acero: 80 mm-200 mm
espesor de las bandas de acero: 1,5 mm-3,0 mm
Duración de almacenamiento: 400-1000 mm
Velocidad máxima de salida: igual que la velocidad de toda la línea.
Estilo de trabajo: entrada exterior y salida interior
Diámetro:4.2m

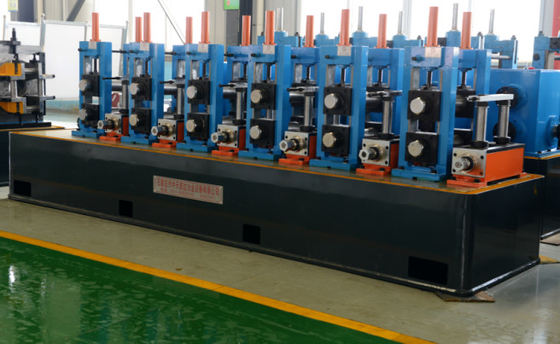

4.Molino de moldeo y dimensionamiento
Formación Sección:
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Sección de soldadura:
Estacionamiento para rodillos de guía; Estacionamiento para rodillos de compresión; Estación de raspado de soldadura; Estación de molienda; Refrigeración por agua
Sección de dimensiones:
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I.
Turcos Cabeza:2 juegos (4 tipos de rodillos)
Motor de corriente continua principal:Sección de formación: 75 kW 1 juego;
Sección de dimensionamiento: 75Kw 1 juego
El principal Reducción:2 conjuntos
Estructura y rendimiento principales del equipo
Conjunto de alimentación
Principalmente para el límite superior e inferior de la cinta de acero, fácil para la tira fuera del bucle suavemente en la máquina de moldeo, evitar la tira de balanceo hacia arriba y hacia abajo.
Se compone de un par de rodillos y un soporte izquierdo y derecho, el material del rodillo es Gr15, proceso de extinción de alta frecuencia.Dureza de extinción HRC58-62,el soporte izquierdo y derecho es la estructura de soldadura de placas de acero
Máquina de nivelamiento pasiva de cinco rollos
Principalmente para nivelar la tira de acero, para que la tira entre en la máquina sin problemas, evitar que la tira se balancee hacia arriba y hacia abajo
Utilizando la estructura de tipo de rodillo superior 2 inferior 3 de cinco rodillos, los dos rodillos anteriores pueden ajustarse solos, respectivamente, para controlar el espacio libre del rodillo superior e inferior, garantizar el efecto de nivelación,el material del rodillo de nivelación es Gr15, extinción de alta frecuencia, dureza de extinción HRC58-62
Soportes para rodillos horizontales
El marco de rodillo horizontal es el componente clave del molino de moldeo y dimensionamiento,por la tira en el bucle de la tubería y la garantía de la precisión del tamaño del tubo de acero se hace por él.De piezas de rodillos horizontales con estructura de pórtico, cambio de rodillo lateral
Diámetro del eje de rodillo horizontal es F65 mm; material es 40Cr; amortiguación de alta frecuencia.
El soporte de rodillo vertical es los componentes clave del molino de formación y dimensionamiento, ayuda principal de deformación horizontal del rodillo, evitar el rebote de la tira, absorber parte del borde del estiramiento de espera
El soporte de rodillo vertical adopta una sola función de ajuste de tornillo, en el cambio de rollo
Diámetro del eje de rodillo es F40mm, material es 40Cr, extinción de alta frecuencia.
Tratamiento de acondicionamiento después de la torsión en bruto, y luego para terminar la torsión, después de terminar la torsión apagado de alta frecuencia, dureza de apagado HRC45-55, molienda después de apagado de alta frecuencia,la rugosidad de la superficie es inferior a 0.8, el grado coaxial es menor que 0.02, el desprendimiento de la cara es inferior a 0.02
Estante de guía de costura de soldadura
El soporte de guía de costura de soldadura es principalmente el control del tamaño de la esquina de apertura y la dirección de la soldadura, la soldadura con precisión en el rodillo de extrusión, para garantizar la calidad de la soldadura,marco de rodillo guía puede ser más o menos 20 grados a lo largo de la rotación del eje del tubo, ajustar hacia arriba y hacia abajo, y alrededor.
Estante para rodillos de compresión
Squeeze Roll Stand es principalmente para la alta frecuencia de calefacción de la tubería de extrusión de billete en la tubería soldada, es una parte importante de la garantía de la calidad de la soldadura,la estructura del marco de rodillos de extrusión es la misma que la del rodillo vertical
Diámetro del eje del rodillo de compresión. es Ф45mm; material es 40Cr; amortiguación de alta frecuencia.
Tratamiento de acondicionamiento después de la torsión en bruto, y luego terminar la torsión, después de terminar la torsión, tratamiento de apagado de alta frecuencia, molienda después de apagado de alta frecuencia
Eliminar el dispositivo de burr externo
Se utiliza para desechar la costura de soldadura y eliminar la aberración externa. Se compone de dos cortadores para su uso alternado. Si uno está dañado, el otro tomará el lugar para desechar.Los raspadores se pueden ajustar y tienen la función de elevación rápida por cámaraHay dos rodillos de apoyo debajo del reposaporte del cuchillo, para soportar el sobregiro del raspado.
Refrigeración por agua
Se utiliza para enfriar el área de soldadura para garantizar que la tubería de acero se enderece con precisión.
Dispositivo para enderezar el material
Otro nombre es cabeza de turcos y declarado en la última parte de molino de dimensionamiento, se utiliza para tirar la tubería recta de forma gruesa.Se compone de dos conjuntos de cuatro rodillos de enderezamiento y la cabeza puede girar y ajustar a la derecha e izquierdaUtiliza un camino de tres puntos para una tubería de acero recta.
El conjunto del eje cardáneo
Se utiliza para conectar la caja de cambios y el soporte de rodadura horizontal, también conecta la caja de cambios principal y la caja de cambios de extensión.eje de transmisiónEs así.ventajosoPara el uso, mantenimiento, cambio y ajuste, también posee la función de protección de sobrecarga para el soporte horizontal.
Caja de cambios de reducción
La reducción de la unidad adopta una reducción de engranaje de arco de tornillo secundario. Cada reducción consiste en un par de engranajes de arco en espiral y dos en engranajes cilíndricos.bajo coste de mantenimiento y sustitución. material del engranaje esquivado:20CrMnTi
5. 200 Kw soldador de alta frecuencia
- Tipo de refrigeración de agua a agua
- Todo en un modelo
- Tipo paralelo
