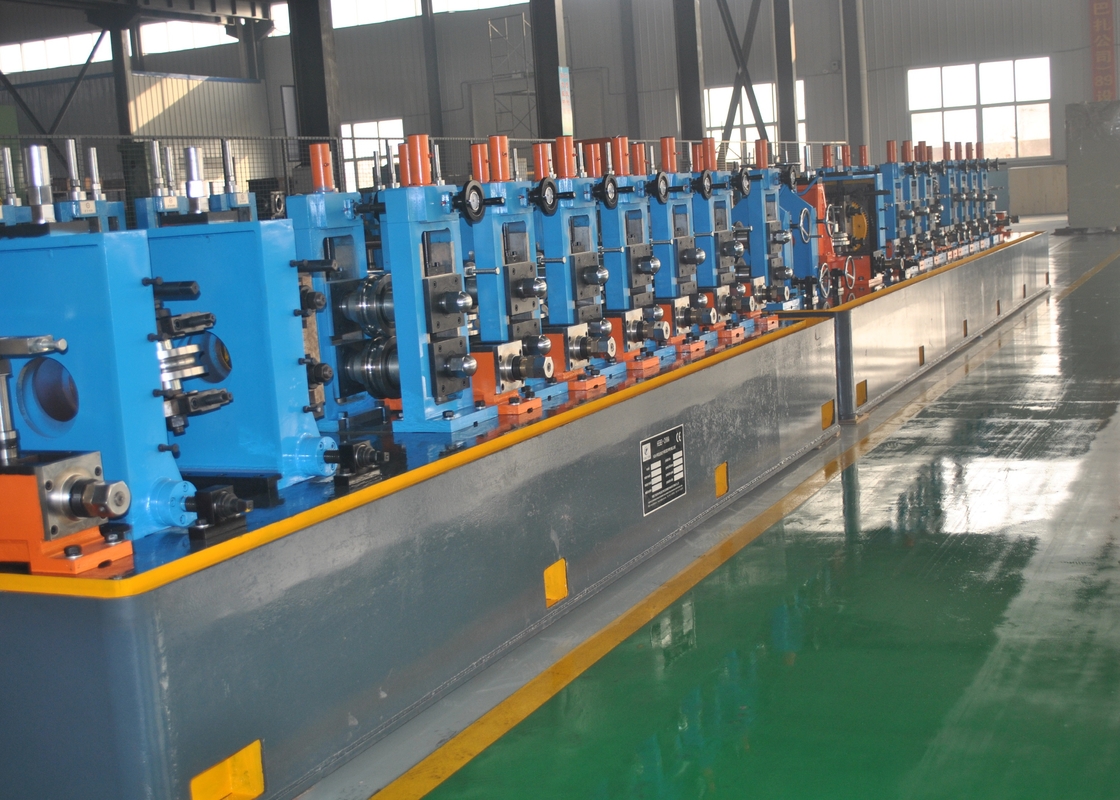

Molino de tuberías de alta frecuencia HG63x3.0mm para tubos de acero

La línea de producción de tubos soldados rectos de alta frecuencia HG63x3 fabrica tubos de acero soldados de Φ25mm-Φ63mm con un grosor de pared de 1.5mm-3.0mm, capaz de producir tubos perfilados de 20X20-50X50mm. Incorporando tecnología avanzada nacional e internacional para la fabricación de tubos, esta innovadora línea de producción ofrece soluciones económicas y prácticas.

• Desplácese hacia arriba
• Desenrollado
• Corte de cabeza y cola
• Soldadura a tope de cabeza y cola de la tira de acero
• Acumulador en espiral
• Formación
• Soldadura por inducción de alta frecuencia
• Eliminación de rebabas externas
• Dimensionamiento
• Corte
• Verificación y recogida
• Pesaje
• Marcado
• Acceso al almacén

• Conjunto de alimentación: Controla los límites superior e inferior de la tira de acero para un funcionamiento suave
• Enderezador pasivo de cinco rodillos: Nivelación de la tira de acero utilizando una estructura de rodillo superior 2/inferior 3
• Soporte de rodillo horizontal: Componente clave para la formación de la palanquilla de tubo con ejes de Φ65mm
• Soporte de rodillo vertical: Ajuste de un solo tornillo con ejes de Φ40mm
• Soporte guía de costura de soldadura: Controla la esquina de apertura y la dirección de la soldadura (ajuste de ±20°)
• Soporte de rodillo de compresión: Extrude la palanquilla de tubo con ejes de Φ45mm
• Dispositivo de eliminación de rebabas externas: Sistema de doble cortador para raspar la costura de soldadura
• Enfriamiento por agua: Combina la aspersión y el baño de agua para un enderezamiento preciso
• Dispositivo de enderezamiento aproximado: Dos juegos de enderezamiento de cuatro rodillos con método de tres puntos

Conjunto de eje cardán: Conecta la caja de cambios a los soportes de rodillos horizontales con función de protección contra sobrecargas.

Caja reductora: Reductor de engranajes de arco de tornillo secundario con material de engranaje cónico 20CrMnTi para mayor durabilidad.
