Molino de tuberías de alta frecuencia HG127 Hf Molino de tubos de baja frecuencia de baja aleación de acero de bajo carbono

La línea de producción de tuberías soldadas de alta frecuencia HG127 está diseñada para producir tuberías redondas soldadas de F40 ‰ 127 mm de diámetro y 1.5 ‰ 4.5 mm de espesor de pared, así como 40×40--100×100 mm de tuberías cuadradas con un grosor de 1.5-4.5 mm y tubos deformados del tamaño correspondiente. Adoptar el diseño de paso de rodillo, la línea de producción puede fabricar tubos de acero soldados con mecanizado de buena calidad y ensamblaje de alta precisión.

• Parámetros y especificaciones principales:

• El material Especificaciones:

Conforme a la norma YB189-64

Material: Acero bajo en carbono y acero bajo en aleación para construcción

Propiedades mecánicas: σb≤520Mpa,σs≤365Mpa

ancho de la banda: 160 ∼ 400 mm

espesor de la tira:1.5 ∙ 4.5 mm

径Diámetro interno de las bobinas:φ508φ610mm

Diámetro exterior de las bobinas:φ1500φ2000mm

Peso de la bobina: ≤ 10,0 T

• Especificación del tubo soldado

• Diámetro del tubo redondo: φ40 φ127 mm

Tamaño del tubo cuadrado: 40×40-100×100 mm

• espesor de las tuberías redondas:1.5 ∙ 4.5 mm

espesor del tubo cuadrado:1.5 a 4.5 mm

• Largo del tubo de acabado: 42 m
• Precisión de corte: ± 1,5 mm

• Velocidad de moldeo: 75X45 80m/min; 100X100 60m/min
• Energía, agua y aire

• El taller requiere:

6 m de ancho, 100 m de largo, al menos 5 m de altura desde los rieles del techo hasta el suelo.

• Proceso del producto:

Carga → Descarga → Cortado y soldadura → Acumulador en espiral horizontal → Formación, soldadura HF, desborde, enfriamiento, dimensionamiento, enderezamiento →serra de corte → Envasado → Almacenamiento

• Parámetros principales de cada unidad.

• doble cono HidráulicoDesenrollador

La desenrolladora es de estructura de un cono. Contiene dos partes principales: el cuerpo principal y la base fija. El cuerpo principal está equipado con sistema neumático para satisfacer las necesidades de expansión,contracción y frenado de las mandrillas.expansión hidráulica y conducción neumática

• máquina de nivelación de cabeza recta y pinza

Esta unidad se utiliza principalmente para conducir la nueva cabeza de acero de alimentación de la bobina a la unidad de aplanamiento y llevar la bobina al lugar de trabajo.

potencia del motor de cabeza recta: AC1.5KW

Presión de procesamiento:7Mpa

La unidad de nivelación con pinza de 2 rollos y nivelación de 5 rollos.

Diámetro del rodillo de pinza:Ф180mm

Diámetro del rodillo de nivelación:Ф120mm

motor de ajuste y nivelación:15kw

• máquinas de corte y soldadura automáticas

Las demás máquinas de soldadurase utiliza para cortar los extremos irregulares de las tiras y luego conectar las tiras mediante soldadura.

• acumulador horizontal

Esta unidad incluye principalmente el dispositivo de material de prensa y transporte, el conjunto del acumulador, la unidad de material de transporte, la unidad de control eléctrico.

Dispositivo de alimentación

El motor eléctrico, la unidad de freno, el eje de transmisión de energía en dirección de giro de la velocidad de reducción, el rollo de prensa y transporte, el sistema de aire a presión del rollo de guía, la unidad de velocidad inspeccionada;Puede suministrar la tira de acero al acumulador y las veces medias que transferirá la velocidad de transporte información al sistema de control eléctrico, cuando pedimos para detener el transporte de material a esta unidad, se detendrá el rodillo al motor eléctrico y pulsar& cargar material rodillo por el descanso,y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad llevar la velocidad del material.

El conjunto del marco del acumulador: incluye el motor eléctrico, el marco, el rodillo de círculo interno, el rodillo de círculo exterior y el rodillo de presión.Se puede utilizar para almacenar el material de la tira de acero de la unidad de prensa y de transporte y se podría extraer del centro de envío de material de rollo.

Dispositivo de material de salida: incluye marco, rollos de dirección de guía, rollos de salida de guía de lugar alto o bajo.Puede llevar la cinta de acero al sistema de forma y enviar la información de velocidad de material de transporte al dispositivo de control eléctrico.

Parámetros técnicos

Estilo de trabajo: círculo fijo

Diámetro:5.0M

ventaja:almacenamiento de más material, sin golpes a la superficie del acero

espesor de la bobina de acero:1.5 a 4,5 mm;

ancho: 160-400 mm

velocidad de marcha del material de transporte:Vmax=120m/min

Potencia del motor eléctrico directo de la prensa y de la carga: 30 kW

el motor eléctrico del bastidor del acumulador: 55 kW

• Molino de moldeo y dimensionamiento

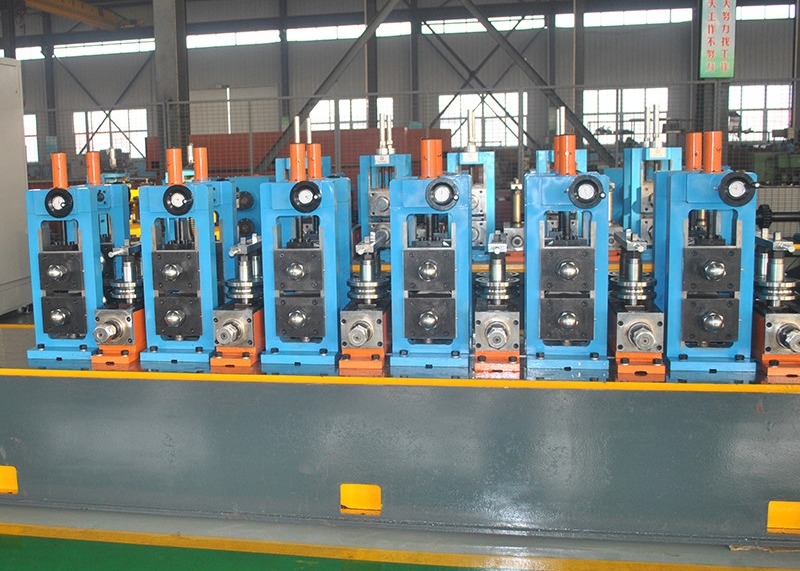

El molino de moldeo y tamaño adopta el principio de moldeo de tipo rodillo y la soldadura por inducción de alta frecuencia.La tira se alimenta en la máquina de moldeo por el dispositivo de alimentación en el molino y el rodillo de moldeo girar continuamente y presionar la tira en la forma requeridaDebido a la piel y el efecto afín, la corriente de alta frecuencia se concentra en la unión de soldadura que se calienta rápidamente y alcanza la temperatura de soldadura.

Velocidad de formación: 75X4580m/min; 100X10060m/min

Diámetro del tubo redondo de acabado: 40 a 127 mm

espesor del tubo redondo de acabado:1.5 a 4.5 mm

tamaño del tubo cuadrado de acabado: 40*40-100*100 mm

espesor del tubo de acabado cuadrado:1.5 a 4.5 mm

motor principal: 160 kW+160 kW de corriente continua

• sierra fría

Se utiliza para cortar con precisión la tubería a longitud automáticamente bajo la condición de que la tubería se entregue continuamente desde el molino a alta velocidad.

Diámetro del tubo redondo:Φ40-130 mm, espesor:1.2-5.0 mm, Q235 o por debajo del grado.

Motor de conducción22KW(15 SERVO(El nombre de la empresa)

Motor de alimentación:5.5KW 4.4 Servicio(El nombre de la empresa)

Motor de corte de cuchillas:22KW18.5 servicio(Hecho en China)

Tipo de alimentación:alimentación por servo de varias secciones,

velocidad máxima 60 m/min

herramienta de sujeción: grupo 3El artículo 2, apartado 1

Potencia limitada:el sistema hidráulico

Cadena de arrastre:acero

Cuchillo:Acero o aleación de alta velocidad,el día550 mm;

modelo de reductor de corte:150

longitud del bastidor:4.5 metros

demencia:56El número de los productos8El número de los productos4Las demás:

• Cuadro de tránsito

Después de cortar, el tubo de acabado se ejecuta en la mesa de transporte, a continuación, utilizar la unidad automática hacer en el escritorio de pila
