La línea de producción de tuberías soldadas de alta frecuencia HG32 está diseñada para producir tuberías soldadas de F16 ‰ 45 mm de diámetro y 0,7 ‰ 1.5 mm de espesor de pared, así como tuberías cuadradas y rectangulares y tuberías deformadas del tamaño correspondienteLa línea de producción puede fabricar tubos de acero soldados con un mecanizado de buena calidad y un ensamblaje de alta precisión.
De acuerdo con la guía de diseño para mejorar el carácter operativo y el medio ambiente y el carácter de seguridad y producción, reduciendo el costo del rodillo para garantizar una alta eficiencia,La línea de producción HG32 adopta el diseño de agujero de doble radio..
Parámetros y especificaciones principales:
1.El material Especificaciones:
Conforme a la norma YB189-64
Material: Acero bajo en carbono y acero bajo en aleación para construcción
- Propiedades mecánicas: σb≤ 520Mpa,σelNo más de 365 MPa
- Ancho de la banda: 50 ∼ 140 mm
- El espesor de la tira:0.7 ∙ 1.5 mm
- Diámetro interno de las bobinas:φ480·φ520 mm
Diámetro exterior de las bobinas:φ1000 φ1500 mm
Peso de la bobina: ≤ 2T
2Especificación de los tubos soldados:
(1) Diámetro del tubo redondo:φ16 φ45 mm
(2) espesor de pared de las tuberías:0.7 ∙ 1.5 mm
(3) longitud de corte fija: 49 m
(4) Precisión de corte de tuberías: 0 ‰ 3 mm
3Velocidad de formación: 30 ‰ 90 m/min.
4Energía, agua y aire
| 1 |
El poder |
Volumen de potencia de la línea |
Aproximadamente 250 kW |
| Fuente de energía |
415V/50Hz/3fasas |
| 2 |
Agua de refrigeración de circulación
|
Flujo |
15 T/h ̇20 T/h |
| Volumen del grupo |
20 metros3 |
| 3 |
Aire comprimido
|
Flujo |
5 metros3/min |
| Presión |
5 kg/cm2 |
1.Desenrollador
El desenrolladorLa estructura de los mandrines es de doble expansión y en voladizo, y contiene dos partes principales: el cuerpo principal y la base fija.El cuerpo principal está equipado con un sistema neumático para satisfacer las necesidades de expansión, contracción y frenado de las mandrillas.
Hay dos mandrillas en el cuerpo principal. Cada mandrilla consta de cuatro enlaces de barra que podrían moverse radialmente al mismo tiempo.Los enlaces de cuatro barras en dos grupos están montados en dos ejes respectivamenteCuando un mandril se desenrolla, el otro en el otro extremo se contrae para cargar una nueva bobina y sostenerla por expansión.que está equipado con un brazo de protección en el mandril para evitar que la bobina se afloje durante el desenrollamientoCuando se haya terminado el proceso de desenrollamiento del mandril en funcionamiento, bajar el eje del alfiler de posicionamiento y girar el mandril a 180° manualmente.Ahora la nueva bobina está en la posición de trabajoLos ciclos se repiten de esta manera.
| OD de la bobina |
F1000-1500 mm |
| Identificación de la bobina |
Φ480-520 mm |
| Ancho de la banda |
50 a 140 mm |
| espesor de la cinta |
0.7-1,5 mm |
| Peso de la tira |
Max2T |
| Tipo de expansión |
Mecánica de expansión |
| - ¿ Qué pasa? |
Conducción neumática |
2.Máquina de corte y soldadura
Máquina de corte y soldadurase utiliza para cortar los extremos irregulares de las tiras y luego conectar las tiras mediante soldadura.
| Ancho de la banda |
50 a 140 mm |
| El espesor de la soldadura |
0.7-1,5 mm |
| Tipo de corte |
Cisación manual |
| Modo de soldadura |
De forma manual |
| Presión neumática |
0.5MPa |
| Ciclo de trabajo |
Max.300 segundos |
3.Unidad de acumulador en espiral horizontal
Esta unidad incluye principalmente el dispositivo de material de prensa y transporte, el conjunto del acumulador, la unidad de material de transporte, la unidad de control eléctrico.
(1) Dispositivo de material de presión y carga:incluye principalmente el marco, el motor eléctrico, la unidad de freno, el eje de potencia de transferencia de dirección en círculo de la velocidad de reducción, el rodillo de presión y carga,Sistema de aire a presión del carrete de guía, unidad de velocidad inspeccionada; puede suministrar la cinta de acero al acumulador y las veces medias transferirá la información de velocidad de transporte al sistema de control eléctrico,Cuando exigimos detener llevar el material a esta unidad, se detendrá el rodillo al motor eléctrico y pulsará y transportará el material por el rollo de la pausa, y también podría ajustar la velocidad para transportar el motor eléctrico y la unidad transportar la velocidad del material.
(2) Conjunto del cuadro del acumulador: incluye el motor eléctrico, el cuadro, el rodillo del círculo interior, el rodillo del círculo exterior y el rodillo de presión.Se puede utilizar para almacenar el material de la tira de acero de la unidad de prensa y de transporte y se podría extraer del centro de envío de material de rollo.
(3) Dispositivo de material de salida: incluye marco, rodillos de dirección de guía, rodillo de salida de lugar alto o bajo.Puede llevar la cinta de acero al sistema de forma y enviar la información de velocidad de material de transporte al dispositivo de control eléctrico.
(4) Parámetros técnicos:
Estilo de trabajo:círculo de cambio
ventaja: más material de almacenamiento, no hay golpes a la superficie de acero.
espesor de la bobina de acero:0.7-1,5 mm
ancho: 50-140 mm
área de almacenamiento:3.0 m2
velocidad de marcha del material de transporte:Vmax=240m/min
Forma del pellizco: neumático 6Mpa
Potencia del motor eléctrico de la prensa y de la carga:11KW
el motor eléctrico del bastidor del acumulador:15KW

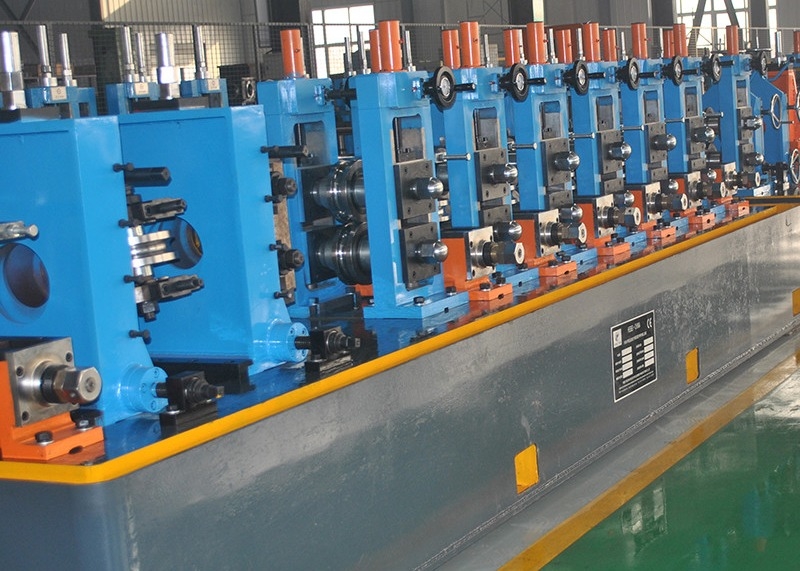

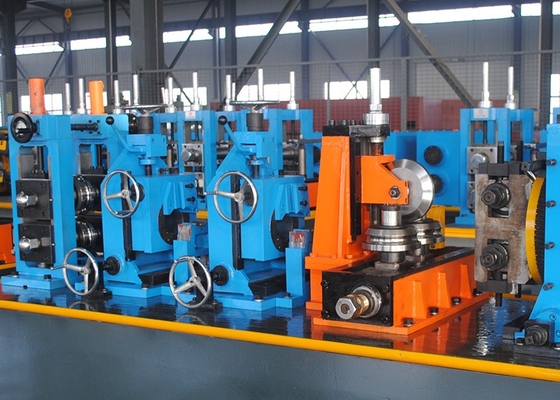

4.Molino de moldeo y dimensionamiento
El molino de moldeo y tamaño adopta el principio de moldeo de tipo rodillo y la soldadura por inducción de alta frecuencia.La tira se alimenta en la máquina de moldeo por el dispositivo de alimentación en el molino y el rodillo de moldeo girar continuamente y presionar la tira en la forma requeridaDebido a la piel y el efecto afín, la corriente de alta frecuencia se concentra en la unión de soldadura que se calienta rápidamente y alcanza la temperatura de soldadura.La costura del tubo se soldó bajo la presión de los rodillos de compresiónEl tubo soldado terminado con el tamaño requerido puede obtenerse después del enfriamiento, dimensionamiento y enderezamiento primario.
| Formando una sobredosis de tubo. |
En redondoΦ16mm φ45En el caso de los
Cuadrado 15x15mm-36x36mm
Las demás partes de los equipos de ensayo
|
| Formando el espesor de la pared de la tubería |
En redondo0.7-1.5En el caso de los
Cuadrado 0,7-1,0 mm
|
| Velocidad de formación |
Entre 30 y 90 m/min |
| Número de soportes de formación, horizontal |
8 |
| Número de soportes de formación, verticales |
8 |
| Número de soportes de dimensionamiento, horizontales |
6 |
| Número de soportes de calibración, vertical |
6 |
| Cabeza de turco |
1 conjunto
1 conjunto
|
| Diámetro del eje y material del soporte de rodadura horizontal |
Φ40 mm, material 40Cr |
| Diámetro del eje y material del soporte de rodadura vertical |
Φ25 mm, material 40Cr |
| Cortador de raspadoras de bur |
2 juegos 2 套 |
| Motor principal |
55 kW |
5.Máquina para cortar sierras
La máquina de corte de sierra se utiliza para cortar con precisión la tubería a la longitud automáticamente bajo la condición de que la tubería se entregue continuamente desde el molino a alta velocidad.
| Diámetro del tubo |
Para los vehículos de las categorías M1 y N2 |
| WT de las tuberías |
0.7-1,5 mm |
| Duración de corte fija |
4 ~ 12 m |
| Precisión de corte |
Las demás: |
| Motor de corte de cuchillas de sierra |
Acción de 7,5 kW |
| Motor de conducción del carro |
El valor de las emisiones de CO2 |
| Velocidad de corte |
No más de 90 m/min. |
6.Mesa de rodillo, banco y máquina de embalaje
Las tuberías terminadas corren a lo largo de la mesa de rodadura y se mueven automáticamente sobre el banco.
La máquina de embalaje simple contiene contenedor y equipo de alineación accionado neumáticamente.
El motor del banco de ruedas: 3 kW.
7.El rodillo:
El material: Cr12
