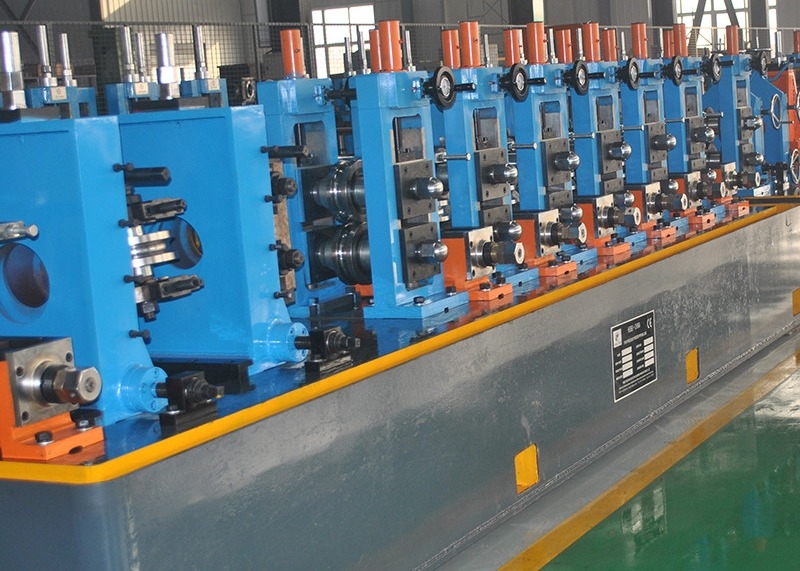

Línea de fabricación de tubos soldados de alta frecuencia 16-45mm 0.7-1.5mm 90m/min

La línea de producción de tubos soldados de alta frecuencia HG32 está diseñada para producir tubos soldados de Ф16～45 mm de diámetro y 0.7～1.5 mm de espesor de pared, así como tubos cuadrados, rectangulares y deformados de tamaños correspondientes. Con un diseño de paso de rodillos, esta línea de producción ofrece tubos de acero soldados con una excelente calidad de mecanizado y un montaje de alta precisión.

Diseñada con un diseño de orificio de doble radio, la línea de producción HG32 prioriza la eficiencia operativa, la mejora del entorno de trabajo, la seguridad y la reducción de los costos de los rodillos, manteniendo una alta productividad.

• Cumple con la norma YB189-64
• Material: Acero de bajo carbono y acero estructural de baja aleación
• Propiedades mecánicas: σb≤520Mpa, σs≤365MPa
• Ancho de la tira: 50～140 mm
• Espesor de la tira: 0.7～1.5 mm
• Diámetro interior de las bobinas: φ480～φ520 mm
• Diámetro exterior de las bobinas: φ1000～φ1500 mm
• Peso de la bobina: ≤2T

• Diámetro de la tubería redonda: φ16～φ45 mm
• Espesor de pared de las tuberías: 0.7～1.5 mm
• Longitud de corte fija: 4～9 m
• Precisión de corte de tubería: 0～3 mm

El desbobinador presenta una estructura de mandril de doble expansión y voladizo con sistema neumático para operaciones de expansión, contracción y frenado. Dos mandriles con enlaces de cuatro barras permiten un funcionamiento continuo alternando entre las posiciones de carga y desbobinado.

Esta unidad corta los extremos irregulares de la tira y conecta las tiras mediante soldadura.

Esta unidad incluye un dispositivo de prensado y transporte de material, un conjunto acumulador, una unidad de transporte de material y una unidad de control eléctrico para una manipulación eficiente del material.

Utilizando el conformado por rodillos y la soldadura por inducción de alta frecuencia, este molino da forma a las tiras en tuberías con dimensiones precisas mediante rotación continua y aplicación de presión.

Esta máquina corta con precisión las tuberías a la longitud durante la producción continua a alta velocidad.

Las tuberías terminadas se mueven a lo largo de la mesa de rodillos hasta el banco, donde se embalan automáticamente en forma de hexágono utilizando equipos de alineación accionados neumáticamente.

Motor del banco de rodillos: 3KW

Material: Cr12
