Planta de tubería soldada por alta frecuencia para tubos de 20-60 mm 90 m/min

Name: Planta de tubería soldada por alta frecuencia para tubos de 20-60 mm 90 m/min
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Hebei
Nombre de la marca:	TengTian
Certificación:	CE, ISO9001, BV
Número de modelo:	HG60

Información Detallada

Lugar de origen:

Hebei

Nombre de la marca:

TengTian

Certificación:

CE, ISO9001, BV

Número de modelo:

HG60

Product name:

High Frequency Welded Pipe Mill Ff Ffx Forming Style Cold Roll

Coil Thickness:

1.0-3.5mm

Coil Width:

60-190mm

Inner diameter:

φ480～φ520mm

Outer diameter:

φ1000～φ1800mm

speed:

max 90m/min

Warranty:

One year

Material:

Low carbon HRC

Keywords:

High Frequency Welded Pipe Mill

Resaltar:

High Light

Resaltar:

molino de tubo soldado con autógena de alta frecuencia de 60m m

molino de tubo soldado con autógena de alta frecuencia del FF

molino de tubo soldado con autógena de alta frecuencia de 60m m

Información Comercial

Cantidad de orden mínima:

1 SISTEMA

Precio:

$100000 to $1 million

Detalles de empaquetado:

Embalaje impermeable y marinero de la exportación.

Tiempo de entrega:

90 días del trabajo

Condiciones de pago:

L/C, T/T

Capacidad de la fuente:

50 sistemas/año

Descripción del Producto

Molino de tubería soldado de alta frecuencia FF FFX Forming Style Rollo frío

Especificaciones del producto

Atributo	Valor
Espesor de la bobina	1.0-3.5 mm
Ancho de la bobina	60-190 mm
Diámetro interno	φ480 ～ φ520 mm
Diámetro exterior	φ1000 ～ φ1800 mm
Velocidad	Máximo 90m/min
Garantía	Un año
Material	HRC bajo en carbono

Descripción del Producto

La línea de producción HG60 presenta un diseño de agujeros de doble radio, optimizado para mejorar las características operativas, la seguridad y la eficiencia de producción al tiempo que reduce los costos de los rodillos.

Especificaciones de material

Conforme al estándar YB189-64:

Material: acero bajo en carbono y acero construcional de baja aleación
Propiedades mecánicas: σb≤520mpa, σs≤365mpa
Ancho de tira: 60-190 mm
Grosor de la tira: 1.0-3.5 mm
Diámetro interno de las bobinas: φ480 ～ φ520 mm
Diámetro exterior de las bobinas: φ1000 ～ φ1800 mm
Peso de la bobina: ≤2.5t

Especificaciones de tubería soldadas

Tubería redonda φ20-φ60 mm, espesor 1.0-3.5 mm
Longitud de corte fija: 4-9m
Precisión de corte de tubería: 0-3 mm
Velocidad de formación: 90m/min

Suministro de energía, agua y aire

Artículo	Especificación
Volumen de potencia	Aprox. 200kW (380V/50Hz/3fases)
Agua de enfriamiento de circulación	Flujo: 15t/h ～ 20 t/h, volumen de la piscina: 20m³
Aire comprimido	Flujo: 5m³/min, presión: 3 ～ 5 kg/cm²

Requisitos del taller: 6 m de ancho, 80 m de largo, al menos 5 m de alto desde los rieles de techo hasta el suelo.

Proceso de producción

Carga de bobina → Descopilación → Corte y soldadura → Acumulador de espiral horizontal → Formación, soldadura por HF, desaceleración, enfriamiento, dimensionamiento, enderezado → EST sierra de corte en frío → Transmisión → Embalaje → Almacenamiento → Almacenamiento

Componentes clave

Uncoiler:

Double expansión y estructura de mandreles en voladizo
Sistema neumático para expandir, contratación y frenado
Dos mandos con enlaces de cuatro barras para el movimiento radial
OD de bobina: φ1000-1800 mm
ID de bobina: φ480-520 mm
Tipo de expansión: expandir mecánicamente
Break: conducción neumática

Corte y soldador automático:

Ancho de tira: 60-190 mm
Espesor de soldadura: 1.0-3.5 mm
Tipo de corte: cizalla automática
Modelo de soldadura: soldadura automática
Presión neumática: 0.5MPA
Ciclo de trabajo: Max. 300 segundos

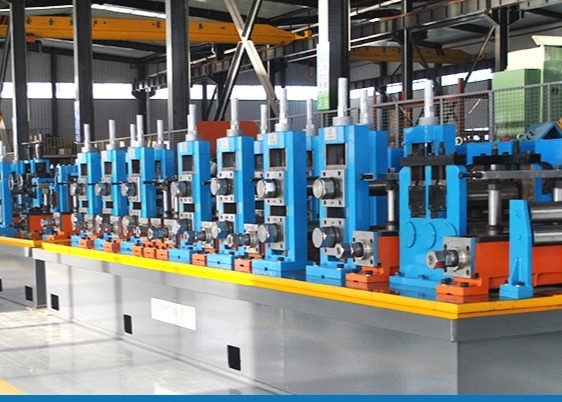

Formación y dimensionamiento:

Tubo de formación OD: tubería redonda φ20-φ60 mm
Grosor de la pared: 1.0-3.5 mm
Velocidad de formación: 90m/min
7 soportes de formación horizontales y 8 verticales
5 soportes horizontales y 5 de tamaño vertical
Motor principal: 75kw+90kw

Soldador de estado sólido de alta frecuencia de 200kw:

Potencia de salida: puchero ＞ 200kw
Frecuencia: 400 ~ 450kHz
Potencia nominal: 100kw
Fuente de alimentación: 380V/50Hz 380Hz
Corriente de línea: 220a
Inverter MOSFET: 60kW × 2
