Parámetros y especificaciones principales:
- El material Especificaciones:
Conforme a la norma YB189-64
Material: Acero bajo en carbono y acero bajo en aleación para construcción
Propiedades mecánicas: σb≤520Mpa,σs≤365Mpa
ancho de la banda: 160 ∼ 400 mm
espesor de la tira:1.5 ∙ 4.5 mm
Diámetro interno de las bobinas:φ508 φ610 mm
Diámetro exterior de las bobinas:φ1500φ2000mm
Peso de la bobina: ≤ 10,0 T
- Especificación del tubo soldado
Diámetro del tubo redondo: φ40 φ127 mm
Tamaño del tubo cuadrado: 40×40-100×100 mm
espesor de las tuberías redondas:1.5 ∙ 4.5 mm
espesor del tubo cuadrado:1.5 a 4.5 mm
Largo del tubo de acabado: 42 m
Precisión de corte: ± 1,5 mm
Velocidad de moldeo: 75X45 80m/min; 100X100 60m/min
Energía, agua y aire
| 1 |
El poder |
Volumen de potencia de la línea |
Aproximadamente 900 kW |
| Fuente de energía |
380V/60Hz/3fasas |
| 2 |
Agua de refrigeración de circulación
|
Flujo |
20 T/h 30 T/h |
| Volumen del grupo |
30 metros3 |
| 3 |
Aire comprimido
|
Flujo |
5 metros3/min |
| Presión |
5·11 kg/cm2 |
6 m de ancho, 100 m de largo, al menos 5 m de altura desde los rieles del techo hasta el suelo.
Carga → Descarga → Cortado y soldadura → Acumulador en espiral horizontal → Formación, soldadura HF, desborde, enfriamiento, dimensionamiento, enderezamiento →serra de corte → Envasado → Almacenamiento
- Parámetros principales de cada unidad.
- doble cono HidráulicoDesenrollador
La desenrolladora es de estructura de un cono. Contiene dos partes principales: el cuerpo principal y la base fija. El cuerpo principal está equipado con sistema neumático para satisfacer las necesidades de expansión,contracción y frenado de las mandrillas.expansión hidráulica y conducción neumática
| Diámetro de la bobina |
Φ1600-2000 mm |
| Diámetro interno de la bobina |
Φ508-610 mm |
| ancho de la banda |
160 a 400 mm |
| ancho de la banda |
1.5 a 4.5 mm |
| peso de las tiras |
Max. 7.0T |
| Tipo de extensión |
estructura de bloques deslizantes de ampliación hidráulica
|
| el descanso |
Accionamiento neumático, 2 piezas de rotura de disco
|
| material de mandril |
40Cr, HB220-260: el contenido de carbono en el carbono es de: |
| el centro más alto |
Las demás: |
- máquina de nivelación de cabeza recta y pinza
Esta unidad se utiliza principalmente para conducir la nueva cabeza de acero de alimentación de la bobina en la unidad de aplanamiento después de que la unidad de desenrollamiento lleve la bobina al lugar de trabajo.
potencia del motor de cabeza recta: AC1.5KW
Presión de procesamiento:7Mpa
La unidad de nivelación con pinza de 2 rollos y nivelación de 5 rollos.
Diámetro del rodillo de pinza:Ф180mm
Diámetro del rodillo de nivelación:Ф120mm
motor de ajuste y nivelación:15kw
- máquinas de corte y soldadura automáticas
Las demás máquinas de soldadurase utiliza para cortar los extremos irregulares de las tiras y luego conectar las tiras mediante soldadura.
| ancho de corte |
160 a 400 mm |
| espesor de soldadura |
1.5 a 4.5 mm |
| tipo de cizallamiento |
Cisación hidráulica |
| Modo de compresión |
el sistema hidráulico |
| modo de soldadura |
Saldadora TIG de CO2 |
| tipo de soldadura |
soldadura automática |
| Material de las cuchillas |
H13 |
| presión hidráulica |
10MPA |
| presión del aire |
0.5MPa |
| ciclo de trabajo |
Max.300 s |
Esta unidad incluye principalmente el dispositivo de material de prensa y transporte, el conjunto del acumulador, la unidad de material de transporte, la unidad de control eléctrico.
dispositivo de alimentación
El motor eléctrico, la unidad de freno, el eje de transmisión de energía en dirección de giro de la velocidad de reducción, el rollo de prensa y transporte, el sistema de aire a presión del rollo de guía, la unidad de velocidad inspeccionada;Puede suministrar la tira de acero al acumulador y las veces medias que transferirá la velocidad de transporte información al sistema de control eléctrico, cuando pedimos para detener el transporte de material a esta unidad, se detendrá el rodillo al motor eléctrico y pulsar& cargar material rodillo por el descanso,y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad llevar la velocidad del material.
(2) Conjunto del cuadro del acumulador: incluye el motor eléctrico, el cuadro, el rodillo del círculo interior, el rodillo del círculo exterior y el rodillo de presión.Se puede utilizar para almacenar el material de la tira de acero de la unidad de prensa y de transporte y se podría extraer del centro de envío de material de rollo.
Dispositivo de material de salida: incluye marco, rollos de dirección de guía, rollos de salida de guía de lugar alto o bajo.Puede llevar la cinta de acero al sistema de forma y enviar la información de velocidad de material de transporte al dispositivo de control eléctrico.
(4) Parámetros técnicos
estilo de trabajo: círculo fijo
Diámetro:5.0M
Ventaja: almacenamiento de más material, no hay golpes a la superficie del acero
espesor de la bobina de acero:1.5 a 4,5 mm;
ancho: 160-400 mm
velocidad de marcha del material de transporte:Vmax=120m/min
Potencia del motor eléctrico directo de la prensa y de la carga: 30 kW
el motor eléctrico del bastidor del acumulador: 55 kW

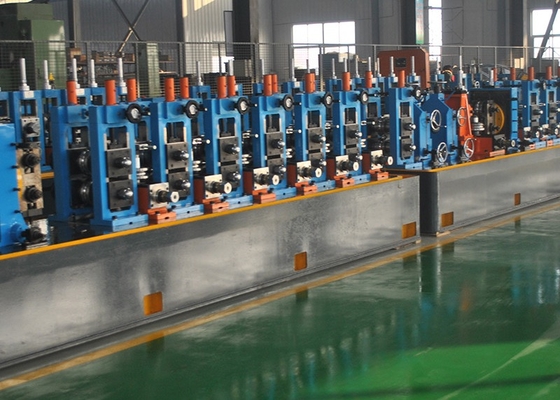

- Molino de moldeo y dimensionamiento
El molino de moldeo y tamaño adopta el principio de moldeo de tipo rodillo y la soldadura por inducción de alta frecuencia.La tira se alimenta en la máquina de moldeo por el dispositivo de alimentación en el molino y el rodillo de moldeo girar continuamente y presionar la tira en la forma requeridaDebido a la piel y el efecto afín, la corriente de alta frecuencia se concentra en la unión de soldadura que se calienta rápidamente y alcanza la temperatura de soldadura.
Velocidad de formación: 75X4580m/min; 100X10060m/min
Diámetro del tubo redondo de acabado: 40 a 127 mm
espesor del tubo redondo de acabado:1.5 a 4.5 mm
tamaño del tubo cuadrado de acabado: 40*40-100*100 mm
espesor del tubo de acabado cuadrado:1.5 a 4.5 mm
motor principal: 160 kW+160 kW de corriente continua
Parte formadora:
La tira de acero se enrolla a través del rodillo vertical de alimentación en el aplanador de cinco rollos, luego entra en el soporte de moldeo y en la parte de moldeo en una forma redonda.
Las demás máquinas de soldadura:

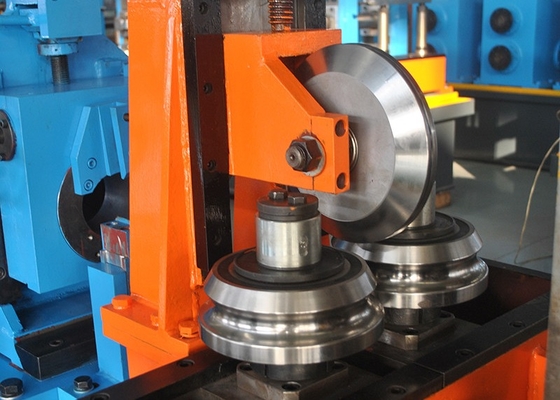

El rollo de compresión consiste en apretar el borde del tubo que ha sido calentado a temperatura de soldadura, apretando rollos que dan una cierta presión para lograr el propósito de soldadura.
El cortador de cuentas de soldadura se utiliza para desechar la costura de soldadura y eliminar la aberración externa. Se compone de dos cortadores para usar alternativamente. Si uno está dañado, el otro tomará el lugar para desechar.Los raspadores se pueden ajustar y tienen la función de elevación rápida por cámaraHay dos rodillos de soporte debajo del soporte del cuchillo, para soportar la sobrecarga del raspado, y después del cortador de perlas con un soporte horizontal para el pulido.
Unidad de refrigeración por agua:
Material: soldadura de placas de acero
Tubo de rebozo: plástico
Parte de dimensionamiento
El tubo redondo después de dimensionar la parte en el diámetro requerido y la forma
Se utiliza para cortar con precisión la tubería a longitud automáticamente bajo la condición de que la tubería se entregue continuamente desde el molino a alta velocidad.
Diámetro del tubo redondo:Φ40-130 mm, espesor:1.2-5.0 mm, Q235 o por debajo del grado.
Después de cortar, el tubo de acabado se ejecuta en la mesa de transporte, a continuación, utilizar la unidad automática hacer en el escritorio de pila
- Máquina de apilar automática
1 tecnología Proceso
Doble empotrado en una mesa de rodillos → apilador automático → carro de transporte lateral → encadenamiento manual
2,Composición del equipo y descripción de su función
Composición del equipo
|
- No, no lo sé.
|
Nombre
|
Cantidad
|
Nota
|
| 1 |
el rollo |
30 metros |
Alimentación eléctrica de dos vías
|
| 2 |
Mecanismo de recuento
|
1/conjunto |
|
| 3 |
Capa para enviar agencias
|
4/conjunto |
|
| 4 |
Cuerpo principal apilado
|
4/conjunto |
|
| 5 |
línea final |
1/conjunto |
|
| 6 |
Trolley de salida lateral
|
1/conjunto |
|
| 7 |
electrónica control sistema |
1/conjunto |
|
| 8 |
Sistema de compresión de aire
|
/ |
El usuario preparará un depósito de almacenamiento de gas de 2,5 metros cúbicos, el diámetro de la tubería de suministro de gas no será inferior a 1,5 pulgadas y la distancia del equipo no será superior a 3 metros.y la presión será de 0.5MP
|
