molino de tubos soldados de alta frecuencia

Fabricación de tubos de alta frecuencia soldados para tubos redondos cuadrados rectangulares

Name: Fabricación de tubos de alta frecuencia soldados para tubos redondos cuadrados rectangulares
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG127
Price: 50,000.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Hebei
Nombre de la marca:	TengTian
Certificación:	CE, ISO9001, BV
Número de modelo:	HG127

Información Detallada

Lugar de origen:

Hebei

Nombre de la marca:

TengTian

Certificación:

CE, ISO9001, BV

Número de modelo:

HG127

Nombre del producto:

Molino de tuberías de alta frecuencia soldado redondo cuadrado rectangular molino de tuberías de alt

espesor de la bobina:

1.5 ∙ 4.5 mm

Ancho de la bobina:

160 ∼ 400 mm

Diámetro interno:

Para las máquinas de la categoría M1

diámetro exterior:

Para las máquinas de la categoría M1

Velocidad:

La velocidad de la corriente de aire de la unidad de ensayo es igual a la velocidad de la corriente

Garantización:

Un año

Material:

HRC con poco carbono

Palabras clave:

Molino de tubería soldado de alta frecuencia

Resaltar:

High Light

Resaltar:

molino de tubo de alta frecuencia rectangular

molino de tubo de alta frecuencia de la soldadura de resistencia

molino de tubo soldado con autógena de alta frecuencia redondo

Información Comercial

Cantidad de orden mínima:

1 sistema

Precio:

$100000 to $1 million

Detalles de empaquetado:

Embalaje impermeable y marinero de la exportación.

Tiempo de entrega:

60 días del trabajo

Condiciones de pago:

L/C, T/T

Capacidad de la fuente:

50 sistemas/año

Descripción del Producto

Laminador de Tubos Soldados de Alta Frecuencia

Equipo profesional para la fabricación de tubos redondos, cuadrados y rectangulares mediante tecnología de soldadura por resistencia de alta frecuencia.

Especificaciones Clave

Atributo	Valor
Espesor de la Bobina	1.5～4.5mm
Ancho de la Bobina	160～400mm
Diámetro Interior	φ508～φ610mm
Diámetro Exterior	φ1500～φ2000mm
Velocidad de Producción	75X45—80m/min; 100X100—60m/min
Garantía	Un año
Material	HRC de bajo carbono

Especificaciones Técnicas

Especificaciones del Material

Cumple con el estándar YB189-64
Material: Acero de bajo carbono y acero estructural de baja aleación
Propiedades mecánicas: σb≤520Mpa, σs≤365MPa
Ancho de la tira: 160～400mm
Espesor de la tira: 1.5～4.5mm
Peso de la bobina: ≤10.0T

Especificaciones de los Tubos Soldados

Diámetro del tubo redondo: φ40～φ127mm
Tamaño del tubo cuadrado: 40×40-100×100mm
Espesor del tubo: 1.5～4.5mm
Longitud del tubo terminado: 4～12m
Precisión de corte: ±1.5mm

Suministro de Energía, Agua y Aire

Energía
Volumen de Energía	Aprox. 900KW
Fuente de Energía	380V/60Hz/3 fases
Agua de Enfriamiento por Circulación
Caudal	20T/h～30 T/h
Volumen del Depósito	30m³
Aire Comprimido
Caudal	5m³/min
Presión	5～11kg/cm²

Requisitos del Taller

6m de ancho, 100m de largo, con un espacio libre mínimo de 5m desde los rieles del techo hasta el suelo.

Proceso de Producción

Carga de la Bobina
Desenrolle
Corte y Soldadura
Acumulador Espiral Horizontal
Formación, soldadura HF, Desbarbado, Enfriamiento, Dimensionamiento, Enderezamiento
Sierra de corte
Embalaje
Almacenamiento

Componentes Clave

Desenrollador Hidráulico de Doble Cono

Diámetro exterior de la bobina	Φ1600-2000mm
Diámetro interior de la bobina	Φ508-610mm
Ancho de la tira	160-400mm
Espesor de la tira	1.5-4.5mm
Peso máximo de la tira	7.0T

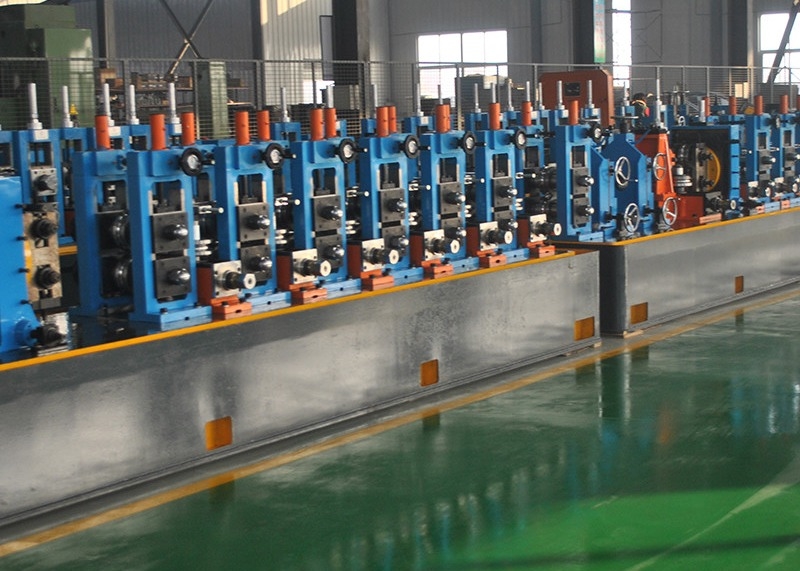

Laminador de Formación y Dimensionamiento

Velocidad de formación: 75X45--80m/min; 100X100--60m/min
Motor principal: CC 160KW+160KW
Unidad de enfriamiento por agua con soldadura de placa de acero y tubería de pulverización de plástico

Sierra Fría

Corta los tubos a la longitud de forma precisa y automática durante la producción continua a alta velocidad.
