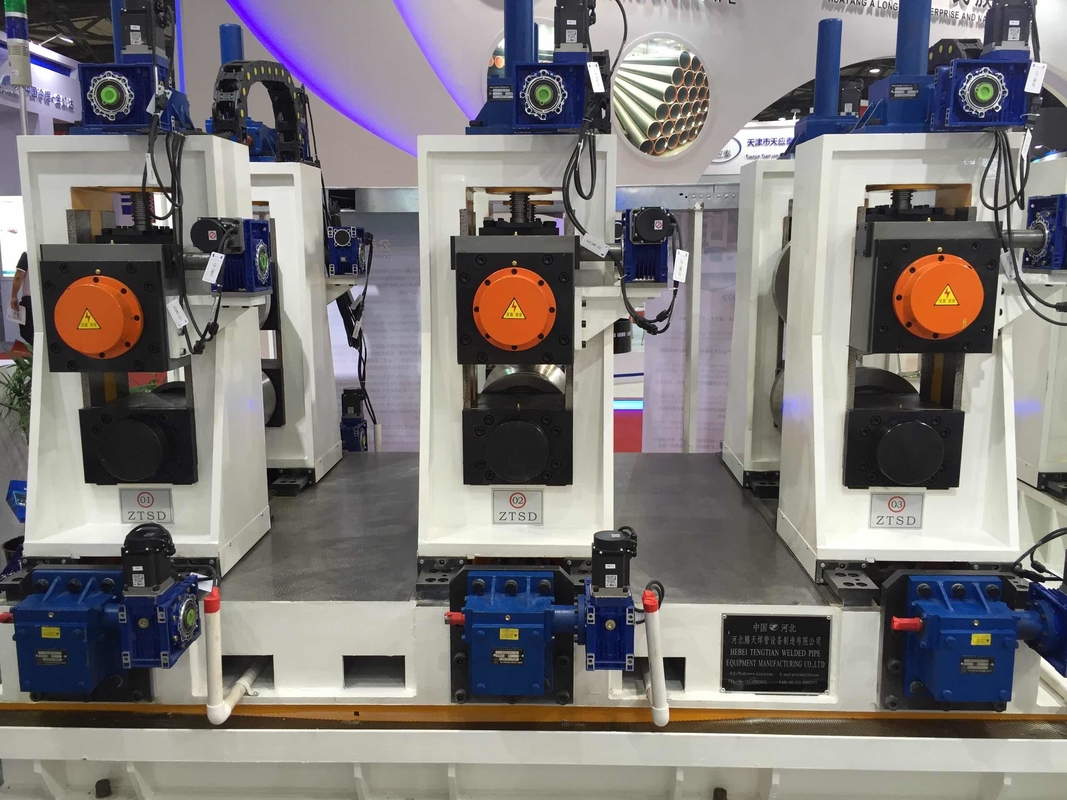

Control PLC tubo de carbono FFX molino de tubo cuadrado SS automático completo

Control PLC tubo de carbono FFX molino de tubo cuadrado SS automático completo

Descripción del equipo

Control PLC Molino de tuberías de acero al carbono, máquina de molino de tubos cuadrados SS totalmente automática
es el primeroFabricación de tuberías totalmente automáticamáquina en ChinaPara satisfacer los requisitos del mercado internacional, de acuerdo con nuestra empresa LW serie de la unidad combinada con la tecnología de formación FF, desarrollado el equipo de tubo automático cuadrado y rectangular.La máquina de fabricación de tuberías puede producir una cierta especificación de apertura de acero de flexión en fríoLa máquina de fabricación de acero se utiliza para escalar para cortar los tubos de acero, el nivel de incisión fuera, suave,sin agujero, escala con una alta precisión.

Las principales características del equipo de la máquina de tuberías

1.En un período muy corto de tiempo para terminar el ajuste del rodillo
2. producen las diferentes especificaciones del tubo, sólo necesitan ajustar
3.disminuir el número de trabajadores, reducir los costes laborales
4. mejorar la vida útil del equipo.
5- La máquina se puede reparar sola.

Las máquinas de fabricación de tuberías soldadas están compuestas por las siguientes partes:

1- Formación de piezas: Consta de siete bases horizontales, cuatro bases vacías, cuatro bases verticales y una base de alimentación.
2. piezas de soldadura: consta de soldadura de cinco rodillos de extrusión, dos marcos de raspador de cicatrices y un marco de estante de pulido
3. Piezas de afilado: consta de cuatro marcos de cuatro porta rodillos
4Parte de control eléctrico: controlada por control PLC de varios puntos

Proceso de producción

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Especificaciones:

Las materias primas:Acero bajo en carbono y acero de baja aleación para construcción,σb≤580Mpa σs≤380Mpa
Ancho de las bandas de acero:de una longitud superior o igual a 300 mm
espesor de las bandas de acero:3.0-12.7 mm
Diámetro interior de las bandas de acero:φ480-580 mm
Diámetro exterior de las bandas de acero:φ800-Las demás:
Peso de la bobina de acero (máximo):12 t
Materia prima en nombre del grado de acero:Q195-No se incluye,HCPS
Normas de calidad de la materia prima:: elPrincipalmente en las normas GB, piezas con JIS,El DIN
Espesor (max):5.0 mm,espesor de 1,5 mm
Principales especificaciones del producto
Tubo cuadrado 80×80?? 200×200 ((cualquier tamaño en este rango)
Rectangular 80 × 120-120×280 (cualquier tamaño en este rango), tubo rectangular todos adoptan el tipo de formación vertical
espesor de la pared:3.0-12.7 mm
Duración:4-12 metros
Dirección de alimentación de la unidad:izquierda o derecha (en el lado de la operación)
Elevación de la línea de rodadura:+Las demás:
Velocidad de formación:10-40 m/min.
Motor principal:Motor de conversión de frecuencia 22KW × 2 Tiempos de espera por pie
