Máquina de corte de acero inoxidable de trabajo pesado 90KW DC Motor Mill velocidad 100m / min
Introducción:
Debido a que el grosor de las tiras de bobina es proporcional a la capacidad de las líneas de corte de chapa, el grosor más grande de las bobinas maestras necesita los modelos más grandes de máquinas de corte de bobina.Podemos clasificar las líneas de corte en tres grupos de acuerdo con la diferencia de espesor, es decir, línea de corte de láminas delgadas, máquina de corte de bobinas de espesor medio y cortadora de bobinas metálicas de espesor.

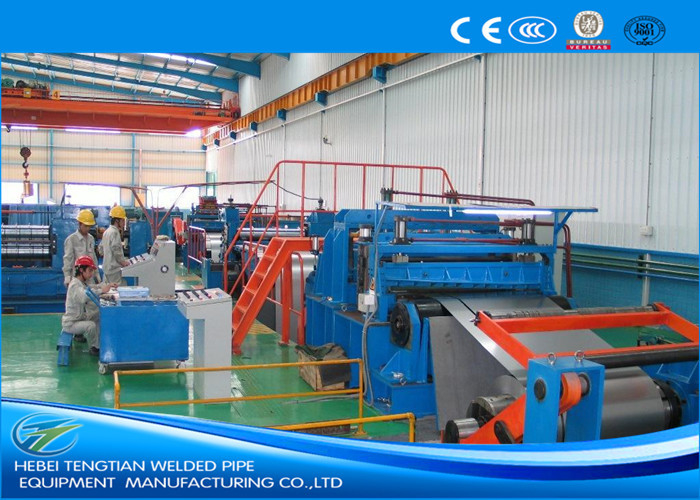

Esta línea de corte de láminas delgadas, también llamada cortadora de bobinas metálicas, es una especie de línea de producción para descomponer las bobinas maestras en bobinas más pequeñas de un ancho determinado.La línea de corte de láminas delgadas está compuesta por un carro de carga de bobinas, desenrollamiento de mandril único, alimentación y pala de extremo de bobina, alimentación de pinza de doble rodillo, nivelación de tres rodillos, corte de extremo, alineamiento de tiras, corte de disco, revuelo de chatarra, acumulador de agujeros,Pre-separador, tensión, retroceso, carril hacia abajo, control hidráulico y control eléctrico.
La línea de corte de láminas delgadas es adecuada para el espesor de la tira de bobina (0,2 ~ 1) mm, (0,3-2) mm, (0,3-3) mm y (0,4-4) mm; mientras que el ancho de la tira es variable: 600 mm. 1000 mm, 1250 mm, 1600 mm, 1800 mm y así sucesivamente.
Ventajas y características de nuestra máquina de corte de bobinas:
1. Cada línea de producción (línea de corte de láminas delgadas) está diseñada y hecha estrictamente de acuerdo con los requisitos del cliente.Asegurándose de que toda la bobina de metal sea compacta, suave, sólida y fácil de operar.
2Las bobinas delgadas difieren en el peso de la bobina, cuando el peso máximo de la bobina es pequeño, generalmente se adopta un desenrollador de mandril único (cantilever) para el cortador de bobinas metálicas; cuando el peso máximo de la bobina es de hasta 25 toneladas,es apropiado utilizar un desenrollador de mandril doble para la máquina de corte de bobina.
3El cliente suele necesitar tiras delgadas estrechas en alta precisión de corte. prestamos mucha atención al control de la línea central, control de precisión de los accesorios de corte, control de precisión de retroceso,etc. para asegurar la precisión de corte en el espesor delgado.
4Cuando se trata de acero inoxidable, acero galvanizado, bobinas de acero de color, tomamos medidas delicadas como rodillos de goma, placas de transmisión lisas para proteger la hoja de la superficie perfecta no lesionado.
5Tenemos una ventaja obvia en el diseño y producción de sistemas hidráulicos para esta línea de corte de láminas finas.
6Siempre elegimos buenos proveedores de piezas hidráulicas, motores, reductores de velocidad, piezas eléctricas.Nos gusta comprar esas piezas de acuerdo con los requisitos del cliente para el corte especial de bobina de metal.
7Controlamos estrictamente cada eslabón del proceso de producción, desde la compra de materiales, hasta la soldadura, mecanizado, endurecimiento y molienda, hasta el montaje, hasta la pintura.Podemos asegurarnos de una buena calidad de corte de bobina de metal.
8.Podemos suministrar la misma máquina de corte de bobina de calidad a precios más baratos porque somos buenos en la gestión de costos de producción.
9Generalmente adoptamos el motor de CC y el controlador de CC Eurotherm 590 debido a sus ventajas de funcionamiento estable y gran par.
10La seguridad del funcionamiento está garantizada por indicaciones claras en la línea de corte de láminas delgadas, dispositivos de seguridad tales como parada de emergencia, etc.
Proceso de trabajo:
Carga de bobina Descargador de mandril doble Alimentación con cabeza de bobina, prensado y palado Alimentación con pinza de doble rodillo five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control
Parámetro técnico principal
Material de las bobinas: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
espesor de la banda: (0,3-3) mm
Ancho máximo de la banda: 1600 mm
ID de la bobina: ≥Φ508mm
OD de la bobina: Φ1800 mm
Peso máximo de la bobina: 20000 kg
Motor de corte: motor de corriente continua de 75 kW
El eje de corte: Ф220 x 1650 mm
Cuchillos de disco en el eje de corte: ID220mm x OD330mm x 10mm, 6CrW2Si.
Disco de separación: ID85 x OD210mm x 6mm, 65Mn
La tensión es proporcionada por la tira que pasa a través de la lana de fricción que se envuelve alrededor de las placas de madera.
Bloque de recoller: Ф508 x 1700 mm
Motor de recoller: motor de corriente continua de 90 kW
Control eléctrico: gabinete del conductor Eurotherm 590 DC más paneles de control.
Velocidad de corte: máximo 100 m/min, ajustable.
Formulario de especificación de la máquina de corte de bobinas:
| Modelo |
El grosor |
Ancho |
Peso de la bobina |
Ancho de la hendidura terminada |
Velocidad máxima de corte |
| JY-1 x 600 |
0.2-1 mm |
100-600 mm |
Max 8T |
Min. 20 mm |
120 m/min. |
| JY-2 x 1300 |
0.3-2 mm |
300-1300 mm |
No más de 15T |
Min. 25 mm |
150 m/min. |
| JY-3 x 1600 |
0.3-3 mm |
Entre 500 y 1600 mm |
Max 20T |
Min 25 mm |
120 m/min. |
| JY-4 x 1600 |
0.4-4 mm |
Entre 500 y 1600 mm |
Max 30T |
Min 30 mm |
120 m/min. |
| Nota: Los datos en el formulario sólo como referencia de acuerdo con los rangos generales, siempre diseñamos y hacemos cada línea de acuerdo con los requisitos específicos de cada cliente,Así que cada cliente puede comprar su propia línea de bien contenido de nosotros. |
