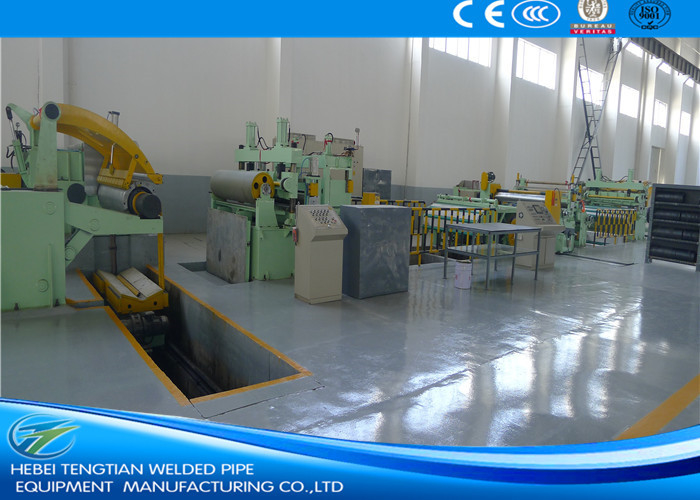

Acero de 25 tiras que raja las líneas 380V, cortadora de acero galvanizada de la bobina

Acero de 25 tiras que raja las líneas 380V, cortadora de acero galvanizada de la bobina
Acero de 25 tiras que raja las líneas 380V, cortadora de acero galvanizada de la bobina Acero de 25 tiras que raja las líneas 380V, cortadora de acero galvanizada de la bobina

Ampliación de imagen :  Acero de 25 tiras que raja las líneas 380V, cortadora de acero galvanizada de la bobina

Datos del producto:
Lugar de origen: Hebei
Nombre de la marca: Tengtian
Certificación: CE, ISO9001, BV
Número de modelo: ZJ- (0.3-2) ×1300mm
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiate
Detalles de empaquetado: Embalaje impermeable y marinero de la exportación.
Tiempo de entrega: 90 días del trabajo
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 20 sistemas/año
Descripción detallada del producto
Material: HRC, CRC, hoja de acero galvanizada tensión: 220/380/415/420/440V
Velocidad del molino: 150m/min máximo Garantía: 1 año
Material de placa: SKD11 Tolerancia de la anchura: +/-0.05MM
Control: PLC Servicio post-venta proporcionado: Dirige disponible para mantener la maquinaria en ultramar
Max. Slitting Strips: 25 tiras Peso de la bobina: 12 toneladas de máximo.
Alta luz:

Línea de corte longitudinal de la máquina

,

máquina que raja de la tira



Máquina que raja automática del acero de alta velocidad de la alta precisión de ZJ- (0.3-2) ×1300mm por completo


Introducción:
Porque el grueso de las tiras de la bobina está en proporción a la capacidad de la hoja que raja líneas, el grueso más grande de las bobinas principales necesita los modelos más grandes de las máquinas que rajan de la bobina. Generalmente, podemos clasificar rajar líneas en tres grupos según diferencia del grueso, es decir, hoja fina que raja la línea, la máquina que raja de la bobina gruesa media y la cortadora gruesa de la bobina del metal de la bobina.

Esta hoja fina que raja la línea, también llamada cortadora de la bobina del metal, es una clase de cadena de producción para analizar las bobinas principales en bobinas más pequeñas de una anchura particular. La hoja fina que raja la línea se compone del coche del bobina-cargamento, solo mandril que desenrolla, bobina-fin-alimentación y traspaleo, rodillo doble que pellizca la alimentación, tres-rodillo-nivelación, fin-corte, el tira-alinear, disco esquilando, vacilación del pedazo, acumulador del agujero, pre-separador, el tensir, retroceso, coche de la bobina abajo, control hidráulico, y control eléctrico.
La hoja fina que raja la línea es conveniente para el grueso de la tira de la bobina (0.2~1) milímetro, (0.3-2) milímetros, (0.3-3) milímetros y (0.4-4) milímetros; mientras que la anchura de la tira es cambiable: 600m m. 1000m m, 1250m m, 1600m m, 1800m m y así sucesivamente.



Ventajas y características de nuestra máquina que raja de la bobina:
1. Cada cadena de producción (hoja fina que raja la línea) se diseña y se hace estrictamente según requisitos de cliente. No sólo esto, nuestros ingenieros piensa cuidadosamente encima en los zapatos del cliente, asegurándose de la cortadora entera de la bobina del metal para ser compacto, liso, sólido y fácil de actuar.
las bobinas 2.Thin diferencian en peso de la bobina, cuando el peso máximo de la bobina es pequeño, uncoiler (voladizo) generalmente solo del mandril se adoptan para la cortadora de la bobina del metal; cuando el peso máximo de la bobina está hasta 25Tons, es apropiado utilizar el uncoiler doble del mandril para la máquina que raja de la bobina.
3. Del cliente tiras finas estrechas de la necesidad generalmente en la alta precisión que raja. Asistimos a mucha atención al control de la línea central, rajando control de la precisión de los accesorios, control de la precisión del retroceso, el etc para asegurarse de rajar la precisión en el grueso fino.
4. Cuando se refiere el acero inoxidable, acero galvanizado, las bobinas de acero coloreadas, tomamos medidas delicadas tales como rodillos de goma, lisos transmitimos las placas para proteger la superficie perfecta de la hoja no herida.
5. Tenemos ventaja obvia en diseño de sistemas hidráulico y producción para esto la hoja fina que raja la línea.
6. Elegimos siempre a los buenos proveedores de las piezas hidráulicas, motores, reductores de velocidad, piezas eléctricas. También, tenemos gusto de comprar esas piezas según los requisitos de cliente para la cortadora especial de la bobina del metal.
7. Controlamos estrictamente cada vínculo del proceso de producción, de la compra material, a la soldadura, a trabajar a máquina, al endurecimiento y al pulido, a la asamblea, a la pintura. Por lo tanto, podemos asegurarnos de la cortadora de la bobina del metal de la buena calidad.
8. Podemos suministrar la misma máquina que raja de la bobina de la calidad en precios más baratos porque somos buenos en la gestión del coste de producción.
9. El motor de CA o impulsión del motor de DC, cliente puede elegir libremente. Adoptamos generalmente el motor de DC y el conductor de Eurotherm 590 DC debido a sus ventajas del funcionamiento del establo y del esfuerzo de torsión grande.
10. La operación de la seguridad es asegurada por indicaciones claras en la hoja fina que raja la línea, los dispositivos de seguridad tales como parada de emergencia, el etc.

Proceso de trabajo:
Bobina-cargamento — uncoiler del Doble-mandril — Bobina-cabeza-alimentación, prensa y traspalando — pellizco que alimenta, nivelación del Doble-rodillo del cinco-rodillo — el Fin-corte — agujeree el acumulador (1) — — corte del disco — Pre-separador/tensor de vacilación del pedazo Tira-que alinean — agujeree el acumulador (2) —/longitud-midiendo el rodillo — retroceso/prensa y separador de bobinas — Bobina-descarga — control hidráulico — de control eléctrico



Parámetro técnico principal
Material de bobinas: acero de carbono, acero inoxidable, placa galvanizada, placa de acero coloreada
Grueso de la tira: (0.3-2) milímetros
Anchura de Max. Strip: 1300m m
Diámetro interno de bobinas: ≥Φ508mm
Diámetro externo de bobinas: Φ1800mm
Peso de Max. Coil: 15000Kg
Motor de la cortadora: motor de 75KW DC
Eje de la cortadora: Ф205 x 1400m m
Cuchillos de disco en el eje de la cortadora: ID205mm x OD310mm x 10m m, 6CrW2Si (H13, SKD-11).
Separación del disco: ID75 x OD180mm x 6m m, 65Mn
El tensir proporcionado por la tira que pasa a través de las lanas friccionales sentidas de embalaje alrededor de las placas de madera.
Bloque de Recoiler: Ф508 x 1400m m
Motor de Recoiler: motor de 110KW DC
Control eléctrico: Gabinete del conductor de Eurotherm 590 DC más los paneles de control.
Rajar velocidad: 100m/min máximo, ajustable.


Forma de la especificación de máquina que raja de la bobina:

Modelo Grueso Anchura Peso de la bobina Anchura acabada de la raja Velocidad que raja máxima
JY-1 x 600 0.2-1m m 100-600m m 8T máximo Min. 20m m 120m/min
JY-2 x 1300 0.3-2m m 300-1300m m 15T máximo Min. 25m m 150m/min
JY-3 x 1600 0.3-3m m 500-1600m m 20T máximo Minuto 25m m 120m/min
JY-4 x 1600 0.4-4m m 500-1600m m 30T máximo Minuto 30m m 120m/min
Nota: Los datos en la forma apenas como referencia según gamas generales, diseñamos y hacemos siempre cada línea según los requisitos específicos de cada cliente, así que cada cliente puede comprar su propia línea del bien-contenido de nosotros.

























Rajar la línea máquina es se modifique para requisitos particulares generalmente según los requisitos de cliente, mientras usted proporcione parámetros y los requisitos para nosotros, y entonces diseñamos para usted un esquema conveniente del equipo de la maquinaria.
