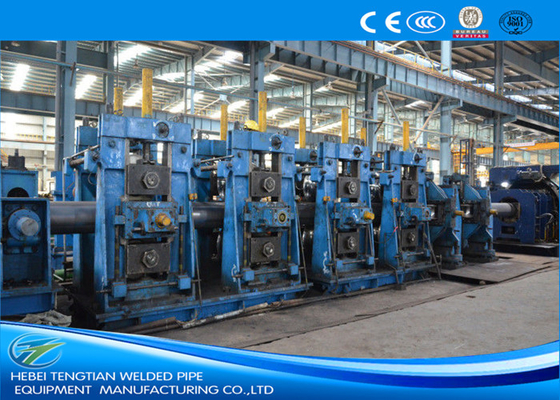

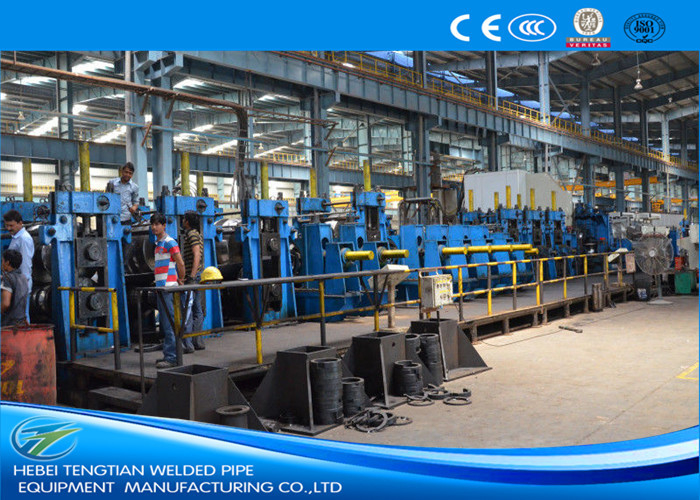

ERW254 máquina de fabricación de tuberías ERW de alta precisión
Esta línea se utiliza para fabricar tubos de acero soldados de Φ89mm-Φ254mm con 3,0mm-10,0mm de espesor de pared, puede producir tubos cuadrados 80*80 - 200*200mm.
Después de absorber la tecnología avanzada de fabricación de tuberías tanto del extranjero como del país,Nuestra línea de producción diseñada de forma innovadora y cada unidad de la línea de producción no sólo es económica sino también práctica.
Breve introducción del molino de tubos ERW y del molino de tuberías
- El molino de tubos y molino de tuberías ERW es una serie de máquinas que construyen tubos y tuberías de costura de soldadura longitudinal con tiras de acero de cierto ancho.
- Comienza por desenrollar y aplanar las bobinas de acero cortadas en tiras de acero.
- Las tiras de acero aplanadas se introducirán en la máquina de moldeado y el rodillo en la máquina rodará la tira hasta formar una tubería redonda.
- Las tiras laminadas se enviarán a continuación a la caja de soldadura donde el tubo se soldará con una soldadora de estado sólido de alta frecuencia.
- Los tubos soldados se formarán a la forma o tamaño esperado en una máquina de dimensionamiento.
Ventaja del producto:
- Alta precisión
entre saltos de rodillos de nivel 0.01, entre el marco y el espacio libre del deslizamiento ≤ 0.02, grado vertical del marco ≤0.05, cada grado paralelo del marco ≤ 0.1Diámetro y error de redondez del tubo de acero ≤ 0.08 - Usar la tecnología japonesa para hacer que los clientes extranjeros que necesitan el requisito de alta precisión
- Planificable uso del engranaje de gusano y ajuste de gusano, la precisión de ajuste es alta, energía con precisión
- La cicatriz de raspado se puede ajustar ajuste 3D, raspador puede a lo largo del círculo de acero ± 20 ° de rotación.
- Redondo se convierte en cuadrado es la cabeza turca empuje cuadrado, puede reducir el peso del molde, formando estable, uniforme ángulo R.
- Nivel hasta el eje de aumento del bloque de amortiguación de nylon, reducir el impacto al eje y rodamiento.
Proceso de producción
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Especificaciones:
1. Materia prima
| 1 | Aplicación de los materiales | Las demás bandas de acero laminadas en caliente o en frío |
| 2 | Calidad del material | Acero bajo en carbono, baja aleación: δs≤345Mpa |
| 3 | Identificación de las tiras de acero | Se aplicarán las siguientes medidas: |
| 4 | OD de las tiras de acero | Para los vehículos de las categorías M1, M2 y M3 |
| 5 | Peso de la bobina | Max.1500 kg |
2. Rango de producción:
| Pipa redonda | de una longitud igual o superior a 20 mm | espesor: 2,0 a 10,0 mm |
| Pipa cuadrada | 80*80 - 200*200 mm | espesor: 2,0 a 10,0 mm |
| Pipa rectangular | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | espesor: 2,0 a 10,0 mm |
3- ¿ Qué es eso?GGP600Kw Soldador de alta frecuencia en estado sólido
4Velocidad de línea:No más de 50 m/min.
5. longitud del tubo: 4-12m
6Precisión de corte:± 3 mm
7Capacidad eléctrica instalada:Aproximadamente 1200 kW
8Tamaño de toda la línea:alrededor de 100x10m
Como fabricante y proveedor de máquinas de fabricación de tubos certificados CE e ISO9001: 2008 en China, basados en nuestra alta calidad, rendimiento confiable y larga vida útil, nuestras máquinas exportadas a Turquía, Egipto,- ¿Qué es eso?, Kazajstán, Uzbekistán, Tayikistán, Siria, Irán, Irak, México, Sri Lanka, Pakistán, Tailandia, Vietnam y otros más de 30 países.Máquina de fabricación de tuberías de acero con baja emisión de carbono ERW Forma de tubería rectangularLínea de molienda de tuberías de acero con baja aleación ERW
