Fabricación de tubos de alta frecuencia soldados para tubos redondos cuadrados rectangulares

Máquina laminadora de tubos ERW219*8mm ERW de alta precisión, máx. 8 pulgadas

La línea de producción de tubos soldados rectos de alta frecuencia ERW219 se utiliza para fabricar tubos de acero soldados de Φ89mm-Φ219mm con un grosor de pared de 2.0mm-8.0mm, capaz de producir tubos perfilados dentro de los límites de procesamiento de tubos redondos. Nuestro diseño innovador combina tecnología avanzada de fabricación de tubos de fuentes nacionales e internacionales, lo que resulta en una línea de producción económica pero práctica.

La línea de producción de tubos soldados de 89 mm está diseñada para producir tubos soldados de 32 mm-89 mm de DE y 1 mm-4.5 mm de grosor de pared, así como tubos cuadrados y rectangulares correspondientes.

• Especificación de los tubos: DE del tubo: 32 mm-89 mm | Grosor: 1 mm-4.5 mm
• Tubo cuadrado: 25 mm×25 mm a 70 mm×70 mm | Grosor: 1 mm-3.0 mm
• Longitud: 6-12 m | Tolerancia de longitud: ±3 mm
• Materia prima: Bobina de acero al carbono (GB Q195-Q345), bobina de acero aleado, API 5L X42-X80
• Laminador de tubos: Velocidad de producción: 20-60 m/min | Dirección: De izquierda a derecha o de derecha a izquierda desde el lado del operador

Desenrrollado → Cizallado y soldadura a tope → Enjaulado (Acumulación) → Formación → Soldadura HF → Eliminación y cordón exterior → Enfriamiento → Dimensionamiento → Corte → Transporte → Descarga → Embalaje → Almacenamiento

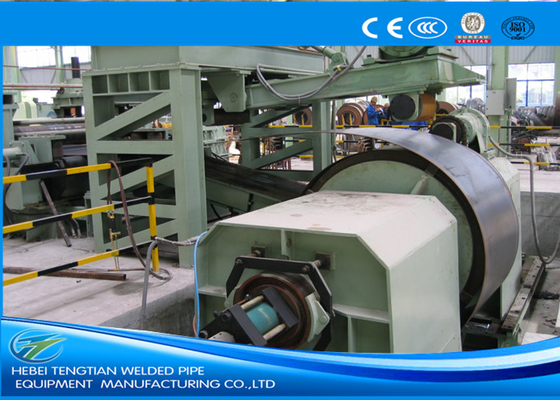

1. Desenrrollador mecánico de doble carrete
2. Cizalla y soldadora a tope
3. Bucle de jaula (acumulador)

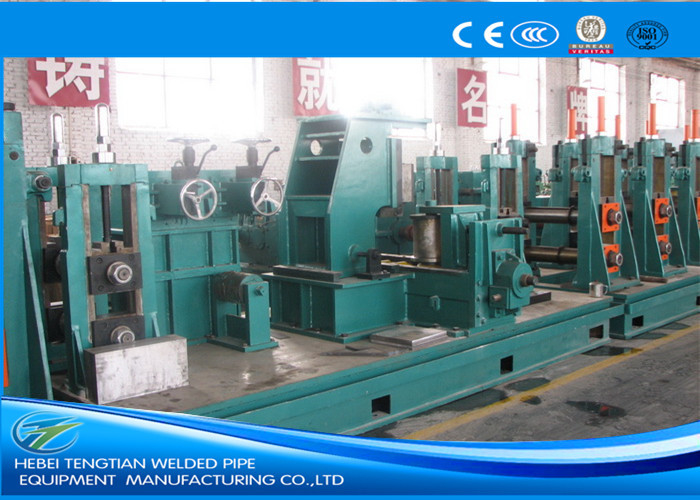

4. Laminador de tubos
5. Soldador H.F. de estado sólido
6. Sierra voladora NC
7. Rodillo de salida
8. Rodillos
