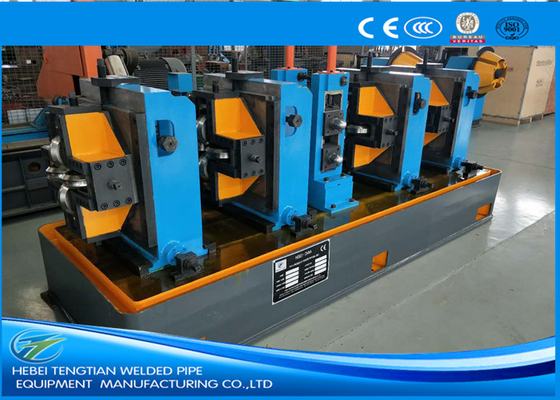

Máquina de Tubos de Acero de Bobina Laminada en Frío de la Soldadura de Alta Frecuencia
Especificaciones del Producto
| Atributo |
Valor |
| Ajuste |
Engranaje de tornillo sin fin |
| Velocidad de funcionamiento |
Máx. 120 m/min |
| Forma del tubo |
Redondo, Cuadrado y Rectangular |
| Diámetro del tubo |
16 - 50.8 mm |
| Grosor máximo para tubo cuadrado |
0.6-2.0 mm |
| Tipo de soldadura |
Soldadura de alta frecuencia |
| Sierra de corte |
Corte con sierra de fricción |
| Grosor máximo para tubo redondo |
0.6-3.0 mm |

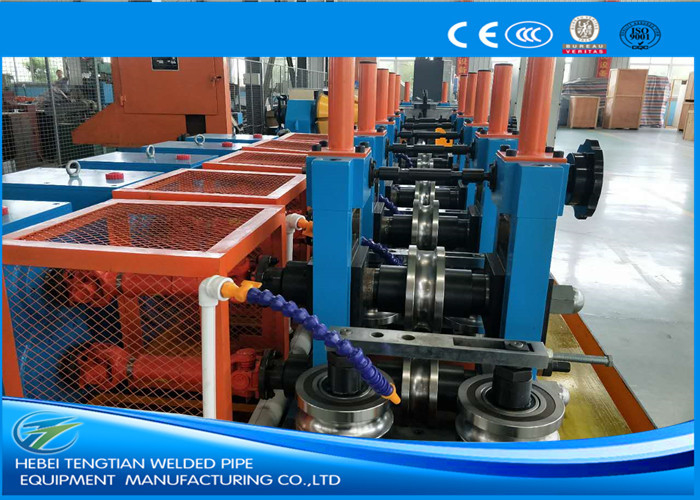

Línea de fabricación de tubos ERW HG50 de alta velocidad y alta precisión
Esta línea de fabricación de tubos ERW de alta velocidad produce tubos con diámetros de 16-50.8 mm y un grosor máximo de 3 mm, ampliamente utilizada para materiales de construcción, sistemas de drenaje, tuberías de suministro de energía y varios perfiles, incluyendo aplicaciones de construcción, decoración, extrusión y doblado en frío.
Ventajas clave
- Alta precisión:Saltos de rodillos de nivel 0.01, holgura de marco/deslizamiento ≤0.02, grado vertical del marco ≤0.05, grado paralelo del marco ≤0.1, error de diámetro/redondez del tubo ≤0.08
- Incorpora tecnología japonesa para requisitos de alta precisión
- Ajuste de engranaje de tornillo sin fin programable con alta precisión y eficiencia energética
- Raspador ajustable en 3D con capacidad de rotación de ±20°
- El sistema cuadrado de empuje de cabezal turco reduce el peso del molde a la vez que garantiza una formación estable y ángulos R uniformes
- Los bloques de amortiguación de nailon en los ejes de nivelación reducen el impacto en los ejes y los cojinetes
Proceso de producción
- Desenrollado
- Desenrollado
- Aplanamiento
- Corte de extremo y soldadura a tope
- Acumulador
- Formación
- Soldadura por inducción de alta frecuencia
- Eliminación de rebabas externas
- Enfriamiento
- Dimensionamiento
- Corte
- Verificación y recogida
- Acceso al almacén
Especificaciones técnicas
Materia prima:HRC, CRC, Bobina galvanizada
Rango de producción:Tubo redondo: 16 - 50.8 mm; Grosor: 0.6-3.0 mm
Tubo cuadrado: 12*12 - 40*40 mm; Grosor: 0.6-2.0 mm
Soldador de alta frecuencia:Soldador de alta frecuencia de estado sólido GGP200Kw
Velocidad de línea:Máx. 120 m/min
Longitud del tubo:4-12m
Precisión de corte:±3mm
Capacidad total de instalación:400Kw
Como fabricante y proveedor de máquinas para la fabricación de tubos certificado por CE e ISO9001:2008 en China, nuestras máquinas confiables y de alta calidad con una larga vida útil se han exportado a casi 30 países, incluidos Turquía, Egipto, Marruecos, Kazajstán, Uzbekistán, Tayikistán, Siria, Irán, Irak, México, Sri Lanka, Pakistán, Tailandia y Vietnam.
Para obtener más información o consultas, no dude en contactarnos. Estaremos encantados de ayudarle.
