Sierra de corte en frío para tubos de precisión, laminadora de tubos de acero inoxidable, máquina laminadora de tubos de acero inoxidable, tamaño de tubería de 100 × 100 mm
Especificaciones del producto
| Atributo |
Valor |
| Velocidad de funcionamiento |
Máx. 80 m/min |
| Forma de la tubería |
Redonda, cuadrada y rectangular |
| Diámetro de la tubería |
38-127 mm |
| Grosor máximo para tubería redonda |
1.0-4.0 mm |
| Tipo de soldadura |
Soldadura de alta frecuencia |
| Sierra de corte |
Corte con sierra fría y sierra de fricción |
| Tubería cuadrada |
30*30-100*100 mm |
| Grosor máximo para tubería cuadrada |
1.0-4.0 mm |

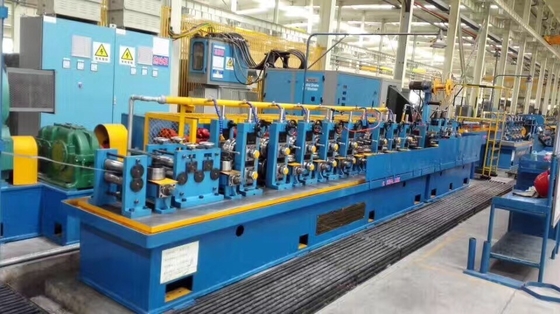

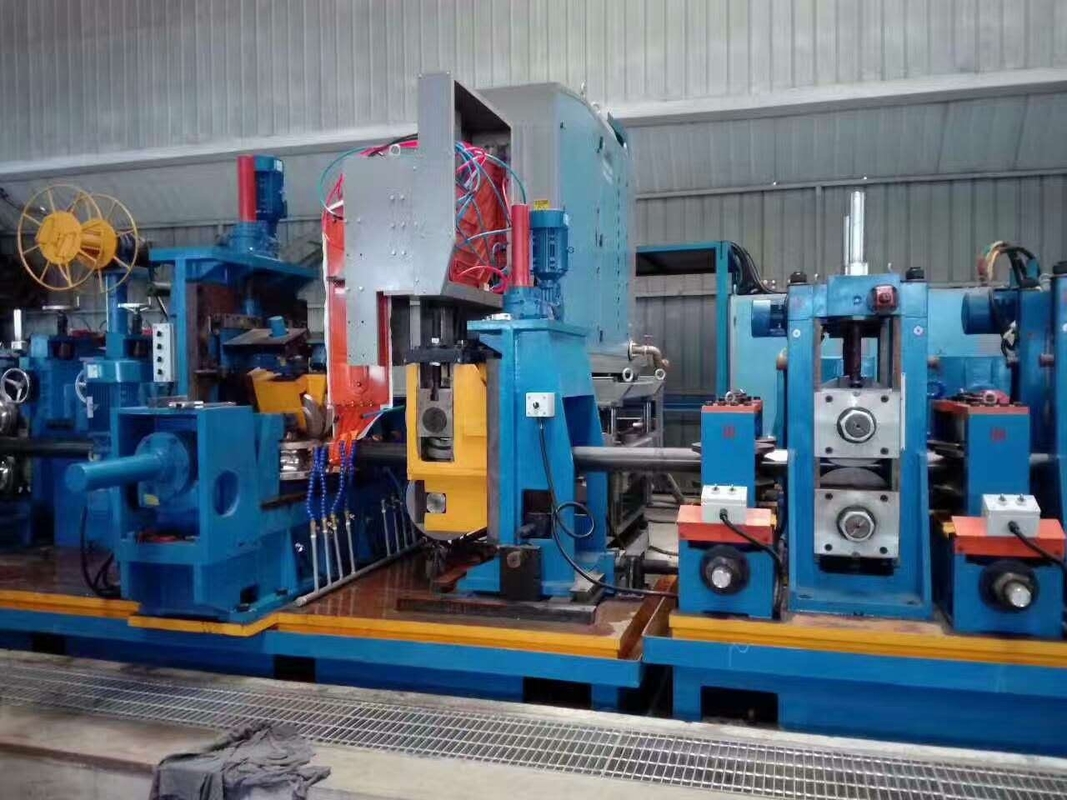

Línea de producción de laminadora de tubos de acero de alta precisión de 100 × 100 mm
Esta línea de laminadora de tubos soldada por alta frecuencia está diseñada para producir tubos redondos con diámetros de 38-127 mm y espesores de pared de 1.0-4.0 mm. La línea utiliza conformado por laminación para procesar la tira de acero en varias formas. Utilizando calentamiento por inducción de alta frecuencia, produce material seccional de varios diámetros y tamaños al comprimir las costuras de soldadura en formas cerradas.
Características principales
- Tecnología de apertura avanzada para una producción precisa
- Sistema de control automático PLC para un funcionamiento fiable
- Unidad de regulación de velocidad digital British Eurasia
- Fácil operación y mantenimiento
Proceso de producción
- Desenrollado
- Desenrollado
- Aplanamiento
- Corte de extremos y soldadura a tope
- Acumulador
- Conformación
- Soldadura por inducción de alta frecuencia
- Eliminación de rebabas externas
- Enfriamiento
- Dimensionamiento
- Corte
- Verificación y recogida
- Acceso al almacén
Especificaciones técnicas
Materia prima: HRC, CRC, bobina galvanizada
Diámetro interior de la bobina de acero: Φ470-Φ510 mm
Diámetro exterior de la bobina de acero: Φmax=1500 mm
Ancho de la tira de acero: 120 mm-400 mm
Grosor de la tira de acero: 1.0 mm-4.0 mm
Peso máximo: 5 toneladas
Rango de producción:
Tubo redondo: 38-127 mm; Grosor: 1.0-4.0 mm
Tubo cuadrado: 30*30-100*100 mm; Grosor: 1.0-3.0 mm
Soldador H.F.: Soldador de alta frecuencia de estado sólido GGP300Kw
Velocidad de la línea: Máx. 70 m/min
Longitud del tubo: 4-12 m
Precisión de corte: ±2 mm
Capacidad total de instalación: 600kw
Potencia dinámica: AC380V±10%, 3 fases, 50Hz±1.0%
Sistema de refrigeración
Depósito para equipos de alta frecuencia: 25 m³, un juego
Depósito para agua de refrigeración circulante: 20 m³, un juego
Requisitos de aire comprimido
Presión: 0.4Mpa
Caudal: 2.0m³/h
Fabricante de máquinas para la fabricación de tuberías certificado por CE e ISO9001:2008. Nuestras máquinas fiables y de alta calidad se exportan a casi 30 países, entre ellos Turquía, Egipto, Marruecos, Kazajstán, México y Vietnam.
