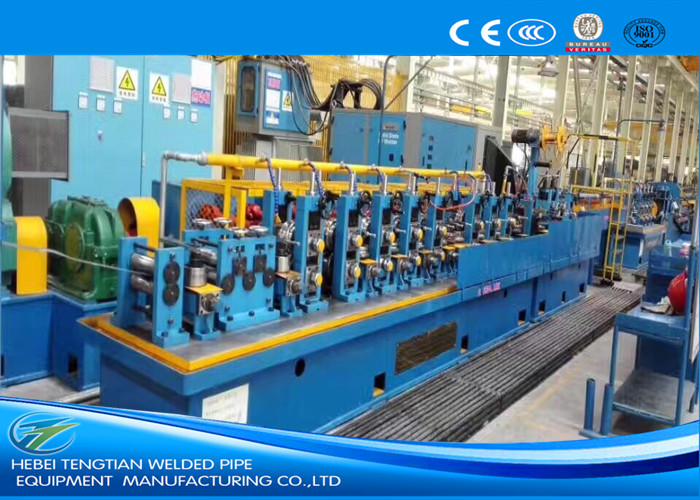

Línea de molino de tubos de acero de alta precisión para tuberías rectangulares redondas cuadradas

Esta laminadora está diseñada para fabricar tubos redondos (Φ12mm-Φ32mm) con un grosor de 0.5mm-2.0mm a partir de fleje de bobina laminado en frío y en caliente. El proceso implica la formación de piezas tubulares sin cerrar, soldándolas en tubos mediante soldadura de alta frecuencia, enfriamiento, dimensionamiento/conformado y corte a longitudes medidas.

• Alta precisión:Saltos de rodillos de nivel 0.01, holgura de bastidor/deslizamiento ≤0.02, grado vertical del bastidor ≤0.05, grado paralelo del bastidor ≤0.1, error de diámetro/redondez del tubo ≤0.08
• Tecnología japonesa:Cumple con los requisitos de alta precisión de los clientes internacionales
• Ajuste preciso:Sistema de ajuste de engranajes helicoidales y tornillo sin fin para un control de alta precisión
• Ajuste 3D:La cicatriz de raspado se puede ajustar con una capacidad de rotación de ±20°
• Diseño de cabezal turco:La conversión de redondo a cuadrado reduce el peso del molde con una formación estable y ángulos R uniformes
• Sistema de amortiguación:Los bloques de amortiguación de nailon reducen el impacto en los ejes y cojinetes

• Desenrollado
• Desenrollado
• Aplanamiento
• Corte de extremo y soldadura a tope
• Acumulador

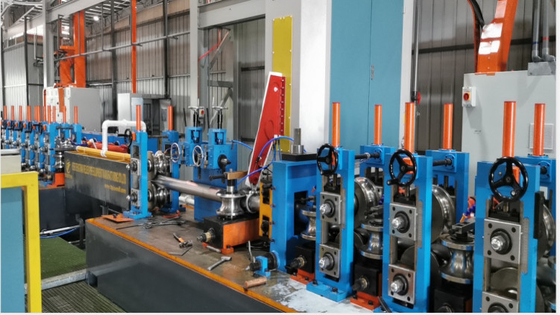

• Formación
• Soldadura por inducción de alta frecuencia
• Eliminación de rebabas externas
• Enfriamiento
• Dimensionamiento
• Corte
• Verificación y recogida
• Acceso al almacén

Esta línea de laminadora de tubos soldados de alta frecuencia produce tubos redondos (8.0-32.0 mm de diámetro) con un grosor de pared de 0.4-1.6 mm. Utilizando la conformación por laminación y el calentamiento por inducción de alta frecuencia, procesa la tira de acero en varias formas con un funcionamiento fiable a través de tecnología de apertura avanzada, sistema de control PLC y unidad de regulación de velocidad digital.

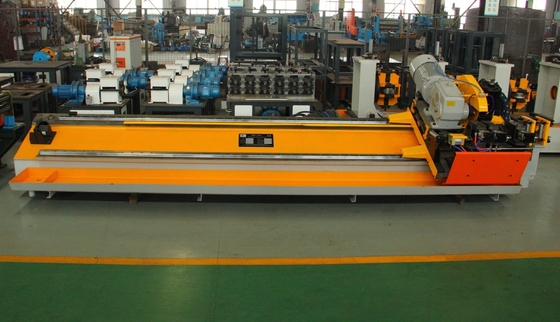

Carga de bobina → Desenrollado → Unión de fleje → Acumulador → Formación → Soldadura HF → Removedor de cordón → Enfriamiento → Dimensionamiento y enderezado → Rodillo de medición → Corte con sierra voladora → Doble descarga → Transportador de salida
