Datos del producto:
Pago y Envío Términos:
|
Material: | HRC, CRC, hoja de acero galvanizada | tensión: | 220/380/415/420/440V |
---|---|---|---|
Velocidad del molino: | 120m/min máximo | Garantía: | 1 año |
Lámina: | Cuchillo circular | Tolerancia de la anchura: | +/-0.05MM |
Control: | PLC | Servicio post-venta proporcionado: | Dirige disponible para mantener la maquinaria en ultramar |
Alta luz: | Línea de corte longitudinal de la máquina,máquina que raja de la tira |

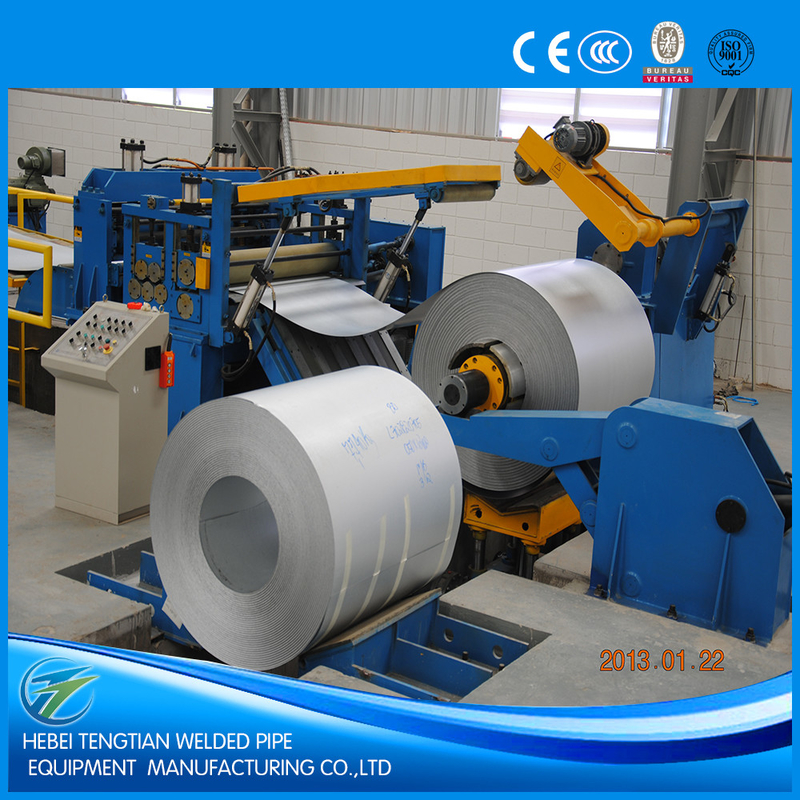

Máquina que raja semiautomática del acero de hoja de metal de la alta precisión
Descripción del equipo
Una línea que raja, también llamada máquina que raja, es conveniente para desenrollar la bobina del metal en una tira, rajarla en tiras más estrechas de la anchura necesaria y retroceder ellos en venta o el procedimiento siguiente.
Rajar la línea se puede categorizar en la tira fina que raja la línea y la tira gruesa que raja la línea para el grueso de la tira o de la tira del cobre que raja la línea, el acero del silicio, el acero inoxidable, el aluminio, la tira del acero de carbono que raja la línea, el etc para el material procesado.
Una línea que raja se compone de
1. Coche de bobina del cargamento
2. Uncoiler
3. Dispositivo de la enderezadora
4. Roll&leveler del pellizco y esquilador hidráulico
5. Hoyo del lazo
6. Guía lateral
7. Cortadora
8. Plataforma de la transición y devanadera del pedazo
9. Hoyo del lazo
10. Estación de la tensión
11. Recoiler
12. Descarga del coche de bobina
Tome por la presente como un ejemplo una tira fina que raja la línea usada para el desenrollamiento, rajar y retroceder del acero de carbono en frío, la tira de acero galvanizada caliente con la gama del grueso de 0.3-3.0m m y la gama de la anchura de 800-1250m m.
Parámetro técnico principal
Material: Acero de carbono en frío, laminado en caliente, acero galvanizado.
Grueso material: 0.3-3.0m m
Anchura material: 800-1250m m
Identificación de la bobina.: Φ508mm/Φ610mm
Bobina O.D.: ≤Φ2000mm
Peso de la bobina: 20 toneladas de máximo
Anchura de la tira más estrecha rajada en: 25m m (tira thickness≤1mm)
Precisión del corte de la anchura: ±0.05mm (tira thickness≤1), ±0.1mm (tira thickness>1.5mm)
Rajar la oficina: 0.03minimum, el 5% del grueso del viaje
No de rajar: 25no. (thickness1mm), 12no. (thickness2mm), 7no. (grueso 3m m)
Línea velocidad de trabajo: 150m/min máximo
Poder total: Approx.210kw
Rajar la línea máquina es se modifique para requisitos particulares generalmente según los requisitos de cliente, mientras usted proporcione parámetros y los requisitos para nosotros, y entonces diseñamos para usted un esquema conveniente del equipo de la maquinaria.
Abajo es parte de los modelos diseñados por Tengtian
Modelo | Grueso de la tira | Anchura de la tira | Peso de la bobina | Velocidad | Poder total | Área ocupada |
(milímetro) | (milímetro) | (tonelada) | (m/min) | (kilovatio) | (m) | |
TTSL-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
TTSL-650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
TTSL-850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
TTSL-1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
TTSL-1650 | 2.0-8.0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
TTSL-2000 | 2.0-8.0 | 800-1950 | 35 MAX | 0-120 | 550 |
37X17 |
