Máquina de fabricación automática de tubos de acero al carbono para tubos cuadrados
Descripción
Máquina automática de fabricación de tuberías de acero al carbono para tuberías cuadradas Características: fabricación de tuberías de alta precisión, rendimiento estable, alto rendimiento, automatización completa, operación simple, duradera,máquina robusta, producción continua, alta eficiencia, menos desperdicio de material y bajo costo de producción.sección de molienda de costura de soldadura, sección de dimensionamiento inicial, solución sólida brillante, sección de dimensionamiento y rectificación, máquina de corte de tuberías, plataforma de corte de salida.Control inteligente de alta precisión por PLC, pantalla hombre-máquina, operación sencilla, fácil de usar, segura y fiable.
Recorrido por el molino
Paso 1 - bobinas
Hay aceros de carbono que van a ser hechos en tubos y tubos para usted
Paso 2 - Desenrollador
La bobina de acero al carbono se coloca en el desenrollador
Paso 3 - Nivelación
La bobina está nivelada

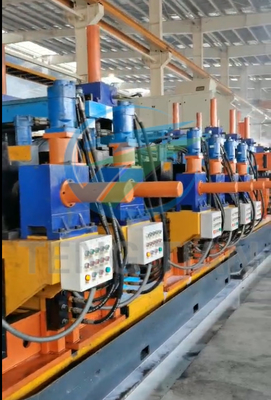

Paso 4 - Molino
Luego pasa a través de una serie de rollos que forman el acero plano en el tubo

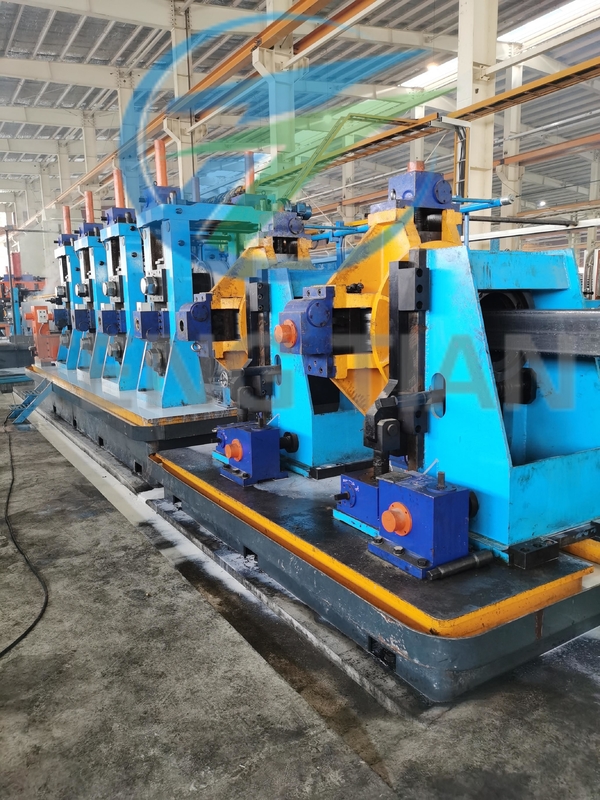

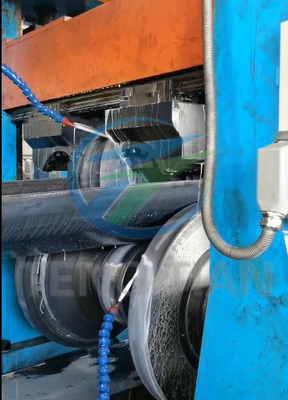

Paso 5 - Rodillos de molino
Los rollos forman esta tabla de tamaño en forma

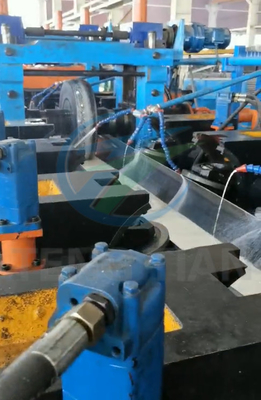

Paso 6 - Soldador
Un soldador de resistencia eléctrica termina la tubería o tubo

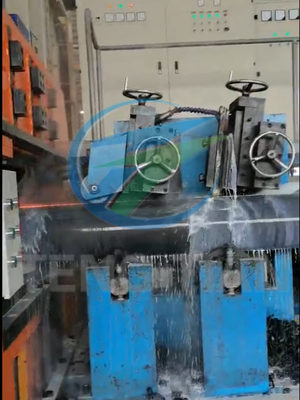

Paso 7 - Escarbador
La costura está escarpada para que el tubo o tubo sea suave por todas partes.

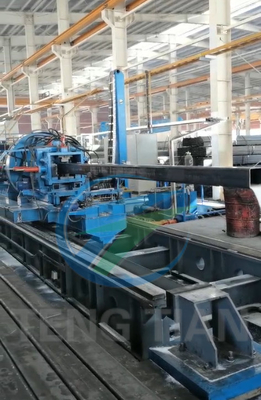

Paso 8 - Serradura
Por último, el tubo y el tubo se aserra a la longitud
Línea de máquinas para la fabricación de tubos de acero
| - No, no es así. |
Modelo |
Tamaño del tubo |
El grosor |
Velocidad (m/min) |
Capacidad (KW) |
HF(KW) |
Área ((LxW en metros) |
| 1 |
HG20 |
Ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
Ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
0.7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
Ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 a 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 a 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 -5 mm |
30 a 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5.5 mm |
30 a 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 a 6 mm |
30 a 60 años |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 a 8 mm |
20 - 45 años |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 años |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 años |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 a 18 años |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 a 18 años |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 a 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
