Línea de Molino de Tubos Soldados de Alta Frecuencia para Tuberías de Acero de Bajo Carbono con Molino de Tubos Automático
| Atributo |
Valor |
| Tipo de Formación |
Formación directa |
| Método de Corte |
Sierra fría |
| Grosor |
1.5 - 5.0 mm |
| Producción |
Tubo cuadrado y tubo redondo |
| Forma del Tubo |
Tubo cuadrado rectangular y perfilado |
| Sistema de Corte |
Corte con sierra voladora |
| Producto |
Tubo cuadrado |
| Especificación del Equipo |
Especificado por el cliente |
| Función |
Producir tubos soldados |
| Sistema de Control |
Control PLC |
| Tipo |
Personalizado |
| Palabra Clave |
Producción Automática de Tubos de Acero Soldados |
Breve Introducción del Molino de Tubos de Alta Precisión ERW

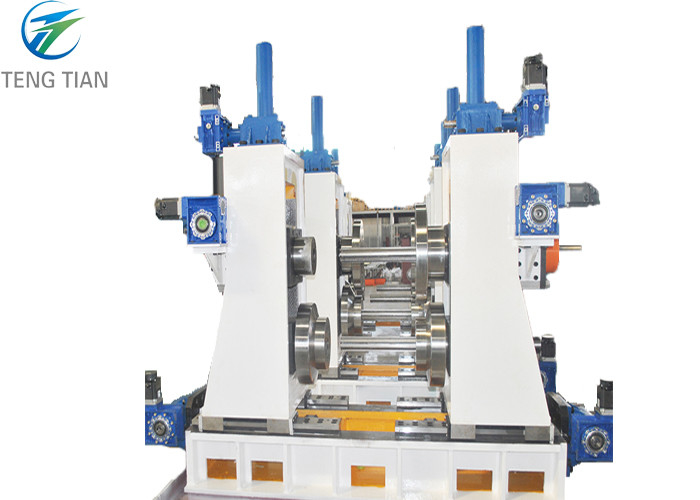

La línea de molino de tubos soldados de alta frecuencia HG114 está diseñada para producir tubos soldados de 50～101.6 mm de diámetro y 1.0～4.0 mm de espesor de pared, así como tubos cuadrados y rectangulares y tubos deformados del tamaño correspondiente. Adoptando el diseño de paso de rodillos, la línea de producción puede fabricar tubos de acero soldados con buen mecanizado de calidad y ensamblaje de alta precisión.
Parámetros y Especificaciones Principales
Especificaciones del Material:
- Conforme a la norma YB189-64
- Material: Acero de bajo carbono y acero estructural de baja aleación
- Propiedades mecánicas: σb≤520Mpa, σs≤340MPa
- Ancho de la Tira: 160～320mm
- Espesor de la Tira: 1.0～4.0mm
- Diámetro Interior de las Bobinas: φ480～φ510mm
- Diámetro Exterior de las Bobinas: φ1000～φ1600mm
- Peso de la Bobina: ≤5T
Especificaciones de los Tubos:
- Diámetro del Tubo Redondo: φ50～φ101.6mm
- Espesor de Pared de los Tubos: 1.0～4.0mm
- Longitud de Corte Fija: 4～6m
- Precisión de Corte de Tubos: 0～3mm
- Velocidad de Formación: 20～60m/min
Proceso de Producción
- Desenrollado
- Desenrollado
- Aplanamiento
- Corte de Extremos y Soldadura a Tope
- Acumulador
- Formación
- Soldadura por inducción de alta frecuencia
- Eliminación de rebabas externas
- Enfriamiento
- Dimensionamiento
- Corte
- Verificación y Recolección
- Acceso al Almacén
Diagrama de Flujo de Producción
Otros Modelos de Molino de Tubos ERW
| Modelo |
Rango de Diámetro |
Espesor del Tubo |
Velocidad de Moldeo (m/min) |
Potencia del Motor (KW) |
Área Mecánica (m³) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
400 |
10×100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
Acerca de Nosotros
La empresa tiene una fuerte capacidad técnica, una fuerte capacidad comercial y un equipo vibrante. A través de los esfuerzos incesantes de todo el personal, en los últimos años la empresa ha ocupado la mayor parte del mercado nacional y ha exportado a Corea, Vietnam, Indonesia, Sudáfrica, Kazajstán y otras docenas de países y regiones, recibiendo comentarios positivos de clientes nacionales y extranjeros.
Calificación
Nuestros Servicios
- Enviaremos al ingeniero para la instalación y capacitación de sus trabajadores sobre cómo operar esta máquina de la manera correcta.
- Un año de garantía de calidad, reparación de por vida. Dentro del período de garantía de calidad, a excepción de las fallas causadas por errores humanos, las piezas de reparación se proporcionarán de forma gratuita. Después del período de garantía de calidad, solo se cobrará el costo de las piezas de repuesto.
- Suministramos el servicio de preventa y posventa, incluido el diseño del taller, el diseño de la producción, la instalación y la capacitación.
- También podemos enviar al ingeniero trabajando para usted varios meses o 1 año para ayudar a mejorar la producción, reducir el desperdicio y disminuir los costos.
- Suministramos servicio de preventa: Diseño para todo el proyecto para la fabricación de tuberías de acero inoxidable/fabricación de tuberías de acero al carbono.
- Seremos responsables de la carga y el envío.
Nuestros Clientes
Nuestra empresa se especializa en la producción de molinos de tubos, líneas de corte, conformado en frío, molinos de tubos de acero inoxidable y otros equipos. Sobre la base de la introducción de la tecnología avanzada de Japón, la empresa es innovadora y las máquinas se fabrican estrictamente de acuerdo con el estándar de Japón. Configuración avanzada, calidad estable, excelente rendimiento, con excelente visibilidad y reputación en el mercado, nuestra máquina ha alcanzado el nivel líder mundial.
Exposición
Embalaje y Envío
Nuestros equipos han sido exportados a docenas de países y regiones como Egipto, Grecia, Corea del Sur, Vietnam, Indonesia, Sudáfrica, etc., y recibieron comentarios favorables de clientes nacionales y extranjeros.
