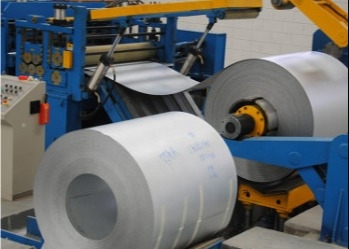

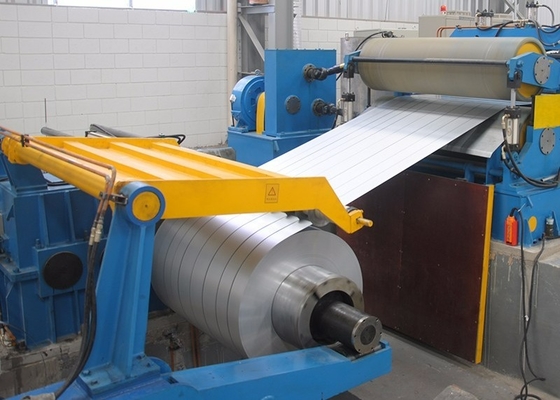

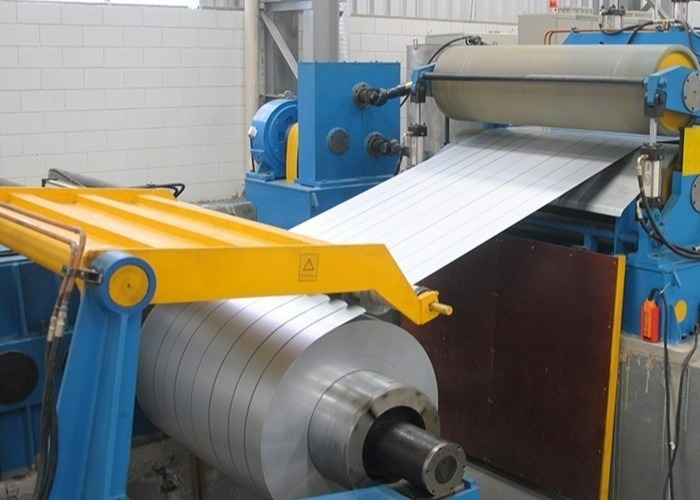

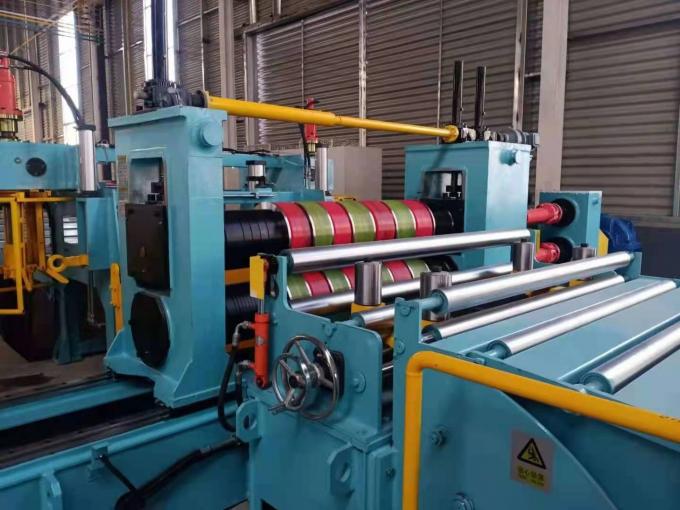

Peso máximo de la bobina 35000Kg 3 ~ 14 mm × 1600 mm Máquina de corte de acero de bobina de metal

Peso máximo de la bobina 35000Kg 3 ~ 14 mm × 1600 mm Máquina de corte de acero de bobina de metal

Máquina de corte de bobinas de acero de 3 ~ 14 mm × 1600 mm Introducción general

Esta línea de producción es adecuada para tiras de corte longitudinales continuas con una anchura de 800-1500 mm y un grosor de 0,5-3 mm para acero estructural de carbono ordinario laminado en caliente,acero estructural de baja aleación y otros materialesSe refiere a la unidad de corte de 1500 × 0,5 ~ 3 mm.

Máquina de corte de bobinas de acero de 3 ~ 14 mm × 1600 mm MParámetros técnicos:

A. Datos de la máquina:

1Nombre del equipo: línea de corte

2Modelo: 14x1600

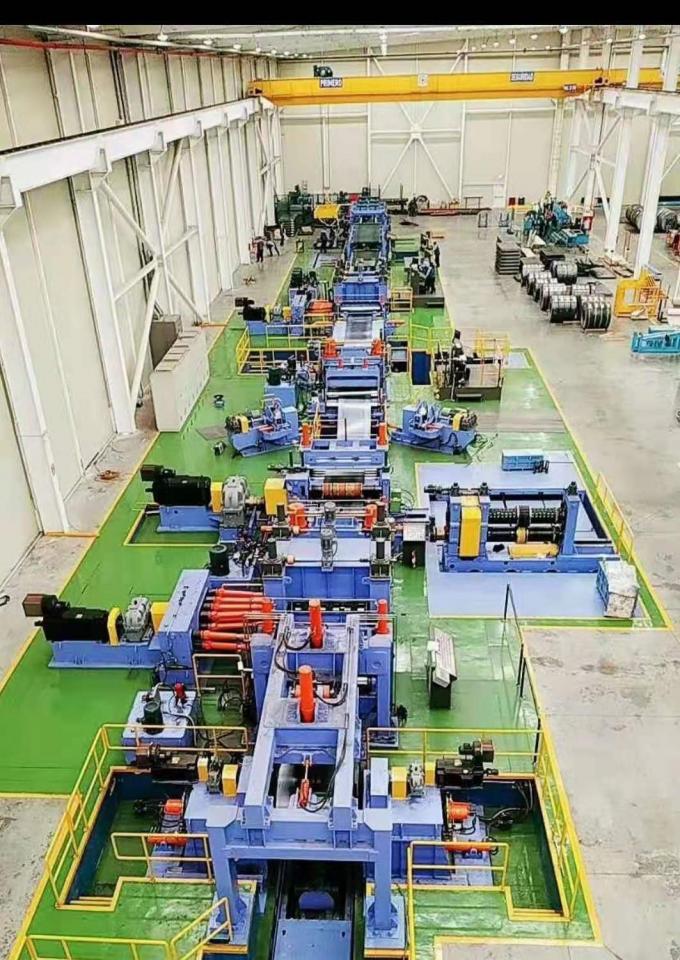

3Proceso de trabajo:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Función 2]→Tabla de rodillos→corrección de desviación→pinchazo→nivelación fina→medida de longitud→pinchazo de cola→corte→levantar y apilar

B,Parámetros del material de procesamiento:

Parámetros del material de entrada:

Material: bobina de acero laminada en caliente Q235B/Q355B (σs≤400MPa, σb≤550MPa)

El tamaño de la bobina es de 3 mm (Q235B) o de 3 mm (Q355B).

ancho de la bobina: 700 mm ∼ 1600 mm

Diámetro interno de la bobina: Φ610 mm, Φ760 mm

Diámetro exterior de la bobina: Φ1000mm Φ2200mm

Peso de la bobina: máximo 35000 kg

Parámetros del material de salida:

1)Parámetros del producto terminado de corte transversal:

Precisión de longitud: longitud ≤ ± 1,0 mm/L=2 m

La diagonal ≤ ± 1,5 mm/L=2 m

La longitud de paletación es de 2000 mm. 12000 mm.

La altura de paletización: máximo 400 mm.

Carga de paletización: máximo 15000 kg

2) Parámetros del producto terminado de corte:

Capacidad de corte: hasta 3 tiras (cuando el espesor de la placa sea de 13-14 mm, excluidos los bordes de desecho)

Máximo 4 tiras (cuando el espesor de la placa sea de 11-12 mm, excluidos los bordes de desecho)

Máximo de 6 tiras (cuando el espesor de la placa sea de 9-10 mm, excluidos los bordes de desecho)

Máximo 8 tiras (cuando el espesor de la placa sea de 7-8 mm, excluidos los bordes de desecho)

Máximo de 10 tiras (cuando el espesor de la placa sea de 3-6 mm, excluidos los bordes de los residuos) precisión de línea recta:≤ 0,5 mm/1000 mm ((条宽≥140 mm时,侧边料除外)

Ancho de corte: 120 mm como mínimo

Tolerancia de ancho: ±0,3 mm

Diámetro interno del enrollador: Φ610 mm

Peso de repliegue: máximo 35000 kg

Tolerancia de la torre: ≤ ± 10 mm (3-5 círculos dentro y fuera no se cuentan)

C,Datos básicos de la máquina:

Velocidad de diseño: Max.15-30m/min (en el momento de apertura, ajustar según el espesor de la placa y el material)

Max.30-80m/min (en el caso del enrollamiento, ajustar según el grosor y el material de la placa)

Dirección de la unidad: □De izquierda a derecha o □De derecha a izquierda (en dirección a la unidad sobre la mesa de operaciones)

Fuente de alimentación: AC de tres fases 380V, 50Hz

La superficie del piso: ≈65m × 11m (L × W)

Medio ambiente de uso: temperatura ambiente: -10°C ∼40°C

Humedad relativa: ≤ 80%

Clase de protección: IP40

Máquina de corte de bobinas de acero de 3 ~ 14 mm × 1600 mmConcepto de diseño del producto:

1. Confiabilidad: El equipo está diseñado y fabricado con una alta fiabilidad para garantizar el funcionamiento normal y continuo del equipo.

2Seguridad: Los sistemas mecánicos, hidráulicos y eléctricos del conjunto completo de equipos están equipados con dispositivos de protección y seguridad fiables.El equipo tiene una función de parada de emergencia y un equipo de respuesta., y puede detenerse automáticamente o manualmente en caso de emergencia.

3Protección del medio ambiente: todos los tipos de aceite hidráulico utilizados en el equipo pueden recuperarse y reciclarse de forma fiable, y ninguna fuga contaminará el medio ambiente.

4Ahorro de energía: el consumo de energía del equipo se considera plenamente en el diseño, y se utiliza la unidad con una alta eficiencia de transferencia, combinada con la mejora de la precisión del producto,para reducir el autoconsumo.

5Facilidad de operación: el equipo es fácil de operar y el diálogo hombre-máquina es conveniente.

Máquina de corte de bobinas de acero de 3 ~ 14 mm × 1600 mmCaracterísticas:

1La potencia principal de esta máquina es impulsada por un motor de CC, que puede mantener una velocidad de rotación y un par estables a baja velocidad.Se controla por un regulador de velocidad de CC para ajustar el consumo de energía de acuerdo con diferentes especificaciones de procesamiento.

2. La unidad está controlada por un sistema PLC de gama alta, y el operador puede completar la operación a través de la pantalla táctil.que es fácil de operar y logra una alta eficiencia y un bajo consumo de energía.

3La potencia principal está equipada con un famoso reductor de engranajes de superficie de dientes duros de marca, que tiene una alta eficiencia de transmisión y un pequeño desgaste.

4Los componentes del equipo están estrictamente controlados en el proceso de producción. Después de la soldadura, los componentes principales se recocen para eliminar la tensión interna, luego se lixivian y son resistentes a la oxidación.y procesado por un nuevo tipo de centro de mecanizado CNC de precisión.

5Zeye se compromete a diseñar y desarrollar este producto, estrictamente de acuerdo con las normas nacionales en el proceso de producción.centrándose en la construcción de software y hardware como base, con excelente calidad y servicio considerado, y constantemente proporcionar a los clientes nacionales y extranjeros con la industria de vanguardia equipos de procesamiento de chapa metálica.

Consulte el dibujo del producto terminado
