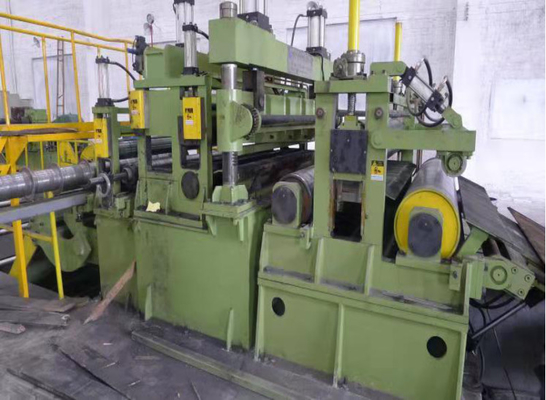

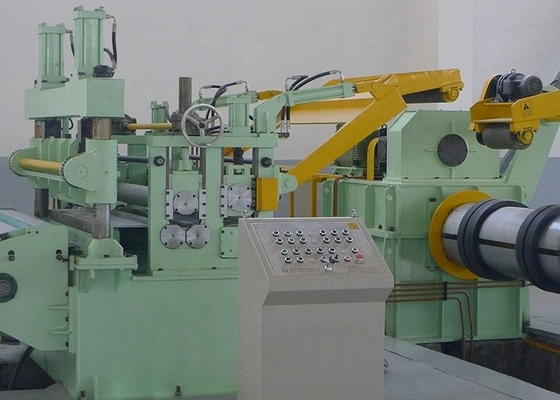

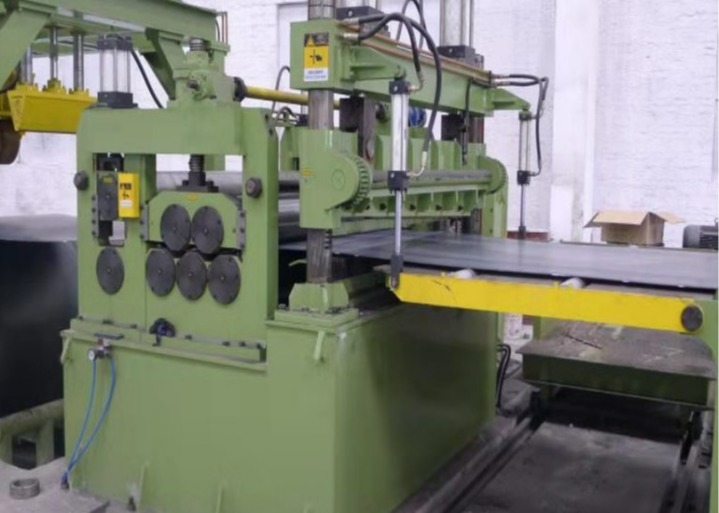

Esta línea de producción es adecuada para tiras de corte longitudinales continuas con una anchura de 800-1600 mm y un grosor de 0,5-4 mm para acero estructural de carbono ordinario laminado en caliente,acero estructural de baja aleación y otros materialesSe refiere a la unidad de corte de 1600 × 0,5 ~ 4 mm.
1Especificación del material
Material HRC bajo en carbono (Q235, σs=250Mpa,σb=500Mpa)
espesor de la bobina 0,5 mm o 4,0 mm
Ancho de la bobina 300-1600 mm
Peso de la bobina ≤ 20 t
Diámetro interno Φ508/610
Diámetro exterior ≤ Φ1800 mm
2. Especificación del producto terminado
Peso de la bobina 20 t
Diámetro interno Φ508 mm
Diámetro exterior Φ1800 mm
Precisión de anchura ±0,10 mm ((espesor 0,5 a 3,0)
± 0,20 mm (espesor de 3,1 a 4,0)
Precisión de la broca ≤ 5% espesor de la placa, ((0,08-0,20 mm)
Velocidad de apertura de las bobinas 90-120 m/min
3Datos de los equipos
(1) Potencia: tensión 380V Frecuencia 50HZ Potencia instalada aprox.330kw
(2) Energía del aire Presión 0,4-0,6Mpa Necesidad de aire 0,2m3/min ((Estado de compresión)
3Composición formal del equipo
| - No, no es así. |
Nombre |
| 1 |
Etapa de preparación de la bobina |
| 2 |
Vehículo de bobina |
| 3 |
Desenrollador |
| |
Dispositivo de conducción de presión |
| 4 |
Clamp&Straightener (Clampada y enderezador) |
| 5 |
El corte de pelo |
| 6 |
1# acumulador |
| 7 |
Dispositivo de guía |
| 8 |
Rollo de pellizco |
| 9 |
Máquina de cortar |
| 10 |
Revolvedor de borde |
| 11 |
Mesa de cinta de desgaste y placa de prensado de la cola del material |
| 12 |
2# Acumulador |
| 13 |
Dispositivo de separación |
| 14 |
Placas de tensión |
| 15 |
Máquina de extrusión de barras de tensión de 3 rollos |
| 16 |
Rol de dirección y placa de guía de la cabeza de alimentación |
| 17 |
Recoiler+Soporte de enrollado |
| 18 |
Vehículo de descarga |
| 19 |
Las demás piezas del proceso |
| 20 |
Sistema hidráulico penumático |
| 21 |
Sistema eléctrico |
| 22 |
Tubo de aceite, tubo de aire, cables |
| 23 |
Las demás máquinas y aparatos para la fabricación de máquinas |
Hacer los cambios adecuados a la información anterior de acuerdo con las necesidades del cliente
Calidad Encomendado y Servicio
1Garantizará el equipo durante un año, mantenimiento a largo plazo.
2- Proporcionar el dibujo general del conjunto, el dibujo de los cimientos, el dibujo de la disposición de las tuberías, el dibujo del esquema eléctrico, el dibujo de las piezas de desgaste y otros dibujos necesarios del equipo.
3La empresa cuenta con un equipo de servicio técnico a tiempo completo, compuesto principalmente por ingenieros y técnicos.y enviar a alguien al sitio del usuario para el servicio postventa en cualquier momento.
