Molinillo de tubos ERW cuadrado soldado de alta frecuencia 400x400mm
Especificaciones del producto
| Atributo |
Valor |
| Nombre del producto |
Molinillo de tubos ERW cuadrado soldado de alta frecuencia 400x400mm |
| Característica |
Totalmente automático |
| Material |
Acero al carbono y acero galvanizado |
| Tipo de tubo |
Solo tubo cuadrado |
| Tamaño máximo |
400x400mm |
| Grosor |
12mm |
| Longitud |
6-12m |
| Rodillos |
Incluidos |
| Modelo |
400x400 |
Descripción general del producto
Este molinillo de tubos ERW cuadrado soldado de alta frecuencia está diseñado para producir tubos de acero soldados, incluyendo tubos cuadrados y tubos deformados. Toda la línea de producción utiliza un conjunto de rodillos con ajuste de tamaño controlado por un sistema PLC automático.
Con un diseño de paso de rodillos, esta línea de producción fabrica tubos de acero soldados con una excelente calidad de mecanizado y un montaje de alta precisión.
Tamaños de tubos cuadrados:200x200mm, 300x300mm, 400x400mm
Tamaños de tubos rectangulares:200x100mm, 250x150mm, 400x200mm, 500x300mm
Rango de espesor:10-12mm
Especificaciones técnicas
Estándar:Máquina de molino de tubos estándar internacional
Material:Acero galvanizado
Propiedades mecánicas:σb≤520Mpa, σs≤365MPa
Ancho de la tira:400-1600mm
Espesor de la tira:10-12mm
Diámetro interior de la bobina:Φ508mm
Diámetro exterior de la bobina:Φ1300-φ2000mm
Peso máximo de la bobina:≤20T
Especificaciones de la tubería
Diámetro de la tubería:Tubo cuadrado: 200x200-400x400mm
Grosor:10-12mm
Longitud:6-12m
Precisión de corte:0-6mm
Velocidad máxima de formación:50m/min para un grosor de 1mm
Requisitos suministrados por el cliente
Taller:60x12m, H＞5m (con grúa al suelo)
Potencia:Aproximadamente 3500KW 380V/60Hz/3fases
Sistema de agua de refrigeración:Caudal: 30+30 CBM, Volumen del depósito: 40m³
Sistema de aire comprimido:Caudal: 5m³/min, Presión: 5-7kg/cm²
Cables:Todos los cables externos deben ser suministrados por el cliente después de la instalación de la máquina
Proceso de producción
- Acero en banda a bobina
- Desbobinador
- Enderezador de extremos
- Aplanador
- Soldador de cizalla
- Unidad de almacenamiento de material
- Formación, soldadura, enfriamiento
- Dimensionamiento preciso del diámetro de la tubería
- Dimensionamiento y corte precisos de la longitud de la tubería
- Inspección
- Embalaje

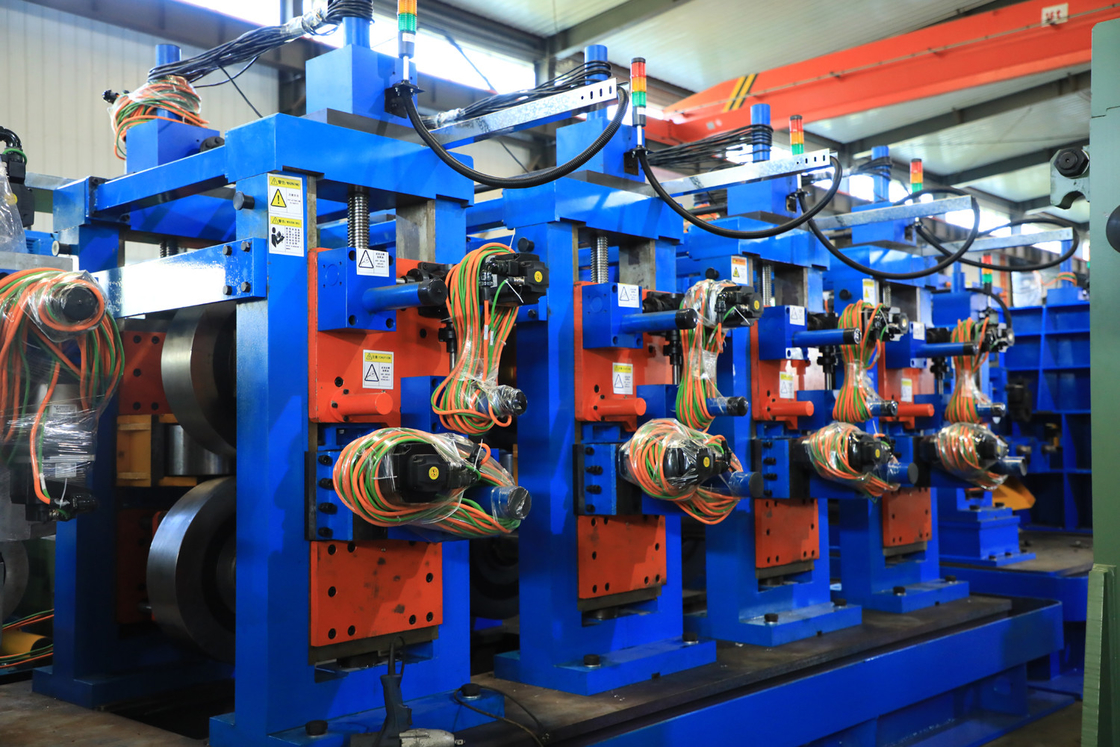

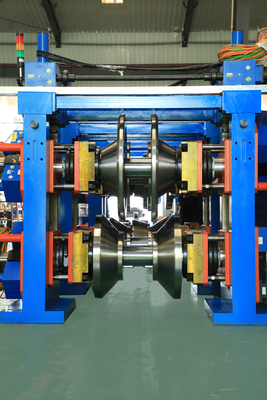

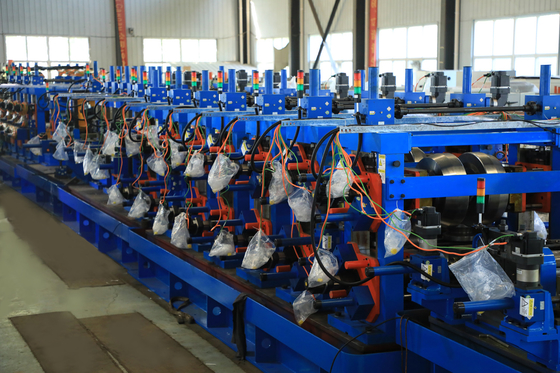

Galería de productos
