Pipa soldada de costura recta paquete automático y agrupación de alta frecuencia molino de tuberías soldadas

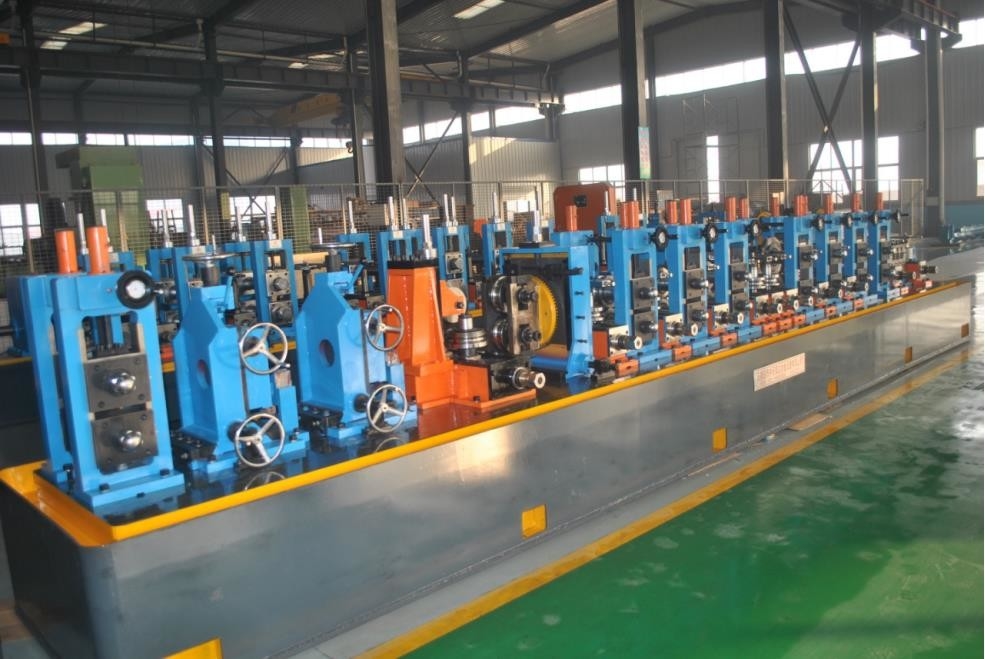

La línea de producción de tuberías soldadas de alta frecuencia HG 76.2 está diseñada para producir tuberías soldadas de Ф19-Ф76.2 mm de diámetro y 2.0-4.0 mm de espesor de pared y tuberías cuadradas de 15x15-60x60 mm, espesor de 2.0-4.0 mm.Adopción de un diseño de pase de rodadura, la línea de producción puede fabricar tuberías de acero soldadas con un mecanizado de buena calidad y un montaje de alta precisión.
De acuerdo con la guía de diseño para mejorar el carácter operativo y el medio ambiente y el carácter de seguridad y producción, reducir el costo del rodillo para garantizar una alta eficiencia,HG 76.La línea de producción 2 adopta el diseño de orificios de doble radio..
1. Principales parámetros y especificaciones
| Especificaciones del material |
Conforme a la norma YB189-64 |
| El material |
Acero bajo en carbono y acero bajo en aleación para construcción |
| Propiedades mecánicas |
σb≤ 520Mpa,σelNo más de 365 MPa |
| Ancho de la banda |
de 60 a 240 mm |
| El grosor de la banda |
de 2 a 4 mm |
| Diámetro interno de las bobinas |
De 480 a 520 mm |
| Diámetro exterior de las bobinas |
Entre 1000 y 1800 mm |
| Peso de la bobina |
≤ 3T |
| Especificación del tubo soldado |
Diámetro del tubo redondo: φ19-φ76.2mm 2 a 4mm
Tubo cuadrado: 15 x 15 a 60 x 60 mm 2 a 4 mm
|
| Duración de corte fija |
Entre 4 y 6 m |
| Precisión de corte de tuberías |
De 0 a 3 mm |
| Velocidad de formación |
Entre 20 y 130 m/min |
2. Flujo del proceso
1. Carga de la bobina
2Desenrollado
3Cortado y soldado
4Acumulador en espiral horizontal
5. Formación
6Soldadura por HF
7. Desabrochar
8- El enfriamiento.
9. Tamaño
10- ¿ Qué haces?
11Serradura en frío
12Transmisión.
13Envasado.
14. Almacenamiento
3Principio del equipamiento
La línea de producción de tuberías soldadas de costura recta de alta frecuencia es las especificaciones de la unidad de alimentación de cinturón de acero, a través del rollo que se enrollan en un tubo de acero,y luego utilizar la alta frecuencia de efecto de proximidad y efecto de la piel hacer que el borde de la tira de calentamiento instantáneo a la temperatura de soldadura, y bajo la acción del rodillo de compresión soldadura completa, a continuación, mediante enfriamiento por agua, dimensionamiento y enderezamiento según las especificaciones requeridas del tubo de acero.La línea de productos en cada unidad basada en equipos similares nacionales y extranjeros de digestión y absorción, combinado con las condiciones nacionales de China, diseño innovador, operación conveniente y mantenimiento, simple.y puede producir tubos de acero soldados eléctricos con alta precisión mediante la adopción de un pase de rodamiento razonable.
