Datos del producto:
Pago y Envío Términos:
|
Peso de la bobina: | ≤10.0T | Espesor de la bobina: | 1.5~4.5m m |
---|---|---|---|
anchura de la bobina: | 160~400m m | Diámetro interno: | φ508~φ610mm |
Diámetro externo: | φ1500~φ2000mm | velocidad: | 75X45-80m/min; 100X100-60m/min |
Garantía: | Un año | Material: | HRC con poco carbono |
Alta luz: | molino de tubo soldado con autógena combinado unidad,FF que forma el molino de tubo soldado con autógena tecnología,FF que forma el molino de tubo soldado con autógena tecnología |

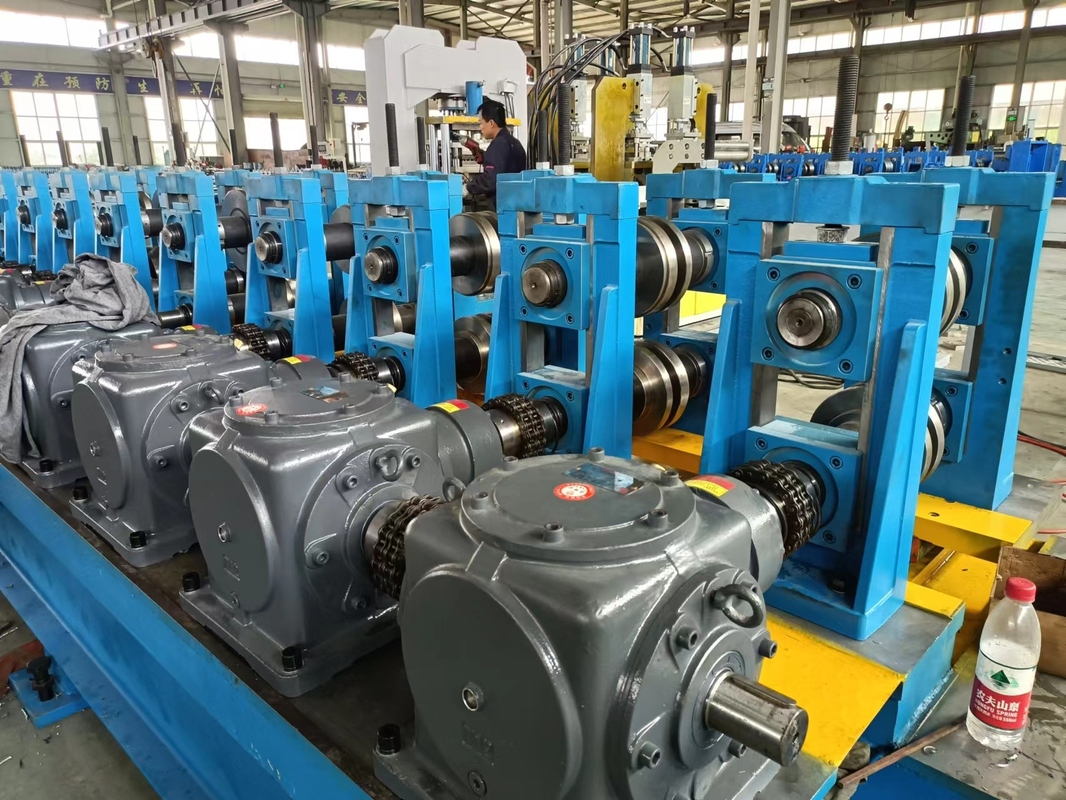

La unidad de la serie de LW combinó la máquina de soldadura FF del tubo que formaba el molino de tubo de la soldadura de la tecnología
I. especificaciones de material:
Conforme al estándar YB189-64
Material: Acero de la construcción de acero y poco aleado con poco carbono
Propiedades mecánicas: σb≤520Mpa, σs≤365MPa
anchura de la tira: 160~400m m
grueso de la tira: 1.5~4.5m m
Diámetro interno de bobinas: φ508~φ610mm
Diámetro externo de bobinas: φ1500~φ2000mm
Peso de la bobina: ≤10.0T
II. especificación soldada con autógena del tubo
Diámetro redondo del tubo: φ40~φ127mm
Tamaño cuadrado del tubo: 40×40-100×100m m
Grueso redondo del tubo: 1.5~4.5m m
Grueso cuadrado del tubo: 1,5 - 4.5m m
Longitud de tubo del final: los 4~12m
Exactitud cortada: ±1.5mm
Formación de velocidad: 75X45-80m/min; 100X100-60m/min
Suministro de aire del poder, del agua y
1 | Poder | Volumen del poder de la línea | Approx.900KW |
Fuente de energía | 380V/60Hz/3phases | ||
2 |
Agua de enfriamiento de la circulación |
Flujo | t/h 20T/h~30 |
Volumen de la piscina | 30m3 | ||
3 |
Aire comprimido |
Flujo | 5m3/min |
Presión | cm2s 5~11kg/ |
III. proceso del producto:
El → espiral →Horizontal →Cutting del → de la bobina y de soldadura de desenrollamiento cargado que formaba, HF del acumulador que soldaba con autógena, quitando las rebabas, refrescándose, clasificación, enderezando →cutting consideró almacenamiento del → del → que embalaba
IV. parámetros principales de cada unidad.
de la bobina diámetro hacia fuera | Φ1600-2000mm |
diámetro interno de la bobina | Φ508-610mm |
anchura de la tira | 160-400m m |
anchura de la tira | 1.5-4.5m m |
peso de la tira | Max7.0T |
amplíe el tipo |
hidráulico amplíese, estructura del cursor |
rotura |
Impulsión neumática, rotura del disco de 2 PC |
material del mandril | 40Cr, HB220-260 |
centro más alto | 1100m m |
