F200×200 Línea de producción de tubos soldados de alta precisión Máquina para soldar tubos
La línea de producción de tuberías soldadas con precisión de costura recta de alta frecuencia F200×200 se utiliza principalmente para producir tuberías de acero soldadas eléctricamente con un grosor de 2 a para tuberías redondas y tuberías cuadradas.Sobre la base de equipos similares de digestión y absorción en el país y en el extranjero, cada una de las máquinas de esta línea de producción está diseñada de forma innovadora en combinación con las condiciones nacionales de mi país.el nivel de diseño y la calidad de fabricación están en la posición de liderazgo en el país, y la estructura y precisión han alcanzado el nivel de las unidades introducidas en los últimos años.que puede producir tuberías de acero soldadas eléctricamente con una precisión relativamente alta.
1. Principales parámetros y especificaciones
|
Conforme a la norma YB189-64
|
| El material |
Acero bajo en carbono y acero bajo en aleación para construcción
|
| Propiedades mecánicas |
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| ancho de la banda |
300 ∼ 800 mm |
| espesor de la tira |
2.0·6.0 mm |
| Identificación de las bobinas |
Para las máquinas de la categoría M3 |
| O.D. de las bobinas |
φ1300 φ2000 mm |
| Peso de la bobina |
≤ 18,0 T |
2Especificación de tubos soldados
| Tamaño del tubo cuadrado |
de 75 x 75 a 200 x 200 mm |
| espesor del tubo cuadrado |
2de 0,0 a 6,0 mm |
| Largo del tubo de acabado |
Entre 6 y 9 m |
| Precisión de corte |
± 2 mm |
| Velocidad de formación |
Entre 10 y 50 m/min |
3. Parámetros principales de cada unidad
carga El coche es una estructura de soldadura de acero, tiene una silla de elevación y una silla transversal de dos partes.La silla de elevación es de tipo barra guía de cuatro columnas, silla de aceite de elevación de silla.La silla transversal es una estructura de acero,en la carrocería está equipado con cuatro ruedas. el coche conducido por un motor, caminando por el carril que se fija en la base.
La máquina se compone principalmente de base, eje principal, soporte rotativo,sistema de freno neumático, para el tipo de voladizo de expansión.Expansión hidráulica y conducción neumática
La cabeza recta se utiliza principalmente para conducir la nueva bobina de acero de alimentación de la cabeza en la unidad de aplanamiento después de unidad de desenrollador traer la bobina en el lugar de trabajo
La máquina de nivelación se utiliza para nivelar la cabeza y el extremo de la tira de acero, lo que facilita el corte y la soldadura.
Se utiliza un corte y soldadura para cortar los extremos irregulares de las tiras y luego conectar las tiras mediante soldadura.
El acumulador horizontal se incluye principalmente en el dispositivo de material de prensa y transporte, el conjunto del acumulador, la unidad de material de transporte, la unidad de control eléctrico.

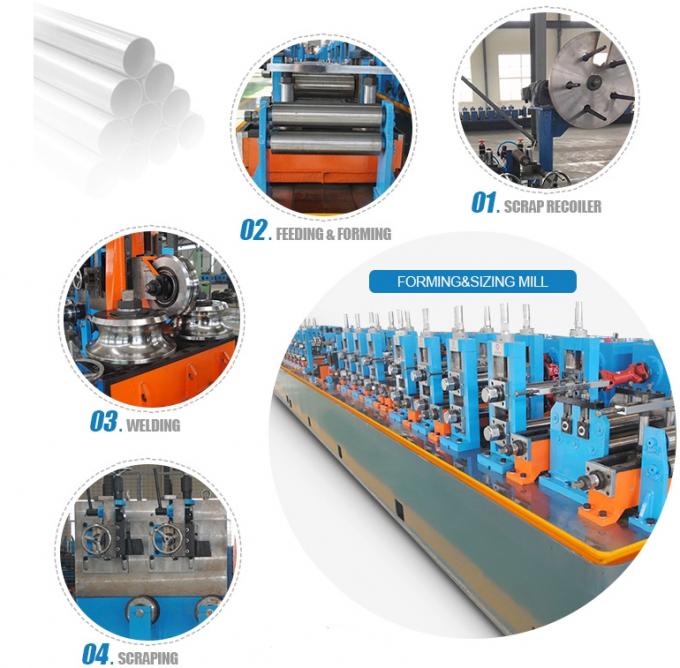

La cinta de acero entra en el soporte de moldeo, luego en la parte de moldeo en una forma redonda, luego se soldan y moldean al cuadrado.
Se utiliza para cortar con precisión la tubería a longitud automáticamente bajo la condición de que la tubería se entregue continuamente desde el molino a alta velocidad.
