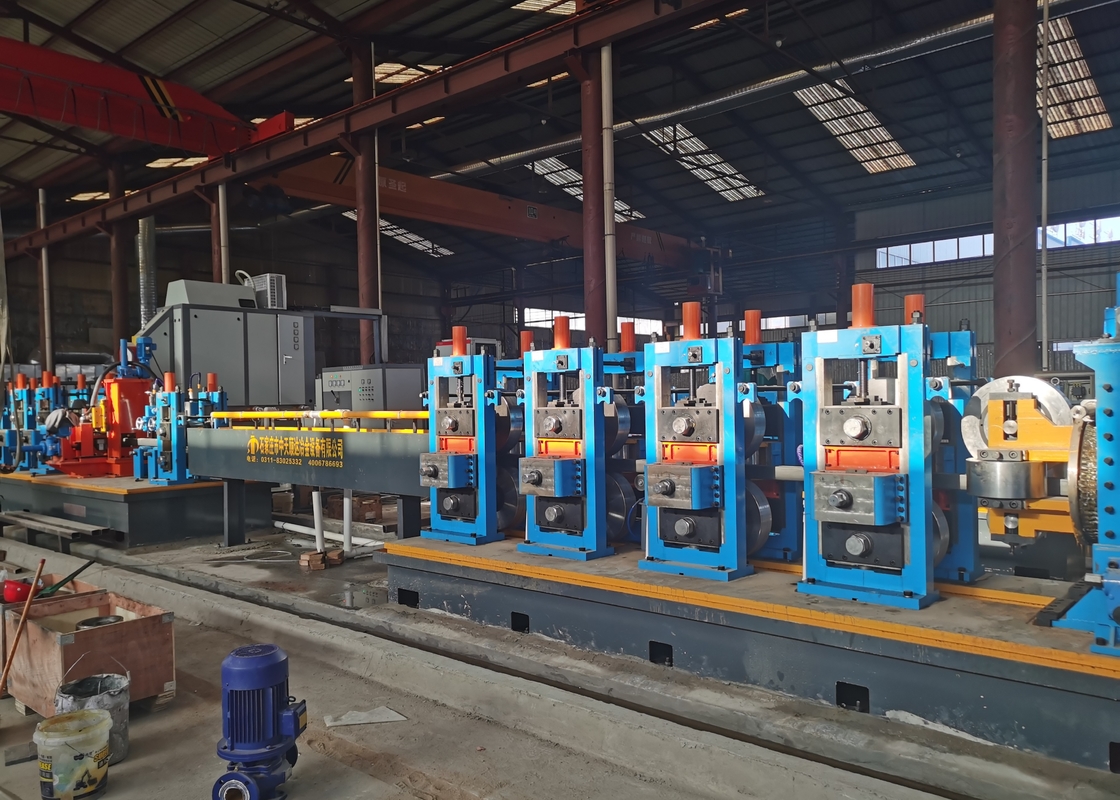

Máquina de molino de tubos de soldadura de alta frecuencia Diseño de paso de rodillo de costura recta

Diseño de la línea de producción de tuberías de alta frecuencia soldadas de costura recta

La línea de producción de tuberías soldadas de alta frecuencia ZHG38 está diseñada para producir tuberías soldadas de Ф10-Ф38 mm de diámetro y 1,0-2,3 mm de espesor de pared y tuberías cuadradas de 8x8-30x30 mm, espesor de 1,0-2,0 mm.Adopción de un diseño de pase de rodadura, la línea de producción puede fabricar tuberías de acero soldadas con un mecanizado de buena calidad y un montaje de alta precisión.

De acuerdo con la guía de diseño para mejorar el carácter operativo y el medio ambiente y el carácter de seguridad y producción, reduciendo el costo del rodillo para garantizar una alta eficiencia,La línea de producción de ZHG38 adopta el diseño de orificios de doble radio..

1. Principales parámetros y especificaciones

Especificaciones del material:Conforme a la norma YB189-64

Material: Acero bajo en carbono y acero bajo en aleación para construcción

Propiedades mecánicas: σ_b≤ 520Mpa,σ_elNo más de 365 MPa

Ancho de la banda: de 45 a 120 mm

El espesor de la tira:1de 0,0 a 2,3 mm

Diámetro interno de las bobinas: 480 a 520 mm

Diámetro exterior de las bobinas:1000 a 1800 mm

Peso de la bobina: ≤ 1,5 T

Especificación del tubo soldado:

Diámetro del tubo redondo:φ15-φ38 mm 1,0 a 2,3 mm

Tubo cuadrado: 15 x 15 a 30 x 30 mm 1,0 a 2,0 mm

Duración de corte fija:4 a 6 m

Precisión de corte de tuberías: 0 a 3 mm

Velocidad de formación:20 a 130 m/min

2. Flujo del proceso

Carga de la bobina

Las demás partidas

Corte y soldadura

Acumulador en espiral horizontal

Formación

Soldadura por HF

El desgaste

Refrigerador

Tamaño

Dirección

Cerraduras de corte en frío

Transmisión

Envasado

Almacenamiento

3Garantizar calidad y servicio postventa

Equipo que llegue al comprador, personal de los servicios técnicos en la escena, depuración, mantenimiento, puesta en marcha del equipo, puesta en marcha, operación e instrucción de mantenimiento,responsable de la formación técnica del personal de operación y mantenimiento del equipo del comprador. los usuarios respeten las normas, en condiciones normales de funcionamiento del equipo, desde 12 meses a partir de la fecha de la llegada del equipo, como efecto positivo en la calidad de uso,Los daños en las piezas conducen a que el equipo no pueda funcionar normalmente., la fábrica dará la reparación o sustitución de forma gratuita.
