Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Molino automático de tuberías de costura recta de 3 mm Hf soldado para tuberías de construcción | Forma del tubo: | cuadrado y rectangular |
|---|---|---|---|
| Especificaciones del equipo: | Cliente especificado | Método de formación: | Apretón del rodillo |
| método de soldadura: | Soldadura de inducción de alta frecuencia | Velocidad: | 80 m/min |
| Garantización: | un año | El material: | HRC con poco carbono |
| Tipo de moldeado: | formación directa | taller: | 120 x 10 m, H> 7 m (grúa a tierra) |
| Resaltar: | el hf recto de la costura soldó con autógena el molino de tubo,el hf de 3m m soldó con autógena el molino de tubo,molino de tubo automático del tubo de la construcción |
||

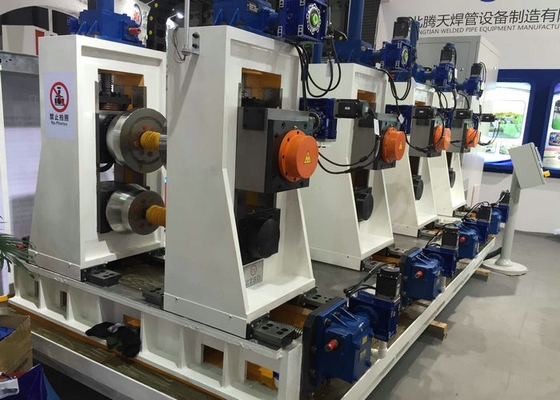

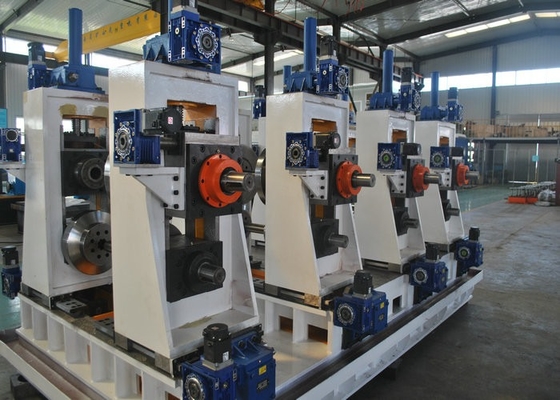

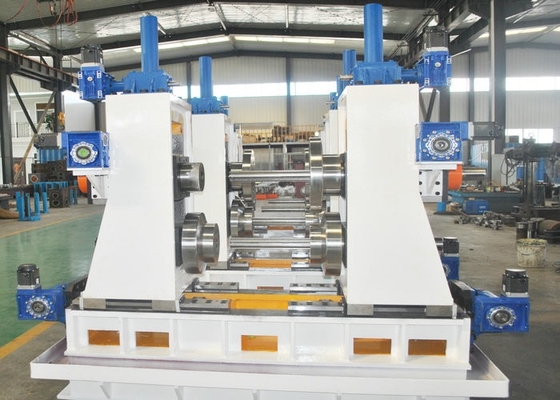

Saldador de alta frecuencia para la construcción de tuberías de costura recta
I. Introducción
La línea de producción de tuberías soldadas de alta precisión de alta frecuencia es principalmente para producir la tubería cuadrada y la tubería rectangular.Mejora del carácter operativo y del medio ambiente y del carácter de seguridad y producción, reduciendo el coste del rodillo para garantizar una alta eficiencia, Molino de tubos totalmente automáticoadopta el estilo de diseño de agujero de doble radio.
II. Directrices para el diseño
● Mejorar el rendimiento operativo y el rendimiento de producción;
● Mejorar el entorno y la seguridad de las operaciones;
● Mejorar la estabilidad del producto;
● Mejorar la productividad de los productos;
● Reduzca los costos de los rollos.
III. Composición del equipo
| 1- El coche de carga. | 2Desenrollador |
| 3Unidad de alisador | 4Unidad de aplanamiento |
| 5. Cortador y soldador automático | 6Acumulador |
| 7. Formar y dimensionar | 8Sierra fría / Sierra fresadora / Sierra voladora |
| 9. Roller de tránsito + Estante de descarga | 10. Máquina automática de paletización |
| 11. Roller | 12Soldador de alta frecuencia |
IV. Especificaciones de los parámetros del producto
| Modelo | Duración lateral Rango | El grosor | Velocidad de producción (m/min) | Potencia del motor (KW) | Área mecánica |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 - 2,5 mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3 mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60 mm | 1 a 3 mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70 mm | 1 a 4 mm | 30 a 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 a 5.0 mm | 30 a 60 años | 400 | 10 × 100 |
| HG165 | Las dimensiones de las placas de ensamblaje deben ser las siguientes: | 3 a 7 mm | 30 - 50 | 600 | 10 × 110 |
| HG219 | Se trata de una muestra de las características de los productos. | 4 a 8 mm | 20 - 40 años | 800 | 12 × 150 |
| HG273 | Se trata de una muestra de las características de los productos. | 4 - 10 mm | 15 - 30 años | 1000 | 18 × 160 |
| HG325 | Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. | 4 - 12 mm | 10 - 30 años | 1200 | 18 × 180 |
| HG426 | Las dimensiones de las placas de ensamblaje deben ser: | 4 - 16 mm | 8 - 25 | 1400 | 18 × 180 |
| HG508 | Las mediciones de la presión de los gases de efecto invernadero se aplicarán a las mediciones de la presión de los gases de efecto invernadero. | 4 - 20 mm | 8 a 20 | 2000 | 21 × 180 |
| Expansión reciente de la tecnología empresarial, añadiendo proyectos disponibles | |||||
| HG600 | Línea de producción para tuberías de soldadura cuadrada, longitud de lado máxima de la tubería es de 600 x 600 mm. | ||||
| HG765 | Línea de producción para tuberías de soldadura redonda, diámetro máximo de la tubería es de 765 mm. | ||||
V. Aspecto de la fábrica
