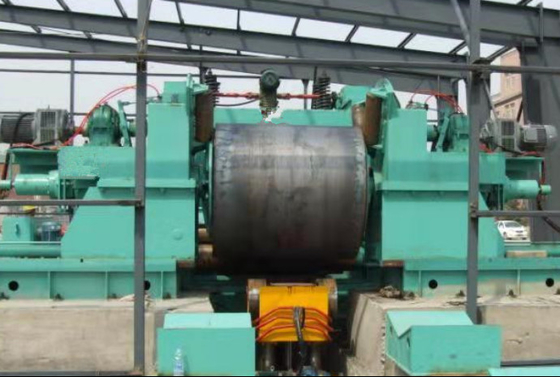

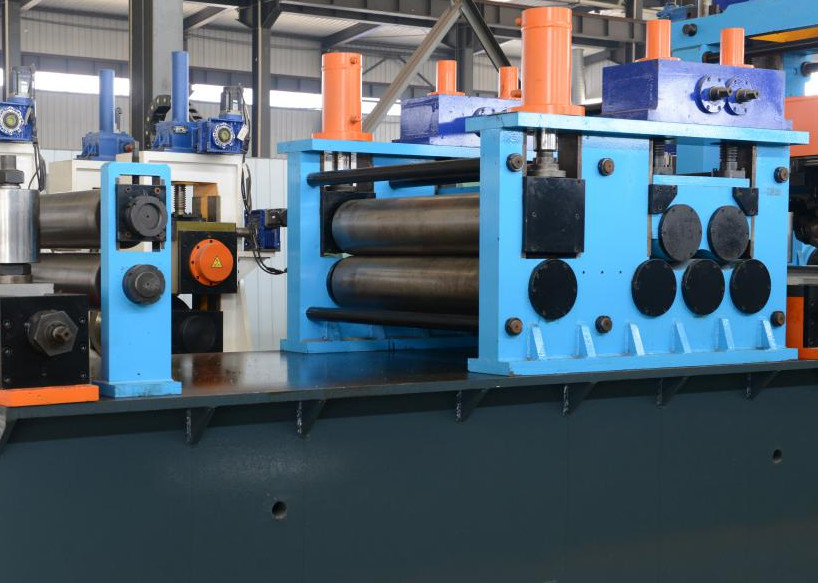

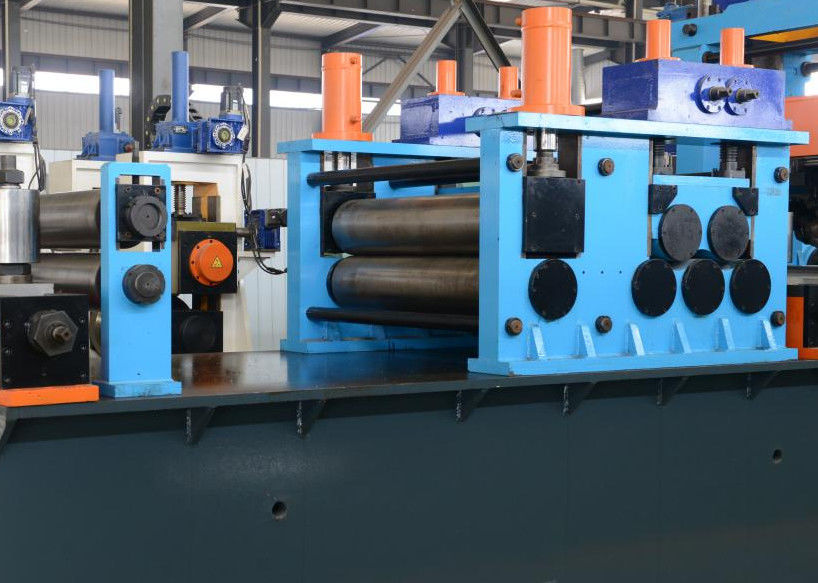

Máquina de moldeado automático de tubos de 350x350 mm para tubos cuadrados
1.Introducción general de la máquina
Está diseñado para producir tubos de acero soldados, incluidos los tubos redondos, cuadrados y deformados.
La línea de producción puede fabricar tubos de acero soldados con un mecanizado de buena calidad y un ensamblaje de alta precisión.
2.Parámetros y especificaciones principales:
| (1)Especificaciones del material: |
| Estándar |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| El material |
Acero bajo en carbono y acero bajo en aleación para construcción |
| Propiedades mecánicas |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
| Ancho de la banda |
390 a 1400 mm |
| El espesor de la tira: |
5.0 a 16.0 mm |
| Diámetro interno de las bobinas |
Φ508 mm (el comprador debe confirmar) |
| Diámetro exterior de las bobinas |
Φ1300 φ1760 mm (el comprador debe confirmar) |
| Peso de la bobina |
≤ 30 T |
| (2) Especificación del tubo |
| Diámetro del tubo |
1) tubo redondo: φ125-φ426 mm,
2) tubo cuadrado: 100 x 100 x 350 x 350 mm
|
| Duración |
6 metros |
| Precisión de corte de tuberías |
0-6 mm |
| Velocidad de formación |
Máximo 80 m/min (tamaño y grosor máximos no pueden alcanzar la velocidad máxima) |
| (3)El comprador debe abastecerse por sí mismo |
| Taller de trabajo |
180x6m, H>5m ((grúa a tierra) |
| El poder |
Aproximadamente 450 kW 380V/50Hz/3 fases |
| Circulación de agua de refrigeración (todo el sistema) |
Flujo: 20 T/h 30 T/h
Volumen de la piscina: 30 m3
|
|
Aire comprimido
(sistema completo)
|
Flujo: 5 m3/min
Presión: 5 a 7 kg/cm2
|
| El cable |
Todo el cable fuera de mi máquina, lo compras después de la ubicación de reparación de la máquina. |
3Proceso de trabajo:
Acero de tira a bobina→desenrollador →derechador de extremo→aplanador→saldador de cizallas→unidad de material de almacenamiento →formado,saldado,refrigeración, tubo precisoDiámetro del tubo →tamaño exacto de la longitud del tubo,corte→inspección →envase
4Garantizar la calidad y el servicio postventa
Equipo que llega al comprador, personal de los servicios técnicos en el lugar de la operación, depuración, mantenimiento, puesta en marcha, puesta en marcha, operación e instrucción de mantenimiento del equipo,responsable de la formación técnica del personal de operación y mantenimiento del equipo del comprador. los usuarios deben cumplir las normas, en condiciones normales de funcionamiento del equipo, a partir de los 12 meses siguientes a la fecha de llegada del equipo, como efecto positivo en la calidad de uso,Los daños en las piezas conducen a que el equipo no pueda funcionar normalmente., la fábrica dará la reparación o sustitución de forma gratuita.
