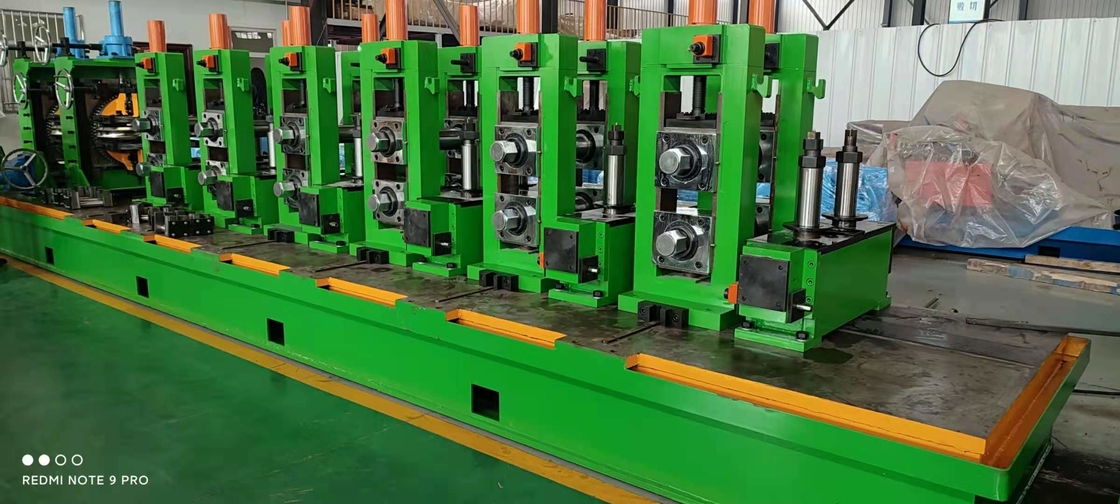

Molino de tubos de cambio rápido de tubo de agua de 168 mm
1.Introducción general de la máquina
Está diseñado para la producción de tubos de acero soldados, incluyendo tubos redondos, cuadrados y deformados.
La línea de producción puede fabricar tubos de acero soldados con un mecanizado de buena calidad y un ensamblaje de alta precisión.
2.Parámetros y especificaciones principales:
| (1)Especificaciones del material: |
| Estándar |
Conforme a la norma YB189-64 |
| El material |
Acero bajo en carbono y acero bajo en aleación para construcción |
| Propiedades mecánicas |
Ds≤345Mpa Db≤610Mpa |
| Ancho de la banda |
180 a 520 mm |
| El espesor de la tira: |
2.0 a 5.0 mm |
| Diámetro interno de las bobinas |
Para las máquinas de la categoría M3 |
| Diámetro exterior de las bobinas |
Para las máquinas de la categoría M1 |
| Peso de la bobina |
≤ 10 T |
| (2) Especificación del tubo |
| Diámetro del tubo |
Tubo redondo:φ60-165 mm
Piel cuadrada:50x50-110x110 mm
El mismo tamaño del tubo Rec.
El espesor:2.0 a 5.0 mm
|
| Duración |
Entre 4 y 6 metros |
| Precisión de corte de tuberías |
0-6 mm |
| Velocidad de formación |
10 a 50 m/min |
| (3)El comprador debe abastecerse por sí mismo |
| Taller de trabajo |
60x6m, H>5m ((grúa a tierra) |
| El poder |
Aproximadamente.1212KW 380V/50Hz/3fasas |
| Circulación de agua de refrigeración (todo el sistema) |
Flujo: 20 T/h 30 T/h
Volumen de la piscina: 30 m3
|
|
Aire comprimido
(sistema completo)
|
Flujo: 5 m3/min
Presión: 5 a 7 kg/cm2
|
| Las demás |
El vendedor suministrará la lista |
3Proceso de trabajo:
Acero de tira a bobina→desenrollador →derechador de extremo→aplanador→saldador de cizallas→unidad de material de almacenamiento →formado,saldado,refrigeración, tubo precisoDiámetro del tubo →tamaño exacto de la longitud del tubo,corte→inspección →envase
4Garantizar la calidad y el servicio postventa
Equipo que llegue al comprador, personal de los servicios técnicos en la escena, depuración, mantenimiento, puesta en marcha del equipo, puesta en marcha, operación e instrucción de mantenimiento,responsable de la formación técnica del personal de operación y mantenimiento del equipo del comprador. los usuarios respeten las normas, en condiciones normales de funcionamiento del equipo, desde 12 meses a partir de la fecha de la llegada del equipo, como efecto positivo en la calidad de uso,Los daños en las piezas conducen a que el equipo no pueda funcionar normalmente., la fábrica dará la reparación o sustitución de forma gratuita.
