| nombre del producto: | Máquina para la fabricación de tubos de acero cuadrado Hrc | espesor de la bobina: | 12 milímetros |
|---|---|---|---|
| Ancho de la bobina: | Las demás: | Diámetro interno: | 580 mm |
| Diámetro exterior: | Las demás: | Velocidad: | 30 m/min. |
| Garantización: | un año | El material: | HRC con poco carbono |
| Tipo de moldeado: | formación directa | taller: | 180 x 24 m, H> 7 m (grúa a tierra) |
| Resaltar: | equipo del molino de tubería de acero del hrc,equipo fullautomatic del molino de tubo de la alta precisión,molino de tubo automático de acero del hrc |
||

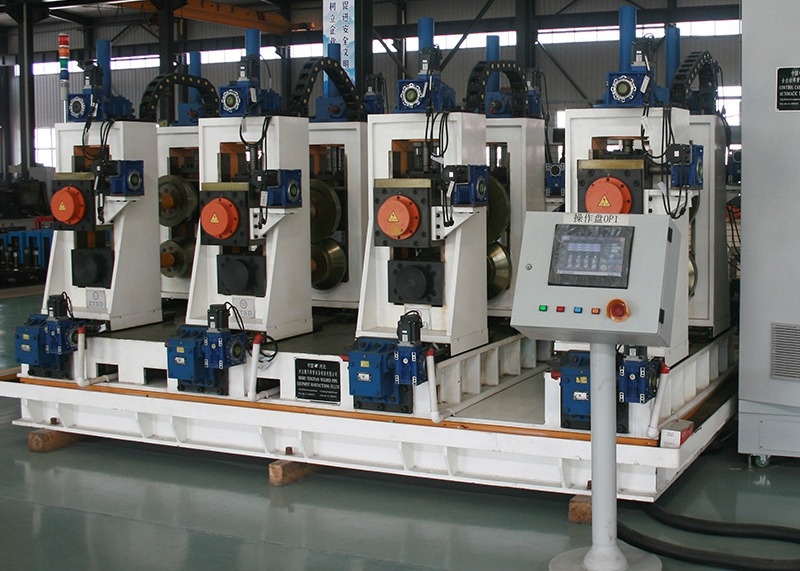

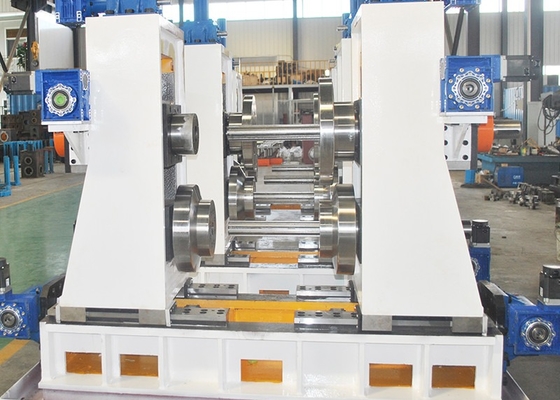

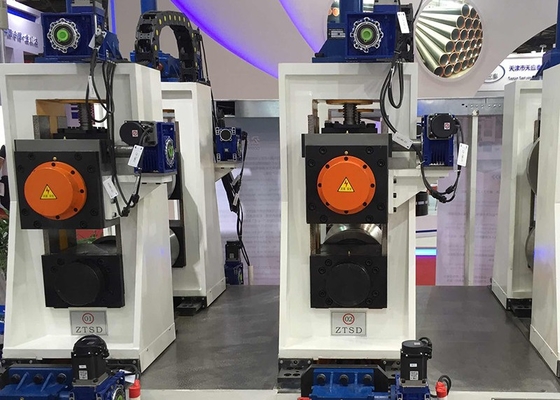

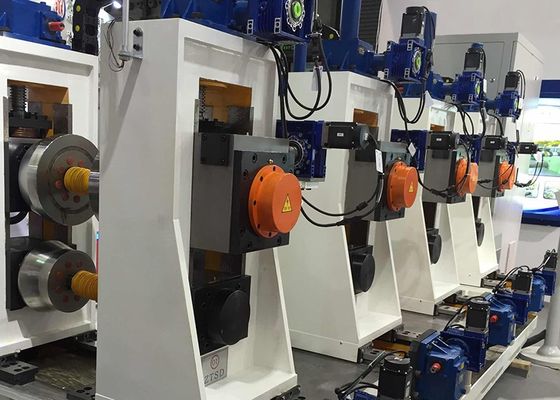

Máquina para la fabricación de tubos de acero cuadrado Hrc
I. Introducción
La línea de producción de tuberías soldadas de alta precisión de alta frecuencia es principalmente para producir la tubería cuadrada y la tubería rectangular.diseño innovador, control completo con PC o control por ordenador, tecnología avanzada, operación y mantenimiento convenientes, y alcanzó el nivel internacional a principios de los años noventa, para el nivel líder nacional.
II. Diferencias con las líneas de producción de tuberías tradicionales
1. En un período de tiempo muy corto para terminar el ajuste del rodillo, reducir extremadamente el tiempo de cambio del rodillo al reemplazar los productos, mejorando así la eficiencia y reduciendo el costo productivo;
2.Debido a que el equipo adopta un conjunto de molde combinado, la producción de las diferentes especificaciones del tubo, sólo necesita ajustar,no necesita cambiar,la tasa de ahorro de rodillos por encima del 90%,Así se reduce el coste del rodillo;
3.Con el ajuste del motor, disminuye la entrada de herramientas y daños al equipo al cambiar el rollo, mejora la vida útil del equipo.
4.Debido a la estructura del rollo compuesto, el punto de contacto entre el rollo y la tira en lugar del contacto de línea original, reduce el desgaste del rollo y mejora la vida útil del rollo.
III. Proceso del producto
1. Materia prima (tiras)
2. coche de carga
3. desenrollador
4Cortado y soldado
5. alimentación
6Material de almacenamiento
7. nivelación pasiva
8. laminado de formación
9. soldadura de alta frecuencia
10. quitar la abertura de soldadura
11. refrigeración
12. dimensionamiento
13. el enderezamiento grueso
14. corte de longitud
15. recogida
IV. Especificaciones de los parámetros del producto
| Modelo | Duración lateral Rango | El grosor | Velocidad de moldeo (m/min) | Potencia del motor (KW) | Área mecánica |
| (m3) | |||||
| HG20 | 6 x 6 ~ 16 x 16 mm | 0.3 -1 mm | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 x 9 ~ 25 x 25 mm | 0.3 - 2,0 mm | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 x 12 ~ 40 x 40 mm | 0.8 - 2,5 mm | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 x 15 ~ 47 x 47 mm | 0.8 - 3 mm | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 x 9 ~ 60 x 60 mm | 1 a 3 mm | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 x 25 ~ 70 x 70 mm | 1 a 4 mm | 30 a 80 | 350 | 8 × 80 |
| HG114 | 35 x 35 ~ 89 x 89 mm | 1.5 a 5.0 mm | 30 a 60 años | 400 | 10 × 100 |
| HG165 | Las dimensiones de las placas de ensamblaje deben ser las siguientes: | 3 a 7 mm | 30 - 50 | 600 | 10 × 110 |
| HG219 | Se trata de una muestra de las características de los productos. | 4 a 8 mm | 20 - 40 años | 800 | 12 × 150 |
| HG273 | Se trata de una muestra de las características de los productos. | 4 - 10 mm | 15 - 30 años | 1000 | 18 × 160 |
| HG325 | Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. | 4 - 12 mm | 10 - 30 años | 1200 | 18 × 180 |
| HG426 | Las dimensiones de las placas de ensamblaje deben ser: | 4 - 16 mm | 8 - 25 | 1400 | 18 × 180 |
| HG508 | Las mediciones de la presión de los gases de efecto invernadero se aplicarán a las mediciones de la presión de los gases de efecto invernadero. | 4 - 20 mm | 8 a 20 | 2000 | 21 × 180 |
| Expansión reciente de la tecnología empresarial, añadiendo proyectos disponibles | |||||
| HG600 | Línea de producción para tuberías de soldadura cuadrada, longitud de lado máxima de la tubería es de 600 x 600 mm. | ||||
| HG765 | Línea de producción para tuberías de soldadura redonda, diámetro máximo de la tubería es de 765 mm. | ||||
V. Aspecto de la fábrica
