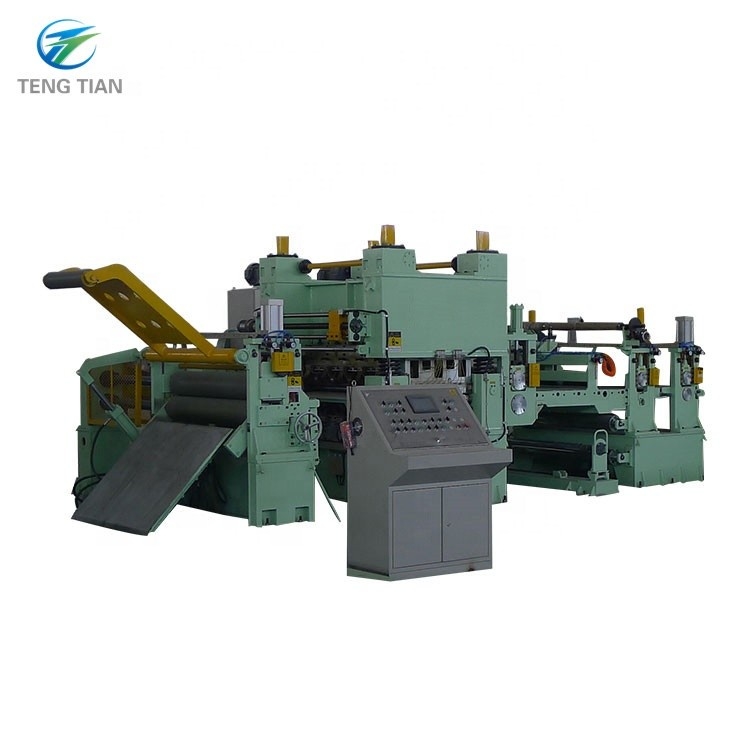

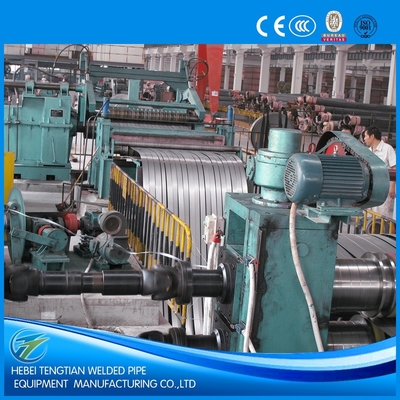

Ztl-13x1600 Máquina de corte de acero extra grueso con bajo contenido de carbono

Máquina cortadora longitudinal de acero extragruesa con bajo contenido de carbono Hrc de metal Ztl-13x1600



I. Parámetro técnico principal



1. Especificación de materiales

Material HRC con bajo contenido de carbono (Q235, σs=250Mpa, σb=500Mpa) Espesor de la bobina 4~13 mm

Ancho de la bobina 600-1600 mm

Peso de la bobina ≤35 t

Diámetro interior Φ610/Φ760mm

Diámetro exterior Φ1500-Φ2200mm

2. Especificación del producto terminado

Número de cortadora (borde excluido)

Peso de la bobina 35t

Diámetro interior Φ610/Φ760mm

Diámetro exterior Φ1500-Φ2200mm

Precisión de ancho ±0,15 mm (espesor 0,75-3,0) ±0,20 mm (espesor 4-13)

Precisión de rebaba ≤5% Espesor de la placa

cuchilla nueva o espacio entre cuchillas adecuado

3. Velocidad de la cortadora 10-40 m/min

4. Datos del equipo

(1) poder

Voltaje 380V

Frecuencia 60HZ

Potencia instalada Aprox.350kw

(2) Poder aéreo

Presión 0,4-0,8Mpa



Demanda de aire 3m3/min (estado de compresión)

(3) Dirección de la línea Frente a la consola de operación, de izquierda a derecha (el cliente elige)

5. Pintura según requerimiento del comprador.

II.Composición del equipo 1600x13

		No.		Nombre			Cantidad				Anotado
		1		Carro de carga de bobinas			1		Colocar
		2		Desenrollador			1		Colocar
		3		Dispositivo de conducción de presión			1		Colocar
		4		Abrazadera y nivelador			1		Colocar
		5		cortador transversal			1		Colocar
		6			Rodillo vertical de centrado		1		Colocar
		7		cortador de disco			1		Colocar
		8		rebobinador de bordes			1		Colocar
		9		acumulador de volteo del panel
		10		dispositivo extensor
		11		enrollador			1		Colocar
		12		vagón de bobinas de descarga			1		Colocar
		13		sistema hidráulico			1		Colocar
		14		sistema electrico			1		Colocar
	15		Pernos de anclaje y accesorios.			1		Colocar



III. Descripción de la estructura del equipo.



1,cargando carro:

1.1 Estante de almacenamiento:

Función: Almacenar temporalmente la cinta y la bobina para su entrada continua a la unidad. Coloque la bobina en el bastidor de preparación de material con una grúa y transporte la bobina al desenrollador mediante un carro.

requisito de habilidades:

Almacenamiento de cintas y carretes: 2 grupos

Diámetro exterior de la bobina: φ1500~φ2200 mm

Ancho del rollo: 600~1600 mm

Peso máximo del rollo: 35 T



1.2:cargando carro:

Función: Se utiliza para preparar bobinas en tiras y enviarlas al centro del desbobinador.

Estructura: Se compone de carrocería, dispositivo para caminar, dispositivo de elevación y dispositivo de transmisión.

requisito de habilidades:

Diámetro exterior de la bobina de acero: Φ1500～Φ2200 mm

Diámetro interior: Φ610, Φ760 mm

Ancho: 600~1600 mm

Velocidad de desplazamiento del carro: ~5 m/min

Distancia de recorrido del carro: ~6m

Potencia del motor de transmisión: AC3 KW

Diámetro del cilindro hidráulico de elevación×carrera: Φ220×900 mm

Presión de trabajo del sistema hidráulico: 8-10 MPa

Empuje superior: 37T(10MPa)

Peso máximo del rollo: 35 T

2.desenrollador:

Función: Se utiliza para transportar la bobina de acero, la bobina de acero giratoria coopera con el rodillo de presión recto y la pala para desmontar la bobina de acero. Alinee el centro de la bobina de acero con la línea central de la unidad. El desenrollador tiene un dispositivo de microfreno para evitar que la bobina retroceda y se afloje durante el apagado de emergencia. Cuando el carro bobinador transporta la bobina de acero al centro del desenrollador, los cabezales cónicos izquierdo y derecho del desenrollador soportan y sujetan la bobina de acero, y luego el motor del desenrollador coopera con el rodillo de presión y la cuchilla para abrir el acero. enrolle y envíe la cabeza de la tira de acero al pellizco. En el nivelador, después de que la correa de acero se introduce en el nivelador de pellizco, se abre el embrague del desenrollador y el dispositivo de microfreno frena. Si el centro de la tira de acero no coincide con la línea central de la unidad después de que la tira de acero ingresa al nivelador de pellizco, los cabezales cónicos izquierdo y derecho del desenrollador se pueden mover hacia la izquierda o hacia la derecha para alinear el centro de la tira de acero. tira hasta la línea central de la unidad. Los cabezales cónicos izquierdo y derecho del desenrollador también pueden moverse hacia la izquierda o hacia la derecha con un solo cabezal.

Estructura: Dispositivo transversal izquierdo y derecho de cabezal de doble cono, caja de cabezal de doble cono, dispositivo de microfreno, dispositivo de transmisión y base.

requisito de habilidades:

Diámetro exterior de la bobina de acero: Φ1500～Φ2200 mm

Diámetro interior de la bobina de acero: Φ610, Φ760mm

Ancho: 600～1600 mm

Espesor: 4~13 mm

Modo de movimiento del cabezal cónico: accionamiento hidráulico

Diámetro del cilindro hidráulico móvil con cabeza cónica: Φ125/Φ90 mm

Forma de cabeza cónica: expansión y contracción hidráulica.

Diámetro del cilindro hidráulico de expansión y contracción de cabeza cónica: Φ140/Φ100 mm

Motor principal de desenrollado: AC4KW

Velocidad de desenrollado: ~ 5,5 m/min

Método de frenado: freno de disco

Modelo de freno: freno 3 × ADH205

Método de apertura y cierre del embrague: presión de aire.

Diámetro del cilindro del embrague: Φ100mm

3, máquina niveladora de pellizco recto:

3.1:dispositivo de cabeza recta:

Función: El dispositivo de cabeza recta y la pala se combinan con el desenrollador para desmontar el cabezal de la correa de acero y enviar la correa de acero a la máquina niveladora de pellizco de cabeza recta. La pala se combina con el rodillo de presión de cabeza recta para enderezar la cabeza de la tira de acero y luego la tira de acero se envía al rodillo de presión, y la pala está en el tipo de desenrollado.

Forma estructural: dispositivo de rodillo de presión de cabeza recta tipo pórtico, dispositivo de pala, dispositivo de giro de pala y otras piezas.

requisito de habilidades:

Ancho: 600~1600 mm

Espesor: 4~13 mm

Forma de desenrollado: desenrollado superior

Cilindro telescópico de pala: Φ110/Φ80mm

Cilindro de giro de la hoja: Φ140/Φ100mm

Material de la hoja: 50Mn

Cilindro oscilante del rodillo de presión: Φ125/Φ90mm

Forma de accionamiento del rodillo: motor hidráulico 1QJM43-4.0

Diámetro del rodillo de presión: Φ320mm

Cilindro de rodillo recto: Φ125/Φ90mm

Dispositivo de cuchilla: cuchilla vertical

3.2máquina niveladora de pellizcos

Función: Dispositivo de cabeza recta, rodillo de presión y pala, cooperan con el desenrollador para desmontar el cabezal de la tira de acero y envían la tira de acero a la máquina niveladora de pellizco. El rodillo de presión se presiona hidráulicamente para sujetar la correa de acero y el motor principal se gira para enviar la correa de acero al rodillo de presión. Después de que la correa de acero ingresa a la máquina niveladora por pellizco, el rodillo nivelador se presiona hacia abajo hasta una posición adecuada para nivelar el cabezal de la tira. Plano y envíe la tira de acero a la máquina de soldadura a tope de corte y coopere con la máquina de soldadura a tope de corte para completar la soldadura a tope de corte.

Estructura: Se compone de un dispositivo de rodillo vertical, un dispositivo de rodillo de presión, un dispositivo de rodillo nivelador, un dispositivo de transmisión y otras partes.

requisito de habilidades:

Ancho: 600~1600 mm

Grosor: 3~13 mm

Forma y presión del rodillo de presión: tipo de dos rodillos, presión hidráulica

Rodillo de presión que presiona el cilindro: Φ140/Φ100mm

Pellizca el motor principal: AC22KW (regulación de velocidad de conversión de frecuencia)

Forma de transmisión del rodillo de presión y del rodillo nivelador: Totalmente activo hacia arriba y hacia abajo

Diámetro del rodillo de arrastre × longitud: Φ230 × 1700 mm

Material del rodillo prensador: 42CrMo

Velocidad de nivelación de pellizco activo: ~7m/min

Forma del rodillo nivelador y presión hacia abajo: Tipo de tres rodillos superiores, dos inferiores, presión hidráulica hacia abajo

Rodillo de presión que presiona el cilindro: Φ200/Φ140mm

Diámetro×longitud del rodillo nivelador: Φ200×1700mm

Material del rodillo nivelador: 42CrMo

Dureza y profundidad de enfriamiento del rodillo: HRC58-62, profundidad: 5-8 mm

Diámetro del rollo vertical × altura: Φ200 × 300 mm

Estructura de rodillo vertical: rodillo vertical doble en forma de I

Material del rodillo vertical: 42CrMo

Motor de ajuste del ancho del rodillo vertical: 2×AC2.2KW

Método de apertura y cierre del embrague: presión de aire.

Diámetro del cilindro del embrague: Φ100mm

4, máquina cortadora transversal (cizalla hidráulica)

Función: Se utiliza para cortar el cabezal de la correa de acero, la estructura es una máquina cizalla de guillotina. La estructura de la máquina cortadora transversal está equipada con un dispositivo de ajuste rápido para el espacio lateral de las cuchillas de corte superior e inferior.

requisito de habilidades:

Ángulo de corte: 2,5°

Método de ajuste del juego de la hoja de corte: ajuste excéntrico de leva

El tamaño del juego de la cuchilla de corte: Visualización en el dial

El rango de ajuste del juego de la cuchilla de corte: 0,1 ~ 1 mm

Ancho efectivo de la hoja de corte: 1700 mm

Tamaño de la sección de la hoja de corte: 850×140×35 mm

Espesor de corte: 4~13 mm (Q355)

Material de la hoja de corte: 6CrW2Si

Diámetro interior del cilindro de corte hidráulico: Φ320/Φ180mm

Presión hidráulica de corte: 8~12MPa

Forma de corte: corte superior

1. rodillo neutro

Función: Evitar que la tira se salga, con función de centrado y ajuste de ancho. Esta máquina se abre y cierra a izquierda y derecha mediante el rodillo vertical impulsado por el cilindro de aceite, de modo que la tira de acero ingresa suavemente a la cizalla del disco y no se desvía durante el proceso de corte.

Estructura: Se compone de un dispositivo de rodillo vertical accionado por motor, un dispositivo de rodillo de presión y otras partes.

requisito de habilidades:

Rango de ajuste de ancho: 600~1600 mm

Cilindro de ajuste de centrado del ancho de la tira de acero: Φ125/Φ90mm

Diámetro del rodillo vertical × altura: Φ200 × 240 mm

Estructura de rodillos verticales: Rodillo vertical doble

Material del rodillo vertical: 42CrMo

Diámetro del rollo de transición del centro del rollo vertical × altura: Φ160 × 200 mm

Modelo de cilindro de aleta delantera y trasera con rodillo vertical: Φ63/Φ45mm

6, cortador de disco

Función: Esta máquina es uno de los equipos principales de la unidad de corte. Su propósito es cortar bobinas de acero de banda ancha en bobinas de acero de banda estrecha de diferentes anchos y proporcionar los espacios en blanco necesarios para unidades de tubos soldados, unidades de doblado en frío, etc.

Estructura del equipo: Se compone de un cuerpo de corte de disco, un dispositivo de transmisión, etc. El cuerpo del cortador de disco se compone de tres arcos, que pueden proporcionar un soporte muy confiable.

requisito de habilidades:

Diámetro del eje del cortador: Φ360mm

Material del eje de la herramienta: 42CrMo

Dureza y profundidad del enfriamiento del eje del cortador: HRC58-62, profundidad: 5-8 mm

Especificaciones de la hoja de corte: Φ360×Φ600×30mm

Material de la hoja de corte: H13K

Espaciador: acero 45#

Anillo de goma: Poliuretano

Motor principal: DC160kw, 1500r/min (Z4-250-12)

Modelo reductor de superficie de diente duro: ZSY400-80

Velocidad de corte: 10~40 m/min

Accionamiento de depresión: motor cicloide de rueda de pasador AC2KW con elevador de tornillo de engranaje helicoidal

Modelo de eje cardán: SWC315DH2

Método de cambio de herramienta: arco después de que se mueve el cilindro hidráulico

Diámetro interior del cilindro: Φ110/Φ80mm

7. Máquina enrolladora de bordes de desecho



Función: La máquina está instalada en ambos lados detrás del cortador de disco y se utiliza para enrollar los bordes sobrantes después de que el cortador de disco se divide en tiras.

La máquina es impulsada por un motor de torsión para accionar el reductor para enrollar el borde de desperdicio, aprovechando al máximo la tensión constante del motor de torsión para hacer que el proceso de bobinado sea fluido. Cuando se completa el bobinado, el cilindro del lado sin potencia se retrae y descarga para realizar la descarga automática.

requisito de habilidades:

Forma: Doble cabeza cónica de apertura y cierre hidráulico.

Diámetro interior del cilindro de apertura y cierre de cabeza cónica: Φ63/Φ36 mm

Diámetro del cilindro de la varilla oscilante: Φ50/Φ36 mm

Velocidad de bobinado: 0-50 m/min

Diámetro del carrete receptor: Φ1000 mm

Potencia del carrete de bobinado: Motor de torsión YLJ180-160-4

Ancho de prensado: ≤ la mitad del ancho y espesor del tablero

8. Solapaacumulador

Función: Se utiliza para almacenar la correa de acero y ajustar la diferencia de velocidad entre el cortador de disco y el bobinador.

requisito de habilidades:

Modo de giro del puente intermedio: hidráulico

Diámetro del cilindro hidráulico: Φ110/Φ80mm

Longitud y profundidad de la lanzadera: 6800×2120 mm

Tamaño del rodillo: Φ105×1700mm

9. Dispositivo tensor

Función: Se utiliza para separar la tira cortada y realizar el ajuste de tensión, y la elevación del palet alimenta la bobinadora.

Estructura del equipo: Se compone de un dispositivo de paleta, un dispositivo de rodillo de presión, un dispositivo de rodillo vertical, un dispositivo de separación, un dispositivo de tensión y un dispositivo de alimentación.

requisito de habilidades:

Motor de ajuste del ancho del rodillo vertical: 2×AC2.2KW

Diámetro del rodillo vertical × altura: Φ220 × 200 mm

Estructura de rollo vertical: rollo vertical único

Material del rodillo vertical: 42CrMo

Forma de estructura de tensión: los dos primeros a continuación

Diámetro del rodillo tensor × longitud: Φ250 mm × 1700 mm

Número de rodillos tensores: 3 rodillos

Material del rodillo tensor: 42CrMo

Dureza y profundidad de enfriamiento del rodillo: HRC58-62, profundidad: 5-8 mm

Reducción del rodillo tensor: presión hidráulica.

Presione hacia abajo el cilindro: Φ140/Φ100mm

Diámetro del cilindro de elevación de la aleta de alimentación: Φ110/Φ63mm

Diámetro del rodillo×longitud: Φ250mm×1900mm

Diámetro del separador: Φ350×Φ190×10 (15) mm

Material de la hoja de separación: 50Mn

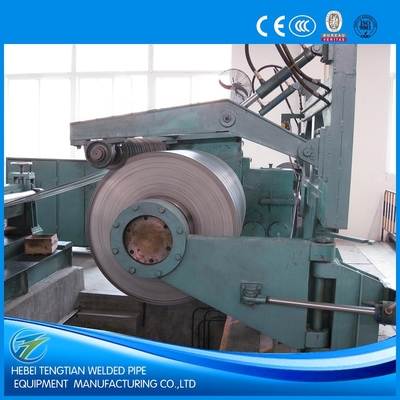

10. Enrollador

Función: La bobinadora es uno de los equipos principales de la unidad de corte. Principalmente enrolla la tira después de cortarla en una bobina y proporciona el ancho requerido de la bobina para la unidad de tubería soldada, la unidad de doblado en frío, etc.

Estructura del equipo: esta máquina se compone de un motor, un reductor, un freno, un dispositivo de enrollado, un dispositivo de subenrollado tipo pórtico, un eje de engarzado y un dispositivo de soporte de carrete. El eje de engarzado se expande, contrae y sujeta hidráulicamente.

requisito de habilidades:

Diámetro máximo del carrete: Φ760mm

Peso máximo de bobinado: 35 toneladas

Velocidad de bobinado: 10~40m/min

Motor principal para bobinado: DC250KW, 1500r/min

Diámetro del cilindro hidráulico de expansión y contracción del carrete: Φ250/Φ120 mm

Forma de la mandíbula del carrete: mandíbula mecánica.

Diámetro del cilindro hidráulico del dispositivo rodante: Φ125/Φ90 mm

Posición de colocación del cilindro rodante: ambos lados de la caja de cambios

Diámetro del cilindro hidráulico de giro del dispositivo de soporte del carrete: Φ125/Φ90 mm

Dispositivo de brazo de presión: adopta el tipo pórtico

Cilindro de contrapresión: Φ125/Φ90 mm

11. Carro de descarga

Función: La máquina se instala debajo del carrete de la bobinadora y, junto con el dispositivo de enrollado en la bobinadora, la bobina de acero cortada se descarga del carrete y se envía para que la grúa del taller la levante.

Estructura del equipo: compuesta principalmente por mecanismo de desplazamiento, soporte, cilindro, riel guía, etc. El centro del riel guía se coloca una vez durante la instalación. El mecanismo de desplazamiento es impulsado por un reductor cicloide para mover el carro y la brida del cilindro está conectada al soporte para hacerlo subir.

requisito de habilidades:

Velocidad de desplazamiento del carro: ~5 m/min

Distancia de recorrido del carro: 3,5 m

Potencia del motor de transmisión: AC3 KW

Diámetro del cilindro hidráulico de elevación×carrera: Φ220×900 mm

Presión de trabajo del sistema hidráulico: 8-10 MPa

Empuje superior: 37T(10MPa)

Peso máximo del rollo: 35 T

12.Sistema eléctrico y de control.

12.1 Condiciones ambientales del sistema eléctrico

Temperatura ambiente: -10——40ºC

Humedad: 95% sin condensación

Fuente de alimentación: 380/220V

Control eléctrico: sin vibraciones fuertes ni instalación de gases corrosivos

Control de instrumentos: sin radiación magnética fuerte

12.2 Especificación estándar para el sistema eléctrico

Cumplir con las especificaciones de aceptación y construcción del panel de ingeniería de instalación eléctrica GB50171----92, el gabinete de control eléctrico y la conexión del circuito secundario.

12.3 Requisitos generales de desempeño

El control eléctrico completa principalmente el control y ajuste del proceso de toda la unidad, y completa el proceso de enclavamiento entre los equipos relacionados en la unidad para garantizar que todo el equipo de la unidad pueda realizar acciones correspondientes y ordenadas de manera normal, correcta y precisa de acuerdo con la producción y requisitos del proceso.

Los componentes eléctricos del sistema eléctrico adoptan productos con excelente rendimiento, y los componentes eléctricos, medidores y otros equipos avanzados y confiables que son maduros en el país, fabricados en el país o fabricados en el país con tecnología extranjera, y que pueden comprarse en el país, se utilizan en el sistema.

12.4 Configuración eléctrica:

Gobernador DC: serie continental

PLC: Siemens

Piezas de vitalidad de baja presión: Chint, LG

Botones de operación: Chint, LG

Armario eléctrico: GGD

13.sistema hidráulico

El sistema hidráulico se compone de estación hidráulica, bloque de válvulas, tubería, etc.

Presión de trabajo del sistema: 10; 12MPa

Presión nominal de la bomba de aceite: 16 MPa

Caudal: 73,5 l/m A A

Medio de trabajo: aceite hidráulico antidesgaste N46#
